罩极电机SP5812装配定位用三维结构

　　在小型家电、精密工控终端的装配环节里，经常会遇到需要在紧凑空间内完成动力单元定位、同时保证周边部件间距合规的需求，这款罩极电机的三维结构，就是针对这类装配场景做的参数化建模成果。从实际应用场景来看，这类小功率罩极电机常被用在桌面小型通风设备、微型流体泵、小家电驱动单元里，很多整机厂在做装配设计的时候，不需要重新拆解电机测绘，直接调用这个三维模型就能完成整机的布局校验，避免后续装配件出现干涉、安装孔位不对中这类低级问题。

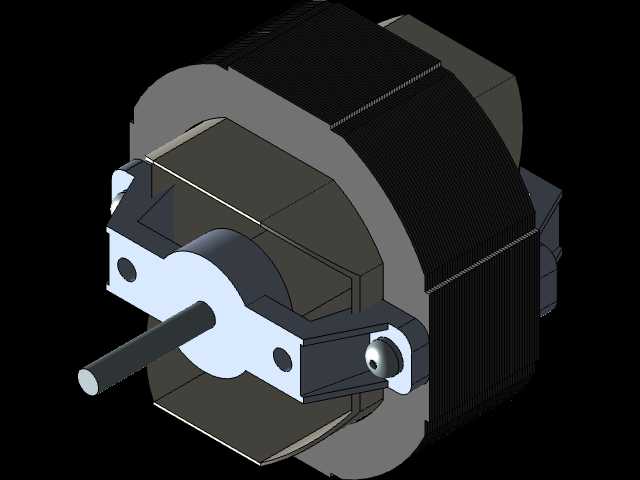

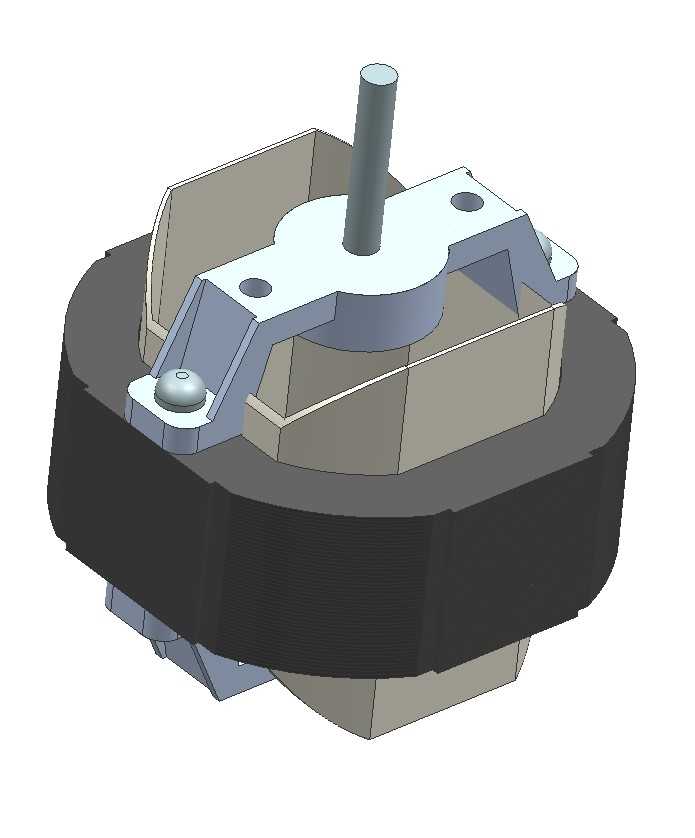

　　从产品功能特性来看，这款罩极电机采用凸极式罩极结构，输出轴为单出轴圆柱结构，轴伸长度刚好适配常规的联轴器、风轮安装位，不需要额外做轴长裁切就能满足多数小型驱动场景的需求。定子部分的绝缘骨架做了一体化卡扣设计，绕组嵌装完成后可以直接通过卡扣固定在定子冲片上，减少了装配时的紧固件使用量，也降低了批量生产时的装配工时。机身外围的黑色包覆层是绝缘防护套，既可以起到绕组防尘、防异物触碰的作用，也能在电机和整机安装位之间形成一层绝缘隔离，避免电机漏电流传导到整机外壳上。顶部的安装法兰做了两个对称的安装孔位，孔位间距经过标准化适配，可以直接匹配常规的小型电机安装支架，法兰平面的平面度控制在0.1mm以内，安装后可以保证电机输出轴和安装基准面的垂直度，避免轴伸偏摆带来的传动噪音、部件磨损问题。

　　从设计思路上来说，建模的时候完全按照实际量产的工程尺寸做1:1还原，没有做简化处理，所有的安装倒角、卡扣让位、螺丝沉孔都做了完整建模，甚至连定子冲片的叠厚公差、绕组端部的突出高度都按照实际生产的公差带做了参数化设置，结构工程师在调用这个模型做装配设计的时候，可以直接测量任意位置的间距，不需要再预留模糊的安全余量。比如在做风轮装配的时候，可以直接测量轴伸端到风轮安装位的间隙，确认风轮转动时不会和电机端盖产生摩擦；在做整机布线的时候，可以直接对照绕组端部的突出位置，规划电源线的走线空间，避免线材被转动部件剐蹭。

　　关于外形尺寸与安装边界，这款电机的整体外径为58mm，和型号里的58参数对应，机身总高度（不含轴伸）为32mm，轴伸直径为6mm，轴伸露出法兰面的长度为12mm，两个安装孔的中心距为46mm，安装孔直径为4.2mm，可以适配M4的安装螺丝。安装的时候需要注意，法兰面和安装支架之间要预留0.2mm的调整间隙，避免安装时硬挤压导致端盖变形，进而影响轴承的同轴度。电机的底部没有突出的安装结构，是平整的圆弧面，在做整机布局的时候，底部可以紧贴整机的壳体内壁布置，不需要额外预留让位空间，能有效压缩整机的整体体积。另外，电机的接线端从定子侧面引出，引出位置的高度为18mm（从法兰面往下测量），布线的时候要注意在这个位置预留至少5mm的线材弯曲半径，避免线材根部被反复弯折导致断线。

　　很多刚接触小型电机选型的工程师容易忽略安装边界的细节，比如只看电机的额定功率、转速参数，不核对实际的外形安装尺寸，导致打样回来的电机装不进整机壳体里，或者装进去之后和周边的电容、开关部件产生干涉，这个三维模型刚好可以解决这个问题，在设计初期就把所有的边界尺寸都固化下来，选型的时候直接把模型调入装配体，做干涉检查、间距校验，就能提前规避这些装配风险。另外，模型里的各个部件都是独立建模的，比如定子、转子、端盖、绝缘套、输出轴都可以单独拆分，工程师如果需要做电机的拆解分析、或者对某个部件做改型设计，也可以直接在这个模型的基础上修改，不需要从零开始建模，能节省不少前期的设计时间。在做传动配合设计的时候，输出轴的公差按照h6的轴公差做了设置，配合的联轴器孔如果做H7的公差，就能形成间隙配合，装配的时候不需要额外施压就能轻松装进去，同时也不会出现传动时的轴孔晃动问题。
