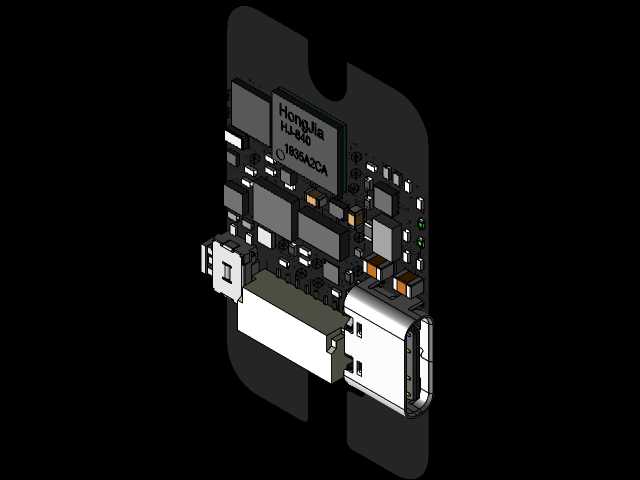

带Type-C接口的小型电源转接电路板结构

　　这款板载电路结构主要面向小型便携电子设备的电源转接场景，常见于快充适配器、便携储能外接供电模块、小型数码外设的供电输入端，承担外部电源输入后的整流、电压初步适配与信号转接功能，是小功率电源转换链路里直接对接外部供电接口的核心载体。从实际装配场景来看，该电路板的安装边界完全适配小型塑胶外壳的内部限位槽，板体边缘做了半圆弧避让缺口，刚好对应外壳上的定位柱位置，装配时不需要额外做结构裁切，直接卡入壳体内的定位筋即可完成预固定，后续仅需在接口位置点胶加固就能满足日常使用的抗震动要求，整体板厚采用常规消费电子类PCB的1.6mm规格，铜箔厚度选1oz，兼顾载流能力与板体韧性，避免装配时受力出现板体开裂。

　　设计思路上优先考虑了接口的受力强度，Type-C母座采用插脚加贴片的混合固定方式，金属外壳的四个固定脚直接穿过板体做透焊，能承受日常插拔时的侧向冲击力，不会因为多次插拔出现接口脱焊的问题；板上的元件布局完全遵循电源类电路的布线逻辑，大电流通路的走线做了加宽处理，输入滤波电容紧贴接口位置布置，尽可能缩短高频干扰的传导路径，主控制芯片布置在板体中部远离接口受力区的位置，避免插拔时的应力传递到芯片引脚导致虚焊，板载的贴片电阻、电容全部采用0805封装，兼顾生产时的贴片效率与后期维修的可操作性，不会因为元件尺寸过小增加返修难度。

　　从功能特性来看，这款电路板除了承担电源输入的物理接口作用，还集成了基础的过流保护、输入电压采样电路，能对接后端的变压模块实现输入状态的实时监测，板上预留的测试点刚好对应生产环节的功能检测工位，不需要额外飞线就能完成全链路的电性能测试，提升批量生产时的检测效率。实际应用中，这款电路板可以直接搭配小功率工频变压器或者高频开关变压器使用，作为变压器输出端的外接接口载体，也可以直接集成在小型电源适配器的内部，替代传统的Micro USB或者DC圆口接口，适配当前主流的Type-C接口供电线材，不需要额外配备转接线就能给各类小型数码设备供电。板体上的元件排布做了充分的高度差控制，最高的元件就是Type-C母座，其余贴片元件的高度全部控制在3mm以内，装配后不会和外壳的内壁产生干涉，板体背面没有布置高出板面的元件，可以直接贴装绝缘麦拉片，避免和外壳内的金属屏蔽层接触造成短路。布线时特意将信号回路和电源回路做了分层处理，顶层走大电流电源通路，底层走信号采样线路，两层之间通过过孔连接，尽可能减少电源线路对采样信号的干扰，保证电压、电流采样的准确性，给后端的变压器调压模块提供精准的输入参数。

　　从安装兼容性来看，板体上预留的两个固定孔位刚好对应常见小型电源外壳的固定柱位置，孔位直径3.2mm，可以用M3的自攻螺丝直接固定，不需要额外做孔位扩钻，板体边缘的走线距离板边保持0.5mm以上的安全距离，避免分板时伤到铜箔造成线路断路。在实际的结构验证过程中，这款电路板的接口插拔寿命可以达到一万次以上，满足消费类电子产品的使用寿命要求，板载的滤波电路可以有效滤除外部供电线路传入的高频杂波，避免后端变压器工作时出现异常啸叫，整体的元件选型全部采用工业级温宽规格，可以在-10℃到60℃的环境温度下稳定工作，适配大部分日常使用场景的环境要求。
