舒尔特DD12系列电源输入滤波接插件

　　在工业控制设备、医疗电子仪器、精密测试装置的电气回路设计中，电源输入端的电磁干扰抑制始终是结构与电气设计协同的核心环节，这类集成了滤波功能的电源输入接插件，往往直接决定了设备整机的EMC测试通过率，也影响着内部敏感电路的工作稳定性。本次涉及的这款接插件，采用一体化集成设计思路，将国标两扁插的输入公端、EMI滤波电路、安装固定结构整合在同一个塑壳腔体内部，省去了设备内部单独布置滤波模块、焊接输入引线的工序，也减少了内部走线带来的额外干扰耦合路径。

　　从实际应用场景来看，这类接插件多用于台式工业仪表、小型数控装置、桌面型检测设备的侧面板或后面板安装，直接作为设备的市电输入端口，不需要额外配置电源插座与独立滤波器，能有效压缩设备内部的电气安装空间。设计时首先考虑的是安装边界的适配性，接插件的插脚端完全符合国标10A市电插头的尺寸规范，伸出面板的长度控制在常规接插件的通用尺寸范围内，不会出现插合后插头外露过长、干涉周边布线或设备外壳结构的问题；后端的塑壳主体为方形结构，安装时通过面板开孔卡接固定，开孔尺寸匹配行业通用的IEC插座安装开孔公差，不需要单独定制面板开孔模具，能直接适配多数现有设备的面板安装位，降低结构改造成本。

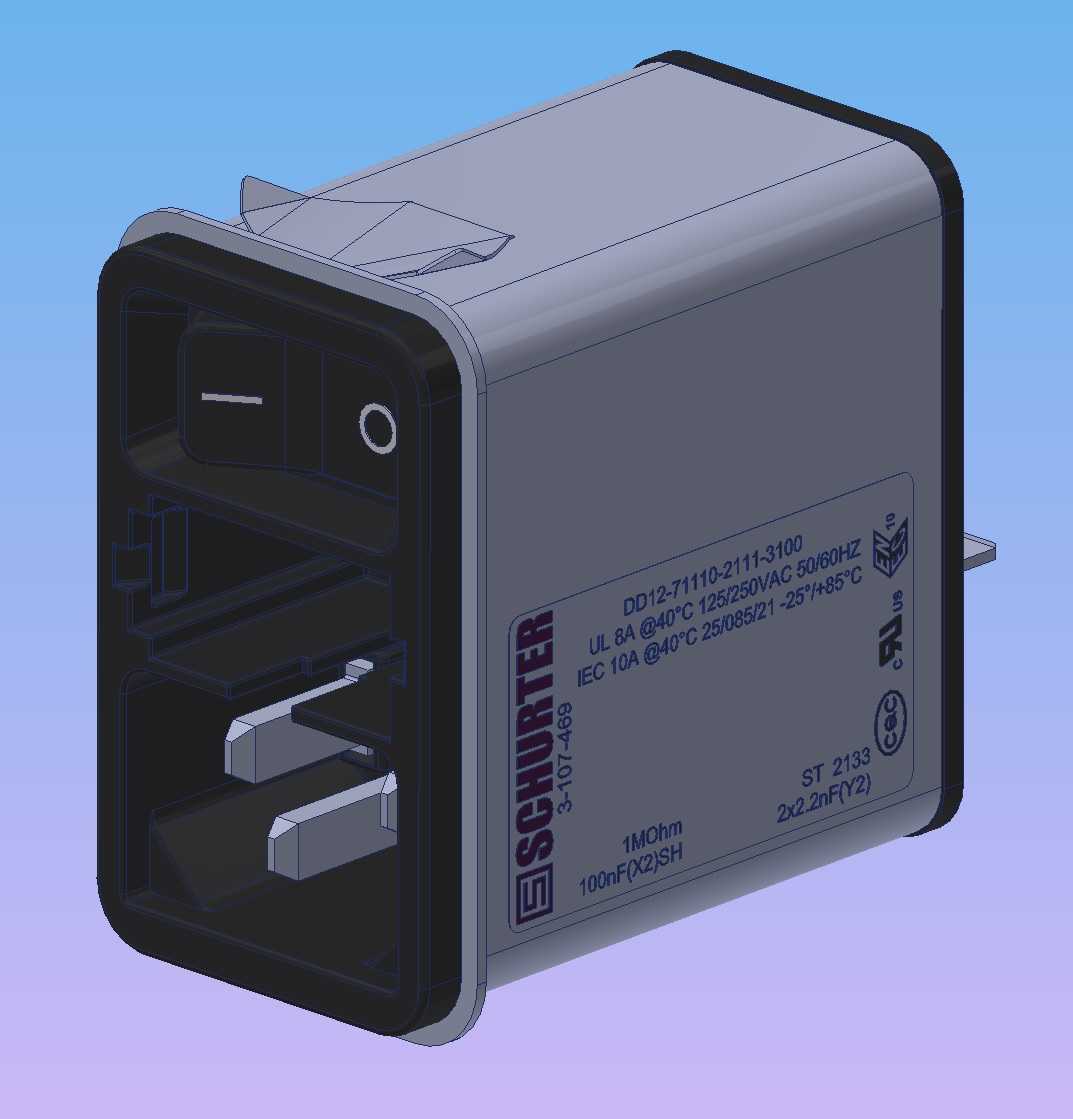

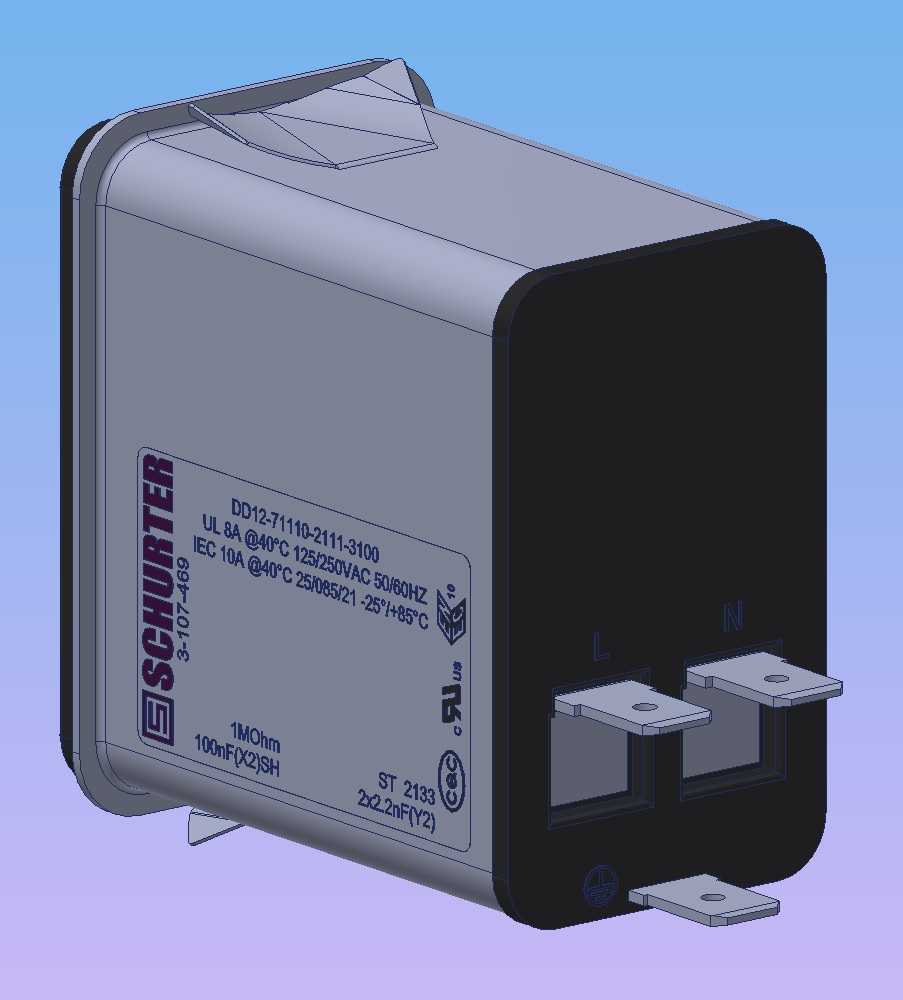

　　功能特性上，接插件内部集成的滤波回路针对共模、差模干扰都做了对应抑制设计，从壳体表面的标识参数可以看出，其适配125/250VAC的市电输入范围，额定载流能力覆盖常规桌面设备的功率需求，内部的X电容、共模电感都做了灌封固定，能承受设备运输、运行过程中的振动冲击，不会出现内部元件移位、引脚脱焊的问题。塑壳部分采用阻燃工程塑料注塑成型，表面做了细磨砂处理，既满足电气安规的阻燃等级要求，也能避免日常插拔过程中表面留下划痕、积灰，接插件两侧的定位卡扣在装入面板开孔后能自动卡紧，不需要额外增加螺丝固定，装配时只需要从面板外侧将接插件推入开孔即可完成固定，装配效率比传统螺丝固定的插座提升近一倍。

　　从三维建模的角度来看，这款接插件的外形细节还原度直接影响整机结构设计的干涉检查结果，建模时需要重点关注插脚的伸出长度、插脚之间的中心距、卡扣的弹性变形量、后端壳体的出线避让空间，尤其是插脚的倒角尺寸、壳体边缘的脱模斜度都需要按照实际样品的尺寸还原，避免在做整机装配仿真时出现虚拟干涉，导致实际生产中出现插头插合不到位、面板安装卡滞的问题。另外接插件表面的标识字符、品牌logo的凹陷深度也需要准确还原，在做面板丝印对位、外观渲染时能保证视觉效果与实物一致。

　　在设备选型匹配时，需要注意接插件后端的滤波电路参数是否匹配设备的整机功率，避免出现载流不足导致的接插件发热问题，同时要确认接插件的安装深度是否与设备内部的结构空间匹配，尤其是后端与内部PCB板、走线槽的安全距离，需要满足安规要求的电气间隙，避免出现高压击穿的风险。对于需要做浪涌测试的设备，这款集成滤波功能的接插件还能配合前端的浪涌保护器件，进一步提升设备的抗浪涌能力，减少外部电网波动对内部电路的冲击。

　　日常装配过程中，这类一体化接插件的焊接引脚做了镀锡处理，波峰焊或手工焊都能快速上锡，不需要做额外的引脚预处理，接插件的定位柱能在PCB板上精准定位，过炉时不会出现偏移浮高的问题。相比传统的分离式插座加独立滤波器的设计，一体化结构的接插件能减少两个元件之间的连线焊点，降低了生产过程中的虚焊风险，也减少了内部连线占用的空间，让设备内部的布线更加整洁，方便后续的维护检修。
