MDS-200A-1600V全桥整流器结构设计

　　在工业整流电源、大功率充电设备、变频驱动系统的前端整流环节，这类大电流全桥整流器件是交直流转换的核心功率部件，承担着将工频交流电转换为脉动直流电的核心功能，是各类需要直流供电的工业设备、电力系统中不可缺少的基础功率组件。本次建模的这款200A规格全桥整流桥，额定耐压覆盖1600V等级，同结构尺寸可兼容同系列不同电流规格的衍生型号，能适配多数工业级AC-DC转换场景的安装需求。

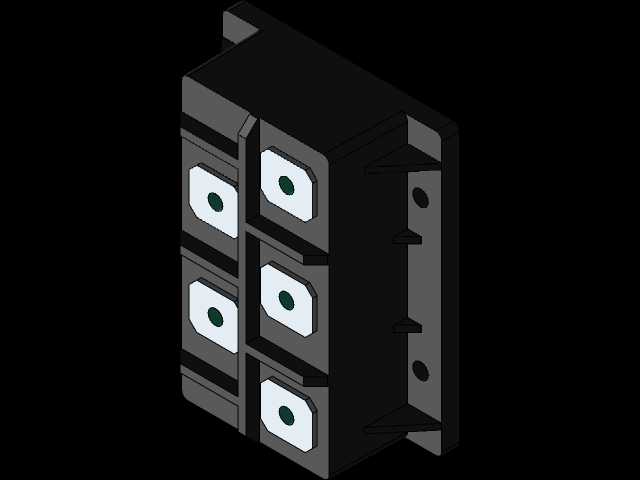

　　从实际工程应用来看，这类整流桥常被安装在电源柜的母排安装位、大功率充电机的功率腔、工业变频器的整流段、电焊机的电源输入端，部分光伏逆变、储能变流的前端整流回路也会选用同结构的器件。器件本身采用六端子布局，交流输入与直流输出的接线端子采用方形带安装孔的铜嵌件结构，每个端子的接触面做了平整化处理，能保证大电流工况下接线端子与连接铜排的接触面积足够，降低接触电阻带来的发热损耗，避免长期大电流运行时端子过热引发的连接失效问题。

　　建模过程中首先还原了器件的本体绝缘外壳结构，外壳采用耐高温的绝缘工程塑料材质，主体为方正的块状结构，侧面带有带安装孔的固定支耳，支耳上的两个圆形安装孔位严格匹配行业通用的安装孔距，安装时可通过螺栓直接固定在设备的安装底板或者散热基板上，安装边界清晰，不会和周边的电容、铜排、绝缘件产生结构干涉。外壳内部的功率芯片通过导热基板与底部安装面贴合，安装时需要在器件底部与散热器之间涂抹均匀的导热硅脂，保证热量能顺利传导到散热器上，满足长时间满负载运行的散热需求。

　　端子布局采用三列两排的排布方式，上下两排端子分别对应交流输入的不同相序与直流输出的正负极，每个端子外围都做了凸起的绝缘隔离筋，能避免接线时不同端子之间的安全距离不足引发的爬电问题，满足高压工况下的电气绝缘要求。外壳的侧边做了多道横向的散热凹槽，一方面能增加外壳本身的散热面积，另一方面也能增强外壳的结构强度，避免安装紧固时外壳出现开裂变形。

　　从结构设计的合理性来看，这款整流桥的外形尺寸完全遵循行业通用的安装规范，同外形尺寸可以覆盖200A到250A等多个电流等级的同耐压型号，设备选型时只要安装空间、电流耐压参数匹配，就可以直接替换使用，不需要重新调整安装位的结构设计，能大幅降低设备改型的结构设计工作量。建模时严格还原了每个端子的位置尺寸、安装支耳的孔位坐标、本体的外形轮廓公差，保证导出的三维模型可以直接用于电源设备的结构布局设计、母排走向设计、安装干涉检查，结构设计师在做整机布局时，可以直接调用该模型进行装配校验，提前排查接线空间不足、安装孔位错位、与周边器件安全距离不够等常见结构问题，减少后期样机试制时的结构修改次数。

　　在实际选型应用中，这类整流桥的安装面平面度有严格要求，建模时也还原了底部安装面的平整结构，没有多余的凸起或者凹槽，保证安装时能和散热器表面完全贴合，避免因接触间隙导致的热阻升高。端子的安装孔尺寸匹配通用的接线螺栓规格，接线时不需要额外定制特殊规格的紧固件，现场装配的通用性较强。外壳的绝缘结构设计充分考虑了高压应用场景的爬电距离要求，相邻端子之间的隔离筋高度足够，即使在多尘、潮湿的工业环境下，也能有效降低端子间拉弧短路的风险。
