立式工业电源分配柱结构设计

　　这款立式配电装置主要面向工业生产车间、户外临时作业区、大型展会场馆供电、物流仓储分拣区这类需要多点位取电、同时对配电安全有明确要求的场景，区别于传统壁挂式配电箱，立柱式的结构可以直接落地安装在作业区域的动线旁，不需要依托墙面做固定，对于大跨度无墙面依托的厂房、户外临时施工点位来说适配性更强，能减少配电线路的拉扯长度，降低现场线缆乱拉带来的安全隐患。从实际功能配置来看，装置顶部预留了状态警示组件安装位，集成的PILZ带LED照明蜂鸣器可以在回路出现过载、短路或者误操作触发断电时，第一时间发出声光提示，现场作业人员不需要走到配电点位就能快速识别故障位置，缩短故障排查的响应时间。

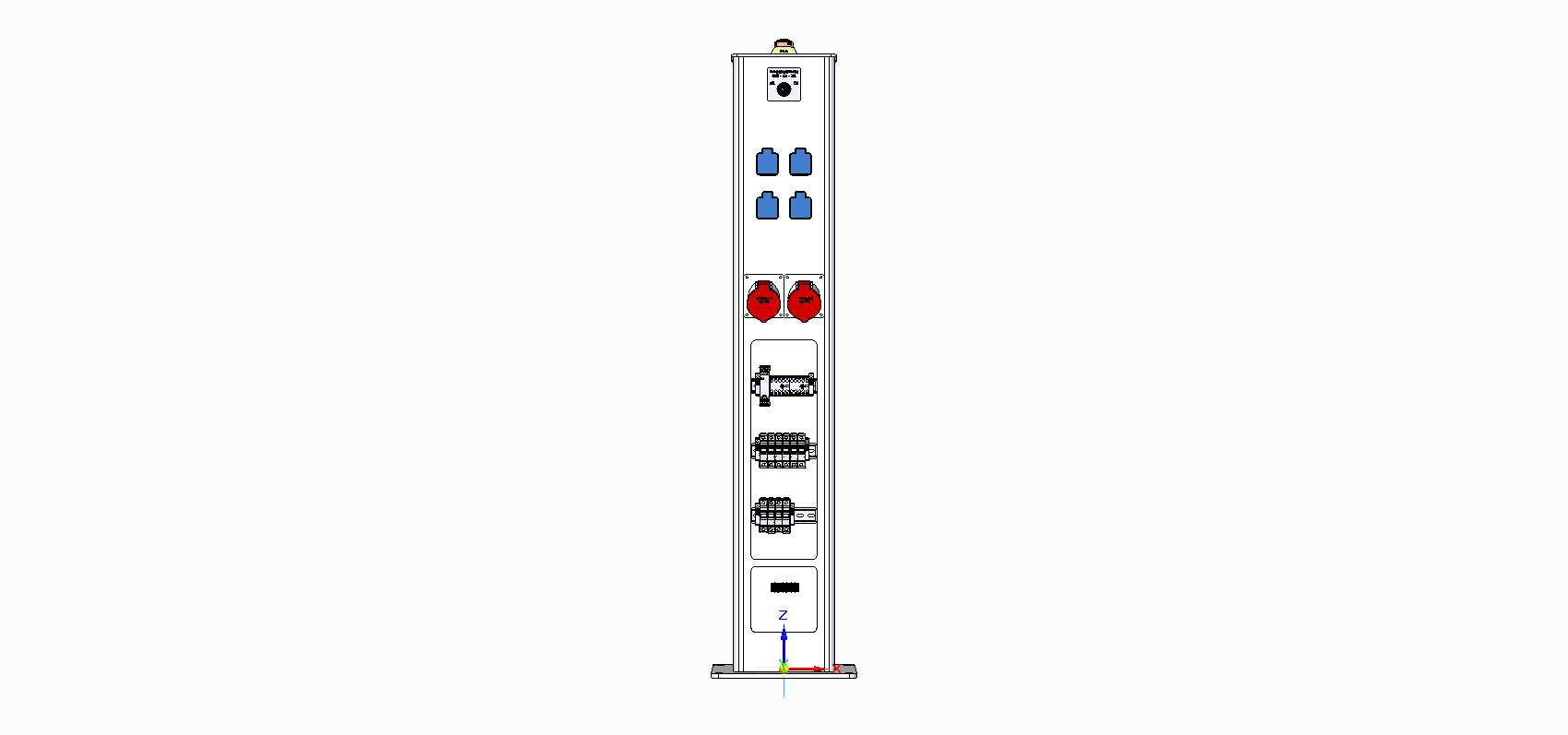

　　正面配置的400V CEE工业插座是面向工业级三相用电设备设计的，这类插座本身具备防误插、防尘防溅的结构特性，匹配车间里的移动加工设备、临时焊接设备、大型电动工具的取电需求，同时配置的独立分断开关可以对单路插座做独立通断控制，不需要切断整个配电回路就能完成单路设备的断电检修，日常运维的灵活性更高。整体结构采用铝合金型材做主体框架，这种材料选择一方面是控制整体自重，方便现场搬运和就位安装，另一方面铝合金本身的抗腐蚀性能也能适配车间里存在切削液飞溅、轻度潮湿的使用环境，不需要额外做表面防腐处理就能满足长期使用的强度要求。

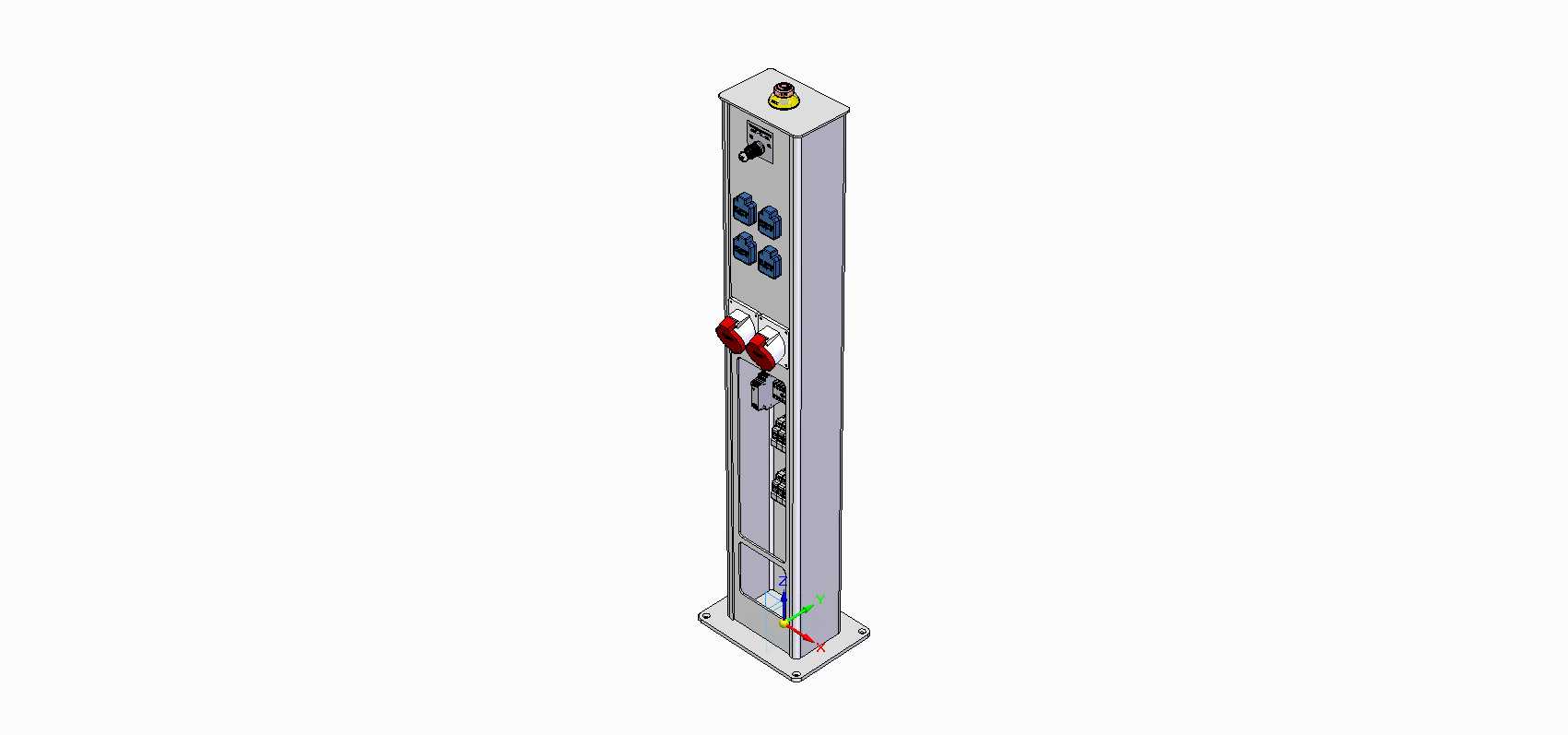

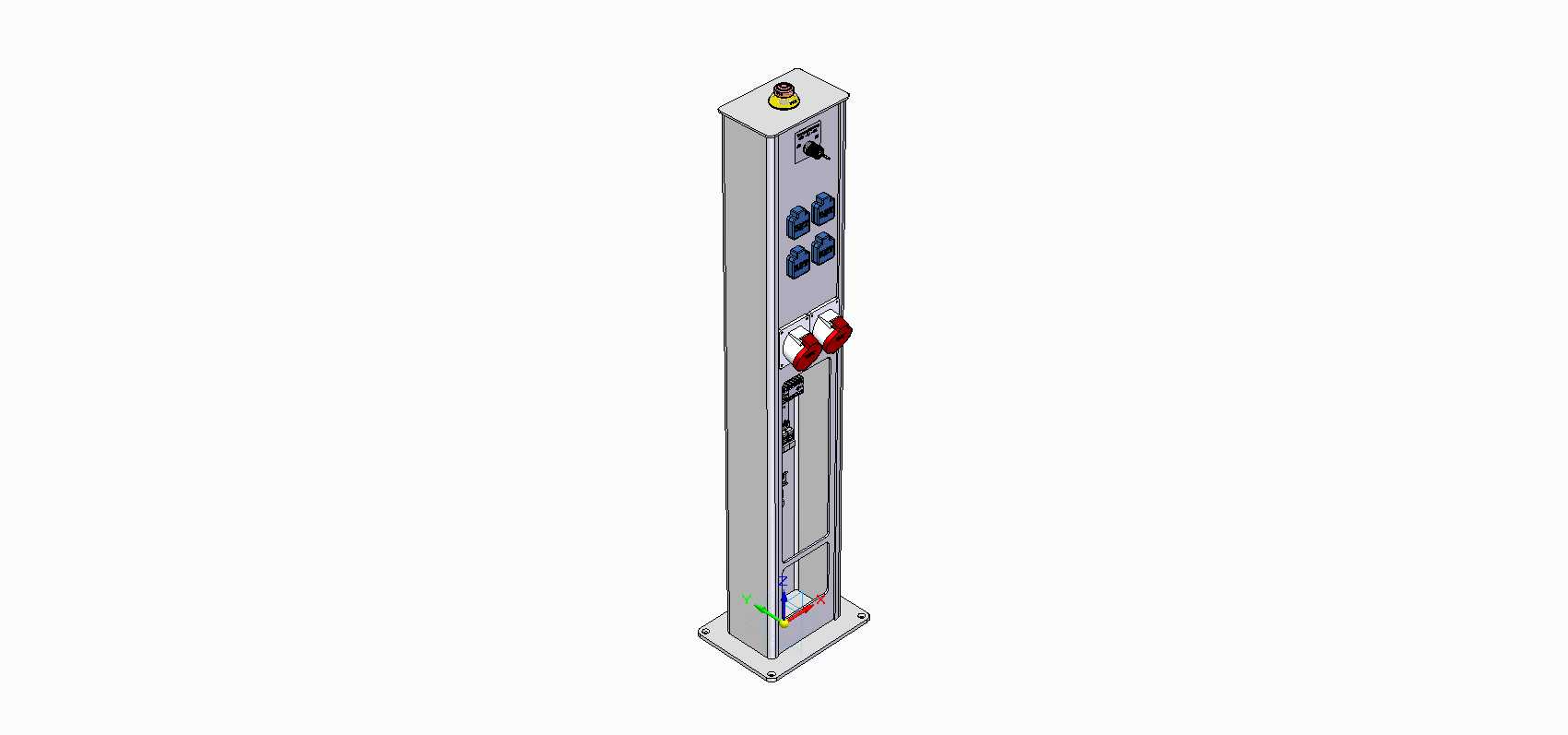

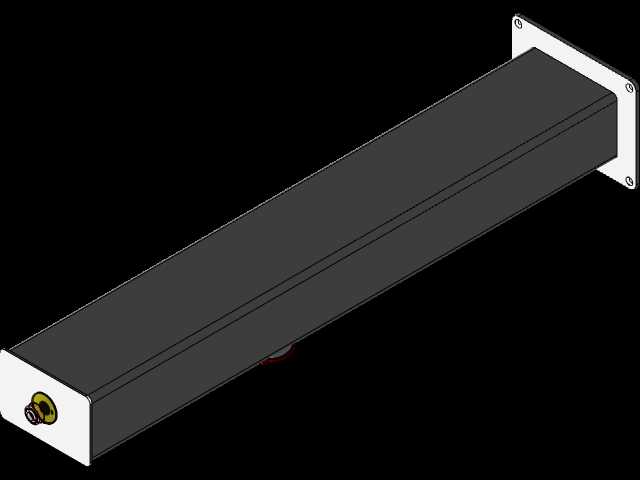

　　设计阶段特意做了无盖板的简化结构呈现，把内部的接线端子排、元器件安装位、走线空间都做了显性化展示，结构设计人员在参考这个模型做二次开发的时候，可以直接观察到内部元器件的排布逻辑，不需要额外拆解结构就能理清走线路径和安装固定方式。从安装边界来看，底部采用方形法兰安装底座，四个角预留了膨胀螺栓固定孔，安装时只需要在硬化地面做对应位置的钻孔，就能完成装置的固定，不需要做额外的混凝土基础浇筑，对于临时布设的场景来说，安装和拆除的效率都更高。整体立柱的截面尺寸控制在较小的范围，安装完成后不会占用过多的地面通行空间，即使布置在车间的通道旁也不会影响物料转运和人员通行。

　　内部的接线端子排采用分层排布的设计，强电进线、插座出线、警示组件的控制线路分别走独立的走线槽，避免不同电压等级的线路混布带来的信号干扰和安全隐患，端子排的安装位预留了足够的接线操作空间，现场接线作业时不需要探入立柱深处就能完成端子的紧固和线路接驳，降低现场施工的操作难度。开关操作位和插座接口的高度设置符合人体工程学要求，操作人员站立状态下不需要弯腰或者抬手过高就能完成插头插拔和开关操作，日常使用的便利性更强。急停按钮设置在插座区域的旁侧，一旦出现用电设备故障或者现场紧急情况，操作人员可以第一时间按下急停切断对应回路的供电，最大程度降低安全事故的影响范围。
