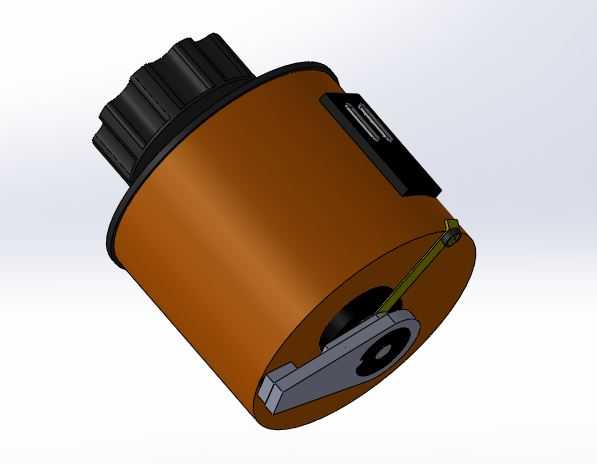

接触式调压自耦变压器三维结构

　　这款接触式调压自耦变压器的三维结构，完全围绕实验室、小型生产线的现场调压需求搭建，日常做电子元器件老化测试、教学实验供电、小型加热设备功率调节时，都能见到这类设备的身影，它不需要复杂的外围控制回路，仅靠顶部的旋钮转动就能实现0到额定输入电压区间的连续平滑调节，比固定抽头的变压器适配场景灵活很多。从结构设计逻辑来看，整个模型采用同轴圆柱式布局，核心的绕组沿圆柱形铁芯圆周排布，顶部的调压旋钮直接带动碳刷架沿绕组端面滑动，省去了额外的传动连杆结构，既压缩了整体轴向高度，也减少了传动环节带来的接触间隙，调压时的碳刷走位精度更容易控制。

　　外壳采用绝缘耐温的酚醛树脂材质做筒体，侧面预留的接线端子区域做了内凹设计，接线完成后线缆不会突出筒体轮廓，在桌面摆放或者嵌入小型设备机柜安装时，不会因为线缆外凸干涉周边器件。顶部的旋钮做了齿形防滑结构，不管是戴薄劳保手套操作还是徒手拧动，都不会出现打滑的情况，旋钮的转动阻尼经过匹配设计，既不会因为太松导致调压后位置偏移，也不会因为太紧让操作费力。从安装边界来看，筒体底部做了三个均布的小型支脚，支脚高度仅3mm，既可以让筒体底部和安装台面留出散热间隙，也不会额外增加整体高度，安装时只需要在台面对应支脚位置开三个M3的固定孔，就能完成设备固定，不需要额外做定制安装支架。

　　筒体侧面的接线端子采用嵌入式铜排结构，端子的接线螺丝完全藏在凹槽内部，外接导线压接完成后，导线的弯曲半径不会超出筒体的外圆轮廓，多台设备并排摆放时，相邻设备之间可以紧贴排布，节省台面或者机柜的安装空间。绕组的滑动接触面做了抛光处理，碳刷采用高铜石墨材质，建模时特意预留了碳刷的磨损补偿行程，长期使用碳刷磨短后，依靠压簧的压力就能始终保持和绕组接触面的贴合，不需要频繁拆开设备调整碳刷位置。顶部的旋钮和筒体之间做了防尘挡圈，能阻挡车间或者实验室里的浮尘落到绕组接触面上，避免因为积碳导致接触不良、调压跳变的问题。

　　筒体侧面的黑色接线区域做了凸起的标识位，建模时预留了丝印凹槽，后期可以直接在凹槽内丝印输入输出的电压标识、接线极性标识，不会因为长期摩擦导致标识磨损脱落。整个结构的重心完全落在筒体的轴线上，不管是桌面平放还是垂直安装在机柜侧板上，都不会出现重心偏移导致的固定件受力不均问题。调压旋钮的转动角度和输出电压做了线性对应设计，300度的转动行程刚好覆盖0到250V的常用调压区间，转动时的档位感清晰，不需要额外加装电压显示表也能大致判断输出电压区间，当然如果需要精准调压，也可以在侧面预留的端子位加装电压采样模块，不需要改动主体结构。绕组的散热完全依靠筒体和空气的自然接触，圆柱型的外表面比方形外壳的散热面积更大，长时间带额定负载运行时，外壳温度不会超过绝缘材料的耐温阈值，不需要额外加装散热风扇，也减少了设备运行的噪音和故障点。底部的支脚做了圆角处理，安装时不会刮花台面或者机柜的喷涂层，支脚内部预埋了金属螺母，反复拆装也不会出现塑料螺纹滑牙的问题。整个模型的所有配合面都做了公差预留，比如碳刷架和中心轴的配合采用间隙配合，转动时没有卡滞感，防尘挡圈和旋钮的配合采用小间隙配合，既能阻挡灰尘进入，也不会增加旋钮的转动阻力。
