Traco TMV系列直插式电源转换模块

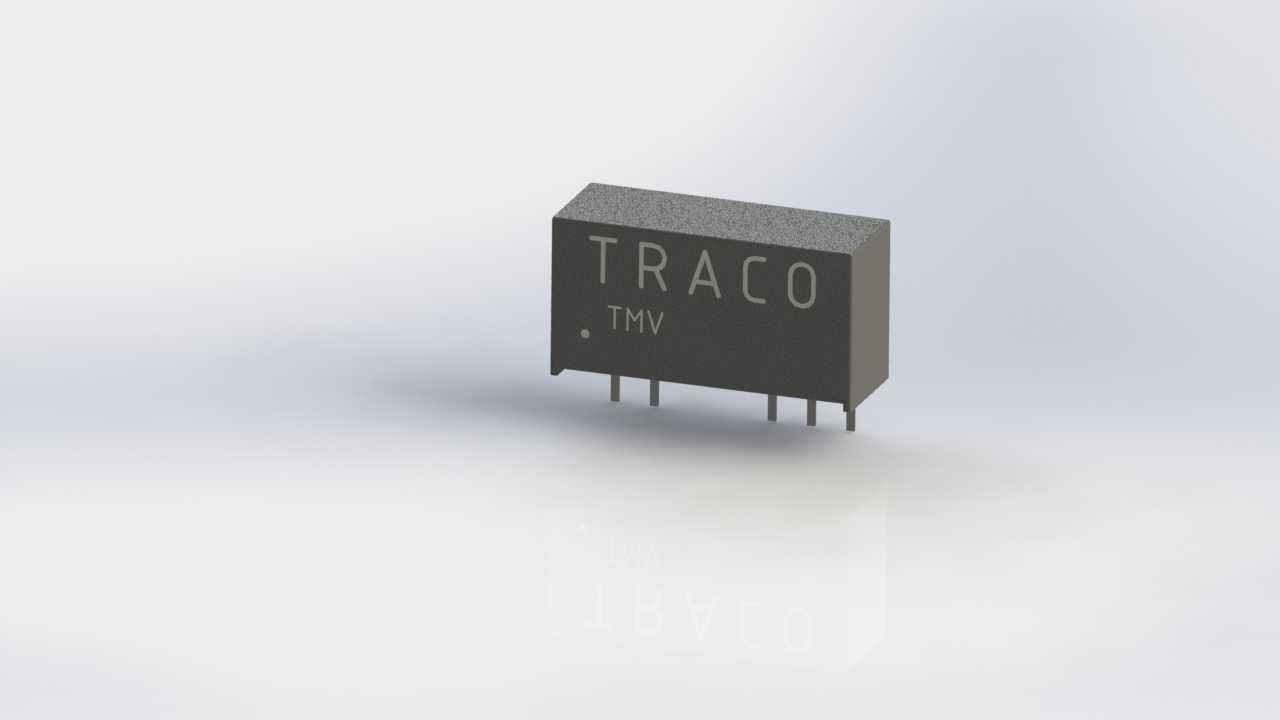

　　在工业控制板卡、小型传感节点供电回路、嵌入式设备内置电源链路的设计选型中，这类直插封装的电源转换模块是结构工程师与硬件工程师协同设计时经常接触的元件，其安装边界、引脚排布、外形公差会直接影响PCB布局的空间利用率，也会决定后期生产环节波峰焊工序的适配性。从结构设计维度看，该模块采用黑色阻燃环氧塑封外壳，整体为规整长方体造型，引脚采用标准直插式排布，引脚间距符合常规PCB通孔设计规范，无需额外定制异形焊盘，可直接适配通用2.54mm网格的PCB布局，在紧凑的板卡空间内，能有效减少周边元件的避让距离。

　　这类模块的核心功能是实现板载级的直流电压转换，为后端的主控芯片、传感单元、信号调理电路提供稳定的隔离供电，在存在电磁干扰的工业现场环境中，模块自身的塑封外壳可提供基础的物理防护，同时内部灌封结构能抵御一定程度的振动与温湿度变化，适配工业场景下宽温域的工作需求。在实际设备应用中，这类小体积电源模块常被部署在分布式IO模块、小型工业仪表、便携检测设备的内部电路中，相比分立式搭建的电源电路，其一体化封装的结构能大幅缩减PCB占用面积，降低电源部分的布线复杂度，同时减少分立式元件带来的焊接故障点。

　　设计这类元件的三维模型时，首先要确认引脚的伸出长度、引脚直径、引脚相对本体的位置公差，因为这些参数直接决定了PCB开孔的尺寸与位置，若模型尺寸偏差过大，后期生产时会出现元件插装不到位、引脚虚焊的问题；其次要还原本体表面的标识区域位置，方便结构工程师在做整机丝印标注、装配指导文件时对应元件位号，避免生产装配时出现元件错装的情况。从安装边界来看，该模块在PCB上的投影区域需要预留足够的安全间距，本体高度方向要与上方的外壳、散热片、相邻接插件保留足够的安全距离，避免装配时出现干涉，尤其是在紧凑的壳体内部，模块本体的棱角位置要做对应公差预留，防止因壳体注塑公差、PCB安装公差导致的装配挤压问题。在不同的应用场景下，这类模块的选型会对应不同的功率等级与引脚排布，TMV系列的统一封装尺寸可以让硬件工程师在同一块PCB上兼容不同参数的同系列模块，无需重新调整板卡布局，提升了板卡的平台化复用能力。从结构可靠性角度，该模块的引脚采用弯折成型工艺，模型还原时要准确体现引脚根部与本体连接的过渡区域，这个区域是元件在焊接、插拔、振动工况下的应力集中点，在做板卡抗振仿真时，这个区域的模型精度会直接影响仿真结果的准确性，帮助工程师提前判断引脚的应力耐受能力，优化板卡的固定点位置。

　　在做整机布线设计时，模块本体的高度参数会影响周边走线的顶层、底层布线规则，因为模块本体下方一般不建议走高压信号线，准确的模型高度可以帮助EDA协同设计时快速划定禁布区域，减少后期EMC测试不通过的整改成本。对于三维建模从业者来说，搭建这类元件模型不需要复杂的曲面造型，核心是对安装配合尺寸的精准把控，每一个引脚的位置、本体的长宽高公差、安装后的突出高度，都是实际生产装配中会直接用到的核心参数，不能仅做外观示意，要完全匹配实际元件的尺寸链，才能让模型在结构评审、装配干涉检查、生产指导文件制作环节发挥实际作用。在工业设备的小型化趋势下，这类板载电源模块的体积一直在压缩，对应的模型也要准确还原其紧凑的尺寸特征，帮助工程师在设计初期就精准评估板卡的空间利用率，避免因模型尺寸偏差导致后期样机装配时出现元件干涉、空间不足的问题，减少反复改板的周期成本。
