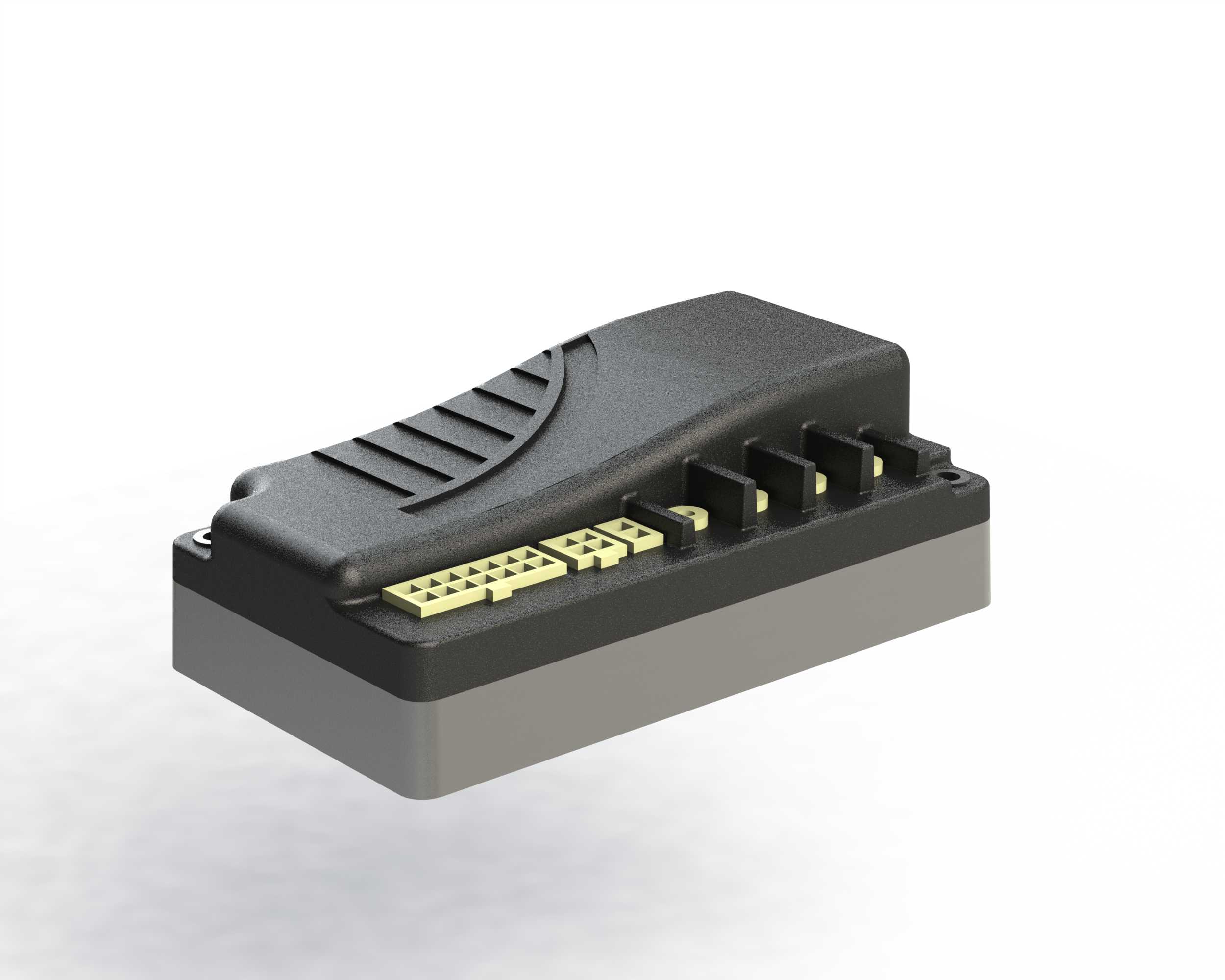

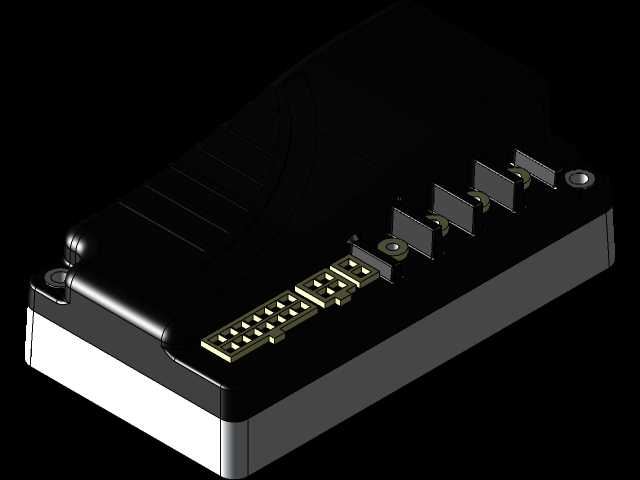

柯蒂斯1212S控制器外壳高精度三维结构

　　做小型电动代步车、仓储AGV、低速电动作业设备的电控系统选型时，柯蒂斯1212S这类小功率直流控制器的安装适配一直是结构工程师绕不开的环节，很多时候原厂提供的二维安装图尺寸标注不全，接插件突出高度、壳体拔模斜度、安装孔位的沉台深度这些细节，光靠手册参数很难在整机布局时把干涉风险完全排除，这个三维结构就是针对这类适配需求做的逆向还原，没有照搬原厂的内部电路结构，把结构设计需要用到的所有外部特征都做了精准复现。

　　先从实际安装场景说，这类控制器大多安装在设备的电控舱内部，或者车架侧方的防护安装位，需要兼顾接线操作空间、防水防尘要求、以及整车震动工况下的固定可靠性。模型里还原的壳体上盖散热筋结构，不是随便做的装饰纹理，顺着壳体长度方向布置的凸起筋条，一方面是增加上盖的结构刚性，避免车辆长期颠簸出现壳体翘曲，导致密封面失效进水；另一方面筋条的走向顺着设备行驶时的气流方向，能在自然风冷工况下带走功率器件传导到外壳的热量，不用额外加装散热风扇，适配小型设备紧凑的安装空间。

　　接插件部分的还原是这个模型的核心重点，很多新手建模时容易忽略接插件的插合空间，只做个接插件外形凸台就完事，实际装配时会发现插头插上去之后，线缆弯曲半径不够，或者和旁边的断路器、线束固定座产生干涉。这个模型里把每一路接线端子的位置、端子排的突出高度、相邻端子之间的间隙都按实物比例做了还原，功率接线端和信号接线端的分区布局也完全对应实物，结构工程师做整机布线时，可以直接在装配体里模拟线束走向，预留出接线操作的手指空间，不用等样机打样才发现端子位置太靠舱壁，扳手伸不进去拧固定螺丝。

　　壳体的分模线位置、上下盖的扣合边宽度也做了准确还原，做防护设计的时候，可以直接参考这个扣合结构设计密封胶条的安装槽，不用反复拆解实物测量胶条压缩量。底部安装法兰的四个固定孔位，孔距、沉孔深度、安装面的平面度特征都有体现，做安装支架设计时，可以直接匹配孔位做支架的折弯边，预留出减震垫的安装厚度——这类控制器在电动车辆上使用时，必须在安装面和支架之间加3-5mm厚的橡胶减震垫，不然路面传递的持续震动会导致内部功率器件引脚脱焊，模型里安装面的凸台高度刚好对应减震垫的压缩限位，不会出现锁紧紧固件后减震垫被压溃失效的问题。

　　从设计思路上看，这个壳体的造型完全是功能导向，没有多余的曲面装饰，上盖的弧形过渡面不是为了美观，是为了避免壳体表面积水，当设备在户外使用遇到淋雨时，水珠会顺着弧形面流到壳体边缘，不会积在散热筋的凹槽里渗进密封边。侧面的接线端朝向也做了下沉式设计，插头插合后，线缆的出线方向是斜向下的，雨水顺着线缆流下来不会直接灌进端子缝隙里，这个细节很多同类控制器外壳都没考虑到，建模的时候特意把这个下沉槽的深度、端子安装面的倾斜角度都做了还原，做防水结构设计时可以直接参考这个角度设计出线口的防水护套。

　　尺寸边界上，模型的整体长宽高比例完全匹配实物，最大外轮廓尺寸没有做简化，包括上盖散热筋的最高凸起、接插件的最长突出距离、底部安装法兰的外伸宽度，这些决定安装舱最小预留空间的尺寸都做了1:1还原，做整机布局时，只要给这个模型预留出对应的空间，就不会出现后期装不上的问题。安装孔的位置公差也按工业装配要求做了适配，四个孔的相对位置误差控制在0.2mm以内，和实物的安装尺寸完全匹配，不用再手动调整孔位坐标。

　　很多工程师做电控系统安装结构时，习惯只画一个方块代替控制器，等样机装配时才会发现各种干涉问题，要么是接插件顶到舱盖，要么是散热空间不够导致控制器过温保护，这个高精度的外壳模型，可以直接用到整机装配的干涉检查环节，提前规避这些后期整改的麻烦。不管是做低速电动车的电控舱布局，还是做小型自动化设备的直流电机控制单元安装，都可以用这个模型做结构适配参考，减少实物测绘的工作量，缩短研发阶段的结构验证周期。模型没有做内部结构的还原，因为结构设计阶段不需要关注内部电路板的布局，只要外部安装、接线、散热相关的特征准确，就完全能满足结构设计的需求，这也是做逆向建模时的取舍——把有限的建模精力放在和装配相关的特征上，不用做无关的细节增加模型的复杂度，影响大装配体的运行流畅度。
