人体工学手持遥控终端结构设计方案

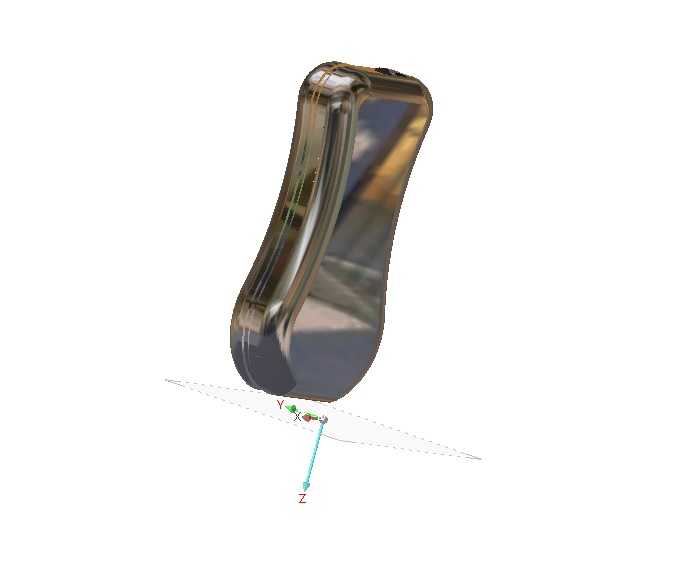

　　这款手持遥控终端的结构设计，首先围绕一线作业场景的实际握持需求展开，日常在工业设备远程操控、小型机电装置点位调试、现场作业临时指令发送等场景中，操作人员往往需要单手持握完成全部按键操作，同时还要兼顾视线在作业面与终端之间的快速切换，因此壳体曲面完全贴合成年男性手掌自然弯曲的弧度，侧边做了0.8mm的内收倒角，避免长时间持握时硌压掌骨与指根位置，整机重量控制在120g以内，即使连续20分钟以上单手持握操作，也不会出现明显的手部酸胀感。

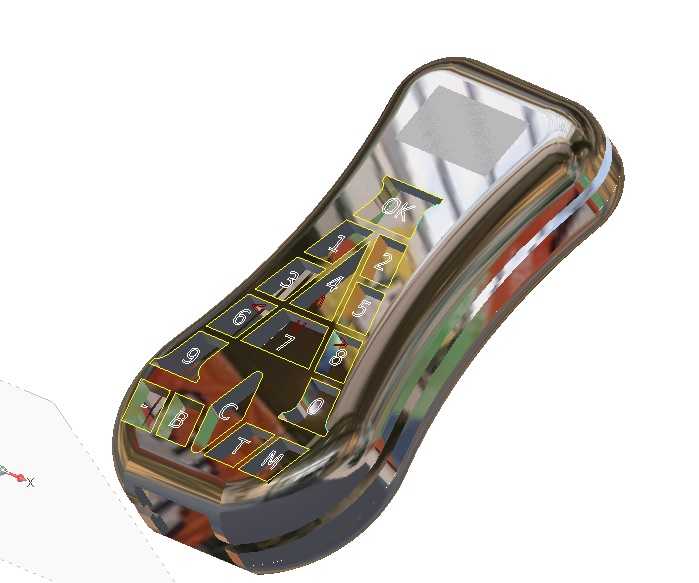

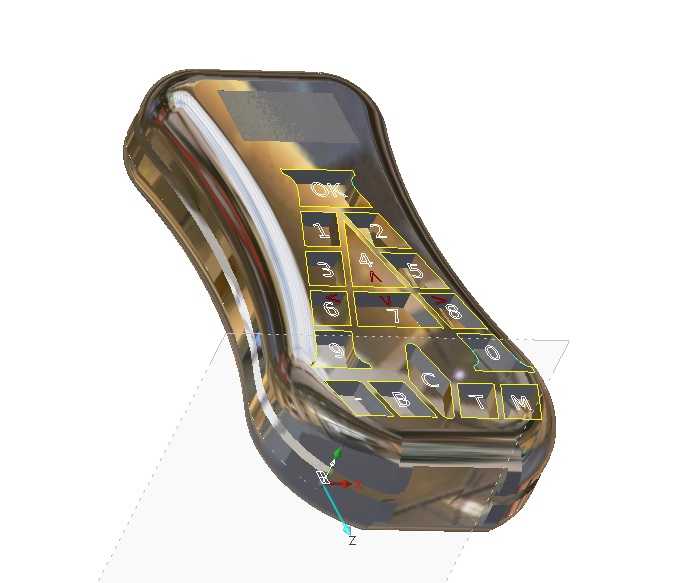

　　按键区域的布局没有采用常规的规整矩阵排列，而是顺着拇指自然活动的扇形轨迹排布数字键与功能键，最常用的确认键放置在拇指活动范围的核心区域，数字键按照使用频次从中心向外围依次排布，每个按键的凸起高度做了差异化设计，确认键凸起1.5mm，数字键凸起1.2mm，功能切换键凸起1.0mm，操作人员无需低头看按键，仅凭指尖触感就能快速区分不同按键，在高空作业、设备旁近距离调试等无法长时间低头看终端的场景下，能有效降低误触概率。

　　壳体的结构设计采用上下壳卡扣加超声焊接的固定方式，接缝处做了0.3mm的止口配合，能满足日常工业场景下的防泼溅需求，表面采用高光耐磨的PC材质，表面硬度达到2H，日常放置在工具包中与扳手、螺丝刀等金属工具接触，也不会轻易产生划痕。终端的正面预留了矩形显示屏安装位，屏幕周边做了0.5mm的凸起防护边，当终端正面朝下意外跌落时，防护边会先接触接触面，避免屏幕直接受冲击碎裂，屏幕与壳体之间预留0.2mm的泡棉安装间隙，能缓冲日常使用中的振动冲击。从安装边界来看，整机长度控制在130mm，宽度在最宽处为55mm，最窄处为42mm，厚度均匀控制在18mm，能轻松放入常规工装裤的侧袋中，不会在攀爬设备、穿行狭窄作业通道时产生勾挂。内部结构上，按键下方的PCB板安装位预留了2mm的螺丝固定柱，每个固定柱根部做了R0.5的圆角加强，避免跌落时固定柱断裂，电池仓设计在壳体下半部分，与按键区域做了隔断筋位，即使电池出现漏液情况，也不会直接渗到按键与主板区域。在实际使用场景中，这类遥控终端往往需要搭配不同的接收端设备使用，因此壳体尾部预留了通用的挂绳孔位，孔径为3mm，能适配市面上绝大多数的工牌挂绳、防丢腕带，避免作业过程中终端脱手坠落。

　　按键的触发行程设计为0.6mm，触发压力控制在1.2N，既不会因为压力过小导致口袋中误触，也不会因为压力过大造成长时间按键操作的手指疲劳，每个按键的字符区域采用透光设计，后续可根据需求加装背光灯，在光线不足的井下、夜间户外作业场景中，也能清晰识别按键标识。壳体的曲面过渡全部采用G2连续，没有尖锐的棱角，在冬季戴薄劳保手套操作时，也不会勾刮手套纤维，影响操作流畅度。从结构强度仿真结果来看，整机从1.2米高度自由跌落到水泥地面，六个面的冲击都不会造成壳体开裂、按键卡滞的问题，能满足工业现场的粗放使用需求。内部走线的空间预留充足，主板与电池之间的间隙为1mm，能容纳常规的FPC连接线，不会出现装配时压线、磨线的隐患，上下壳的定位柱设计在四个角位置，装配时能快速对齐，提升批量装配的效率。
