16口双层RJ45网络连接器引脚精准结构

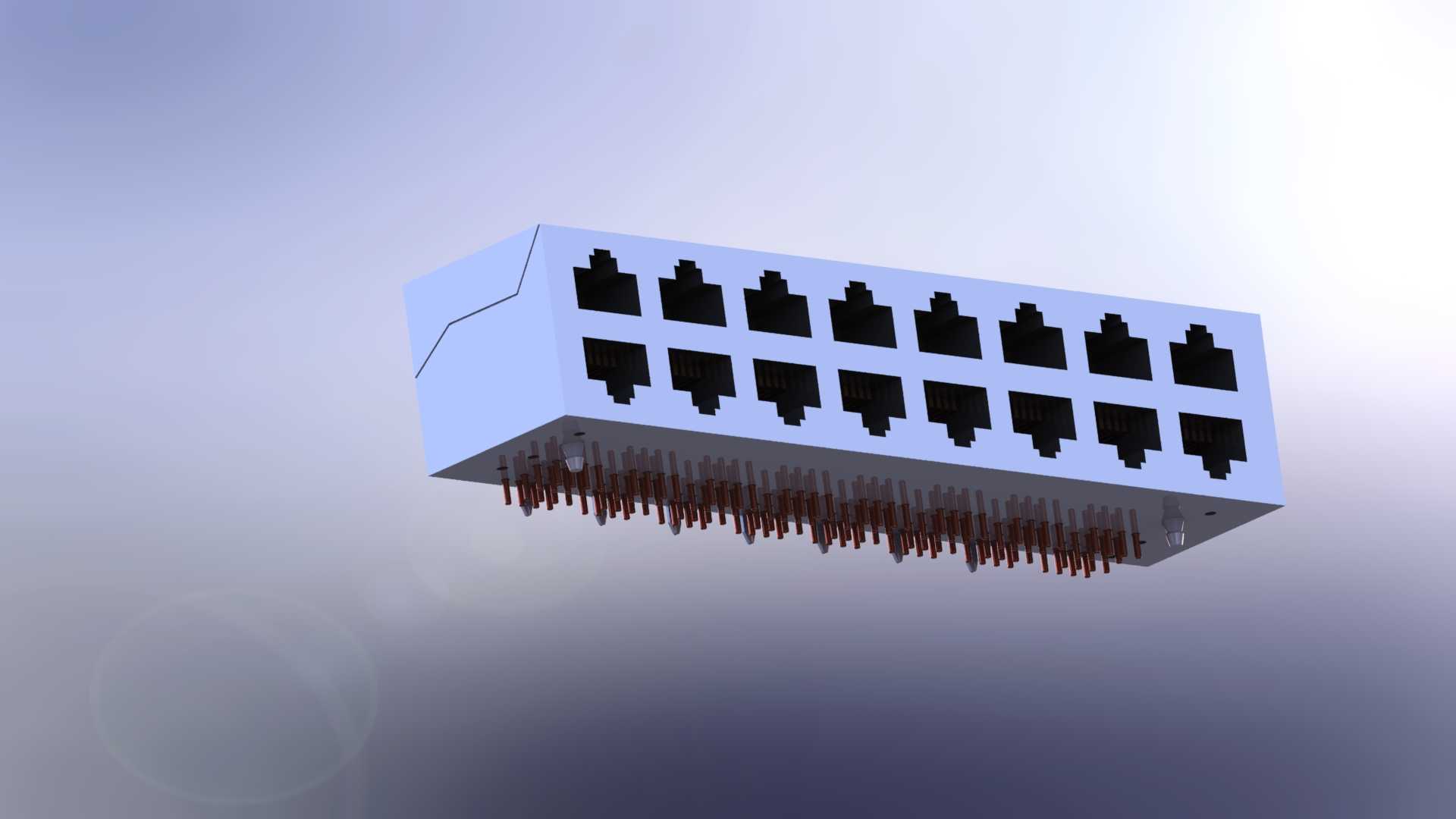

　　从实际应用场景来看，这类2x8排布的RJ45连接器多用于1U机架式交换机、多通道工业以太网网关、嵌入式数据采集终端的面板端，相比单层排布的同端口数接口，能节省近一半的面板横向占用空间，在标准19英寸机架设备的有限面板宽度里，可以预留更多空间给状态指示灯、电源开关或者其他类型的通讯接口。做结构设计时需要注意，这款连接器的插装方向是垂直于PCB板面，引脚从连接器本体底部向下伸出，插装后本体突出PCB板面的高度需要和设备外壳的面板开口深度做匹配，避免出现接口插到位后外壳面板盖不严、或者水晶头插入后被面板挡住卡扣的问题。在工业通讯设备、网络交换机、嵌入式工控板的硬件设计环节，RJ45接口的布局合理性直接决定整机布线效率与信号传输稳定性，这款双层排布的16口RJ45连接器，正是针对高密度端口集成场景开发的接插件结构。日常做设备结构设计时，很多工程师会遇到端口排布空间不足、引脚对位偏差导致PCB打样后无法插装的问题，这款模型在引脚定位上做了精准还原，引脚间距严格控制在2.54毫米，完全匹配常规PCB板的标准孔位网格，不需要额外调整焊盘位置就能直接导入Layout环节做适配。

　　模型还原了连接器的屏蔽外壳结构，外层的金属屏蔽罩可以和设备机壳的接地端连通，在工业现场强电磁干扰的环境下，能有效减少外部电磁噪声对网线传输信号的影响，避免出现丢包、通讯中断的问题，这一点在做工业级通讯设备设计时尤为重要，很多消费级设备用的无屏蔽RJ45接口放到工厂车间环境里，很容易因为变频器、伺服电机的电磁干扰出现通讯不稳定的情况。从安装边界来看，这款连接器的本体宽度刚好适配16个端口的排布尺寸，相邻两个端口之间的间距符合标准RJ45水晶头的插拔空间要求，不会出现相邻端口同时插水晶头时互相干涉、拔插其中一个会蹭到旁边水晶头的问题，很多非标准的高密度RJ45座为了压缩尺寸，会把端口间距做小，实际使用时水晶头的塑料外壳会互相挤压，不仅插拔费力，长期使用还会把接口的塑料固定柱挤裂。

　　设计这类接插件模型时，核心要把控的是引脚的位置精度，每一个引脚的伸出长度、横向纵向偏移量都要和实际物料的参数完全一致，不然导入PCB设计后做出来的板子会出现插装歪斜、个别引脚虚焊的问题，这款模型特意做了引脚位置的精准还原，每一排引脚的直线度、相邻引脚的间距都严格匹配实际量产物料的公差范围，结构工程师做设计时可以直接提取引脚的坐标位置来生成PCB封装，不需要再对着实物样品反复测量尺寸。另外，连接器本体的塑料卡扣位置、屏蔽罩的固定弹片结构也做了还原，在做设备面板的固定结构设计时，可以直接参考这些卡扣的位置来设计面板的卡接槽，不需要额外做固定压片就能把连接器牢牢固定在面板和PCB之间，减少装配时的零件数量，提升整机的装配效率。

　　在做设备的散热设计时，也要考虑这类高密度接口的发热情况，16个端口同时满负载工作时，连接器内部的变压器模块会产生一定热量，模型还原了连接器本体的内部腔体空间，结构工程师可以根据这个空间尺寸来评估是否需要在接口区域预留散热通风孔，避免长时间满负载工作时热量堆积影响网络传输的稳定性。很多刚入行的结构工程师做网络设备设计时，容易忽略RJ45接口的引脚伸出长度，导致PCB和连接器之间的预留距离不对，要么引脚伸出PCB太长焊盘焊接后连锡，要么引脚太短插不到焊盘里出现虚焊，这款模型把引脚的伸出长度做了准确还原，设计时可以直接测量引脚端面到连接器定位面的距离，来确定PCB板和连接器之间的安装间距，减少打样后的整改次数。
