SIM868通讯模块板卡级三维结构模型

　　在做车载定位终端、便携资产追踪设备、共享设备主控板的结构堆叠设计时，板载通讯模块的安装边界、干涉校验是前期布局绕不开的环节，SIM868作为集成了GSM通信与GNSS定位功能的贴片式模块，在低功耗物联网终端里的应用占比不低，不少做手持巡检设备、宠物定位器、电动两轮车防盗终端的结构工程师，在PCB叠层与外壳结构设计阶段，都需要精准的模块三维模型来做装配校验。

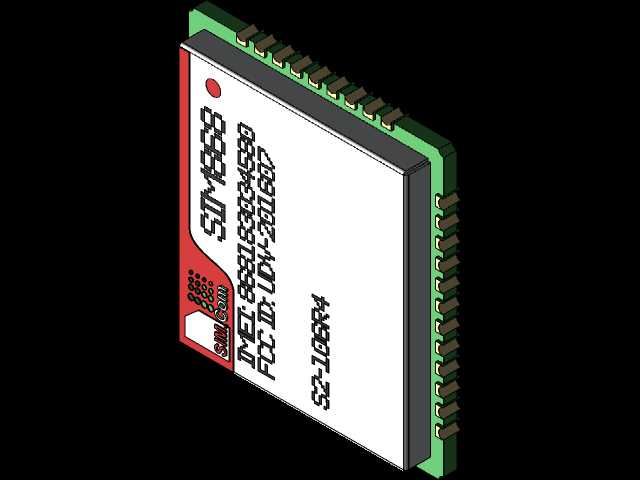

　　这个模型还原了模块的完整外部结构，主体塑封壳体的边角做了微小的倒角处理，表面的丝印标识位置与实物完全对应，侧边的邮票孔焊盘按照实际引脚间距做了等比例还原，每个焊盘的厚度、伸出长度都符合SMT贴片工艺的实际尺寸，不会出现建模时焊盘偏短导致和PCB封装干涉的问题。模块侧边的金属屏蔽罩接缝位置做了细微的台阶还原，能清晰区分塑封主体与金属屏蔽层的分界，方便结构工程师在做外壳避让时，准确识别需要预留绝缘距离的金属区域。

　　从设计思路来看，建模时优先保证了安装配合面的尺寸精度，模块底部与PCB接触的平面做了平面度约束，所有引脚的定位基准与模块的中心定位孔完全对齐，在导入PCB结构文件做装配时，不需要额外调整基准坐标就能直接匹配封装。模块顶部的丝印区域做了凹凸纹理还原，不是简单的贴图处理，能直观看到丝印字符的凸起高度，在做外壳内部的筋位避让时，可以精准计算外壳内壁与模块顶面的安全间隙，避免组装时筋位压到模块表面的元器件造成损坏。

　　实际选型应用中，这类贴片通讯模块的安装边界需要考虑三个维度的预留空间：首先是水平方向，模块四周的焊盘外侧需要预留至少0.8mm的走线空间，模型里还原了焊盘的实际外伸长度，在做PCB布局时可以直接以模型外轮廓为基准，划定元件禁布区；其次是垂直方向，模块本体的最高处是侧边的屏蔽罩边缘，比塑封主体高出0.2mm，在做外壳内部高度设计时，要以这个最高点为基准预留0.3mm以上的安全间隙，避免组装时外壳挤压屏蔽罩导致模块内部电路短路；最后是焊接工艺的预留空间，模块底部的中心位置有一个裸露的散热焊盘，建模时还原了这个焊盘的下沉深度，在做PCB钢网设计时，可以对应这个尺寸调整钢网开口，保证回流焊时散热焊盘的上锡量充足，避免模块工作时散热不良导致通信稳定性下降。

　　在不同的应用场景里，这个模型的使用侧重点也有区别：做车载OBD终端设计时，因为设备内部空间紧凑，需要把模块贴装在PCB边缘位置，这时候可以用模型校验模块侧边与外壳接口的距离，避免SIM卡插拔时碰到模块本体；做便携穿戴类定位设备设计时，因为设备整体厚度受限，可以通过模型直观看到模块的厚度分布，把厚度最大的屏蔽罩区域对应到外壳的加厚位置，在不增加设备整体厚度的前提下保证装配间隙；做工业物联网采集终端设计时，因为设备内部有多个高压元器件，需要在模块周边做绝缘隔离筋，这时候可以直接在模型上提取模块的轮廓线，快速生成隔离筋的草图，不用反复对照实物样品测量尺寸。

　　建模过程中对容易被忽略的细节也做了还原，比如模块一角的定位缺口，这个缺口是SMT贴片时的视觉定位基准，模型里的缺口尺寸、倒角角度都和实物一致，在做PCB封装设计时可以直接对应这个缺口做丝印标识，方便生产时的对位检查；模块侧边的引脚做了微小的拔模斜度还原，符合实际元器件注塑生产时的工艺特征，在做焊接应力仿真时，这个斜度会影响焊锡的爬升高度，还原这个细节能让仿真结果更贴近实际生产情况。

　　不少结构工程师在前期选型时，容易只参考 datasheet 上的二维尺寸，忽略模块表面的凸起、引脚的实际厚度这些细节，导致开模后出现装配干涉，需要反复修模，使用精准的三维模型在设计阶段做全干涉检查，能大幅减少这类问题。比如之前有同行做共享充电宝的通信板设计，就是因为没注意到模块屏蔽罩的边缘凸起，外壳筋位刚好压在凸起位置，组装后出现模块虚焊的问题，后来对照实物调整了筋位位置才解决，如果前期用精准的三维模型做校验，完全可以避免这类问题。

　　这个模型的所有配合面都做了公差适配，比如引脚的宽度尺寸按照元器件的实际公差带做了中位值建模，在做PCB焊盘设计时，可以直接按照模型的引脚尺寸调整焊盘宽度，不用额外换算公差；模块本体的外形尺寸按照最大实体尺寸建模，在做外壳内腔设计时，按照这个模型尺寸预留间隙，就能保证所有批次的模块都能顺利装配，不会出现因为元器件尺寸公差导致的装配卡滞问题。
