工业级步进电机操作控制终端设计

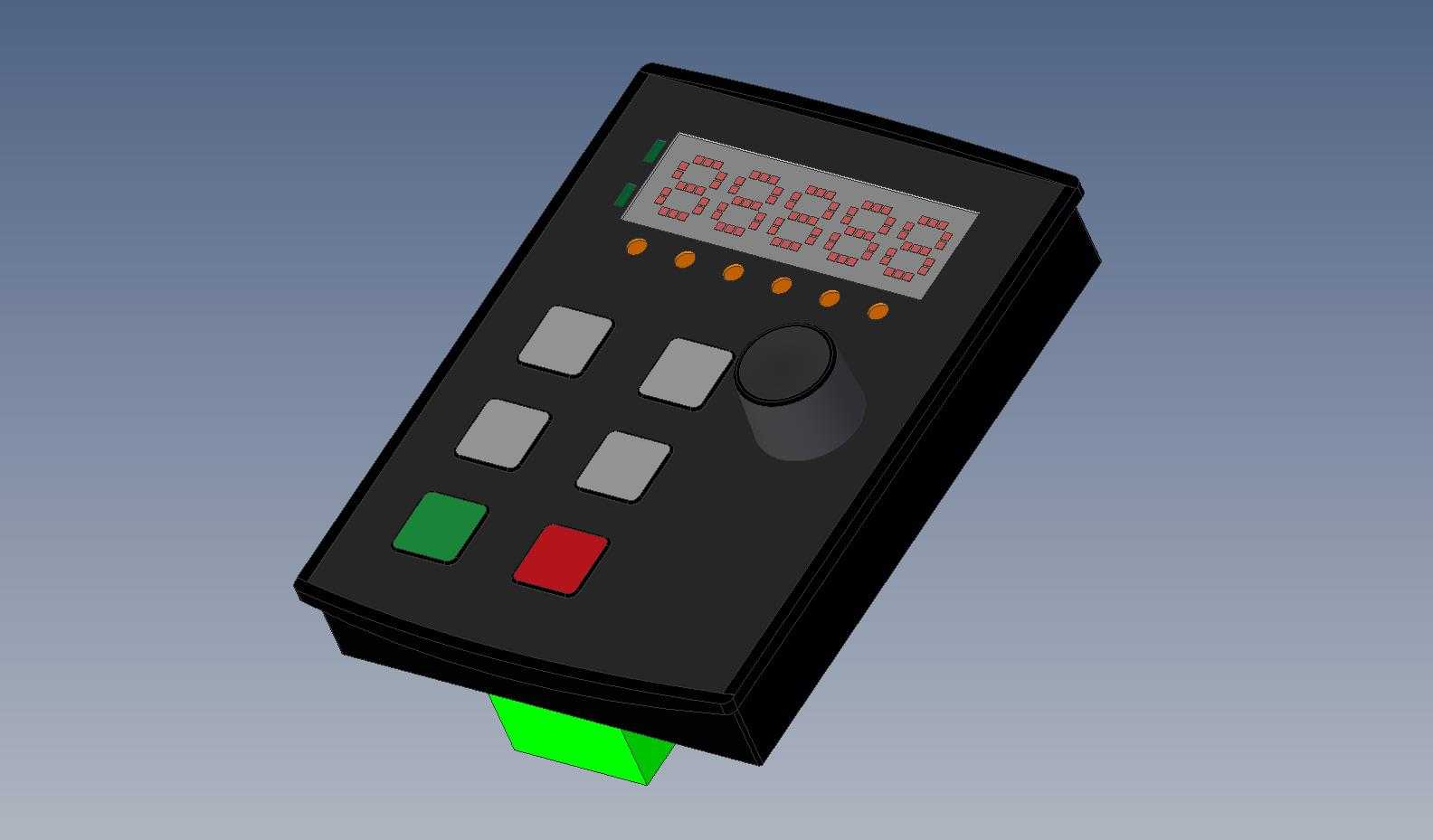

　　这款步进控制终端的设计初衷，是面向中小型自动化设备的步进驱动系统配套需求，解决现场操作人员对步进电机运行参数快速调整、运行状态实时观测的实际痛点，常见应用场景涵盖小型数控进给装置、包装送料机构、流水线点位移栽单元、非标自动化测试工位等需要精准控制步进电机启停、转速、位移步长的作业场景。从实际使用逻辑出发，设备正面的数显区域采用高亮红色数码管配置，即使在车间光照条件复杂、存在一定粉尘或设备遮挡的工况下，操作人员站在1.5米外的常规操作距离也能清晰读取当前的参数数值，数码管下方排布的状态指示灯分别对应运行、故障、方向切换、参数锁定等不同工作状态，无需凑近查看屏幕就能快速判断设备当前的运行工况，减少现场排查的时间成本。

　　操作按键的布局完全贴合一线操作人员的使用习惯，将高频使用的启动、停止功能按键设置在面板下方最易触碰的位置，采用绿、红高对比度配色做功能区分，避免误操作；参数调整、方向切换、模式选择的功能按键排布在数码管与启停按键之间，配合侧边的旋钮编码器，可实现参数的快速粗调与精准微调，相比纯按键调整的方案，参数设置效率能提升40%以上，尤其适合需要频繁切换运行参数的多品种小批量生产工位。

　　结构设计上，整个控制终端采用嵌入式安装的壳体结构，底部预留的接线端子区域做了凸起的导向结构，安装时可直接卡入设备电控柜的预留开孔内，无需额外设计复杂的固定支架，壳体边缘做了2mm的圆角过渡，既避免安装时划伤操作人员手部，也能减少壳体磕碰掉漆的概率；面板与壳体的接缝处设计了内嵌的密封胶条安装槽，可根据使用场景选配防尘密封胶条，适配多粉尘、少量切削液飞溅的机加工现场使用需求。从安装边界来看，终端的整体深度控制在80mm以内，即使是内部空间局促的小型电控柜也能顺利安装，面板的操作区域做了15度的仰角设计，当电控柜安装高度在1.2米到1.5米的常规操作高度时，操作人员无需弯腰或垫脚就能自然看清屏幕、触碰按键，长时间操作也不易产生疲劳。

　　设计过程中充分考虑了不同厂家步进驱动器的适配性，内部的电路板安装柱预留了两种不同尺寸的安装孔位，可兼容常规的通用型控制板卡，无需重新开模就能适配不同通讯协议的控制方案，壳体的壁厚采用2.5mm的ABS工程塑料壁厚设计，既保证了整体结构强度，安装到设备上后不会因为日常按压操作产生壳体变形，也控制了整体的重量，单人就能完成安装接线作业。面板上的按键采用硅胶按键材质，按键行程设置为1.5mm，按压力度控制在1.2N到1.8N之间，既保证按压时有清晰的反馈手感，也能承受百万次以上的按压寿命，满足工业场景下高频操作的使用需求；旋钮编码器的阻尼做了分段式调校，每旋转一个刻度都有清晰的段落感，参数调整时可以精准控制调整步长，不会因为旋钮过松导致参数调整过冲。设备底部的接线接口采用防呆设计，不同功能的接线端子做了不同的宽度区分，现场接线时不会出现插错接口的问题，接线完成后端子区域预留了扎带固定位，可将线束整理固定，避免设备运行过程中线束拉扯导致接线松脱。
