表面贴装式LED电子元器件三维结构

项目分类:变压器/电感器 发布时间:2025-01-20 ID:903305
  • 表面贴装式LED电子元器件三维结构
  • 表面贴装式LED电子元器件三维结构
  • 表面贴装式LED电子元器件三维结构
  • 表面贴装式LED电子元器件三维结构
  • 表面贴装式LED电子元器件三维结构
  • 表面贴装式LED电子元器件三维结构
  • 表面贴装式LED电子元器件三维结构
  • 表面贴装式LED电子元器件三维结构
  • 表面贴装式LED电子元器件三维结构

  这款表面贴装LED的三维结构,是面向高密度PCB组装场景设计的发光指示器件,在工业控制板卡、消费电子主板、车载电子模块、通讯设备面板等场景中,承担设备运行状态指示、信号反馈提示、故障告警标识的核心作用,区别于直插式LED器件,该款贴片结构无需在PCB上预留穿孔焊位,能够适配回流焊自动化生产流程,大幅提升SMT产线的组装效率,同时缩减板件占用空间,适配紧凑型电子设备的内部布局需求。

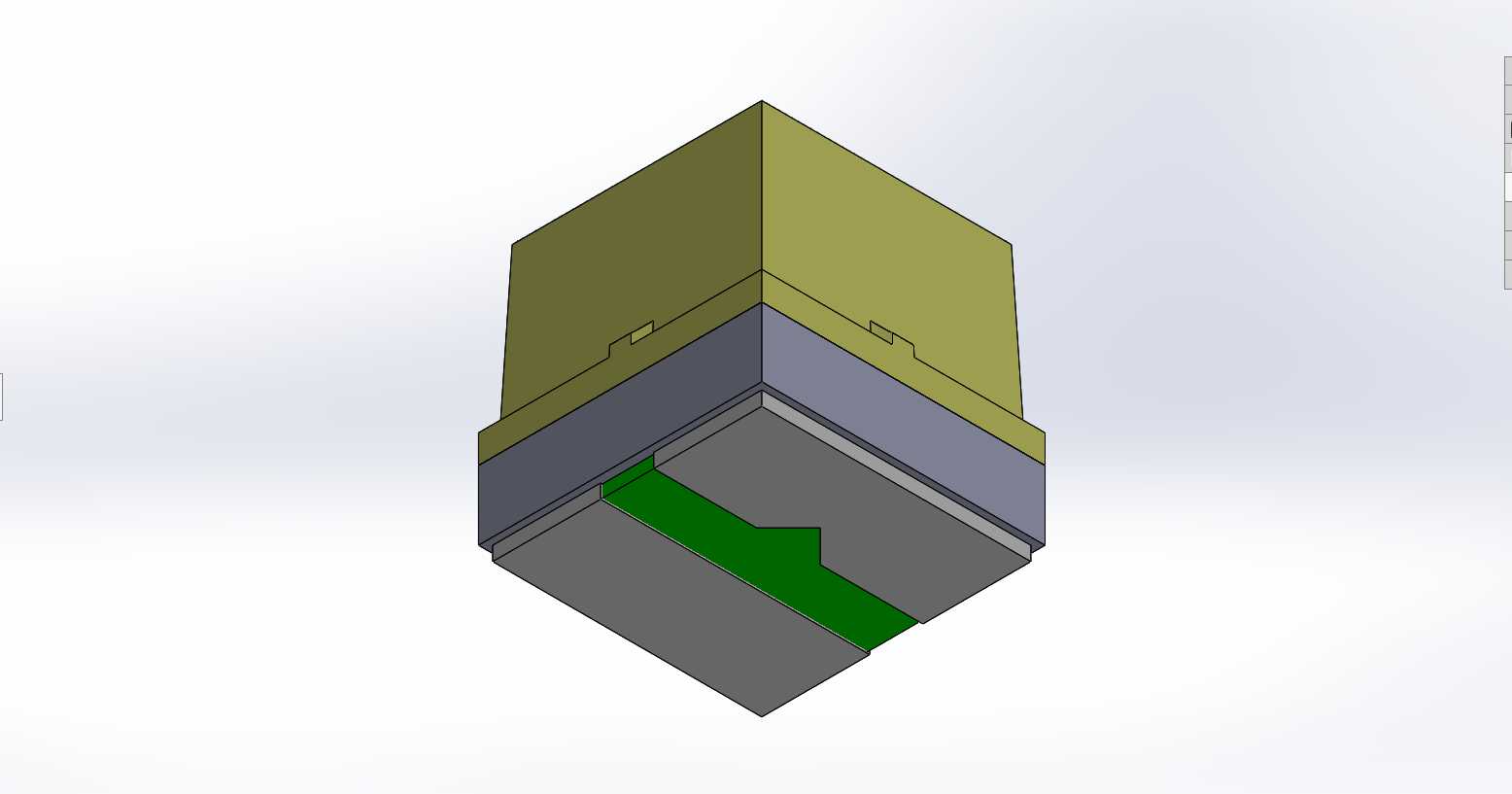

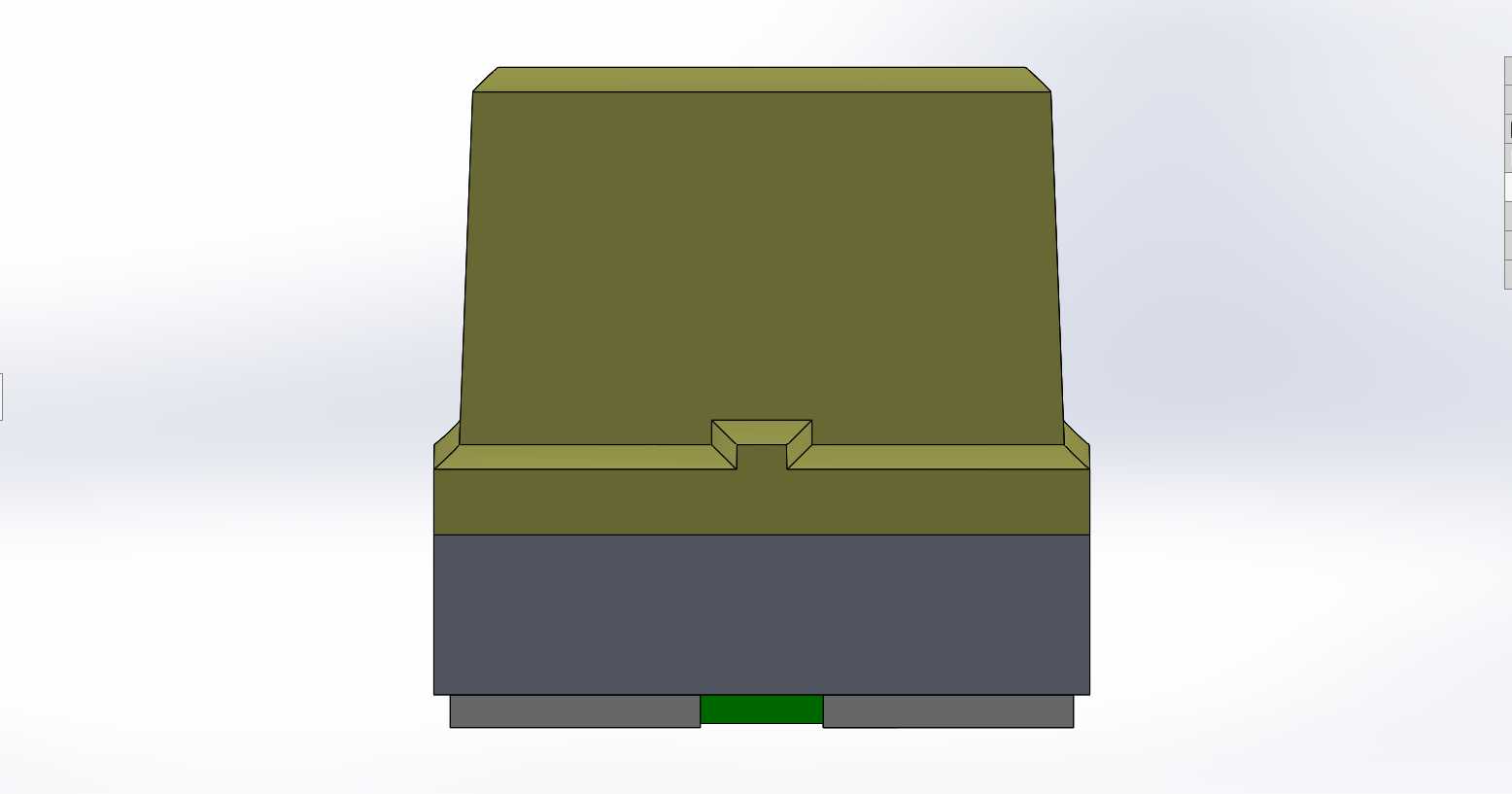

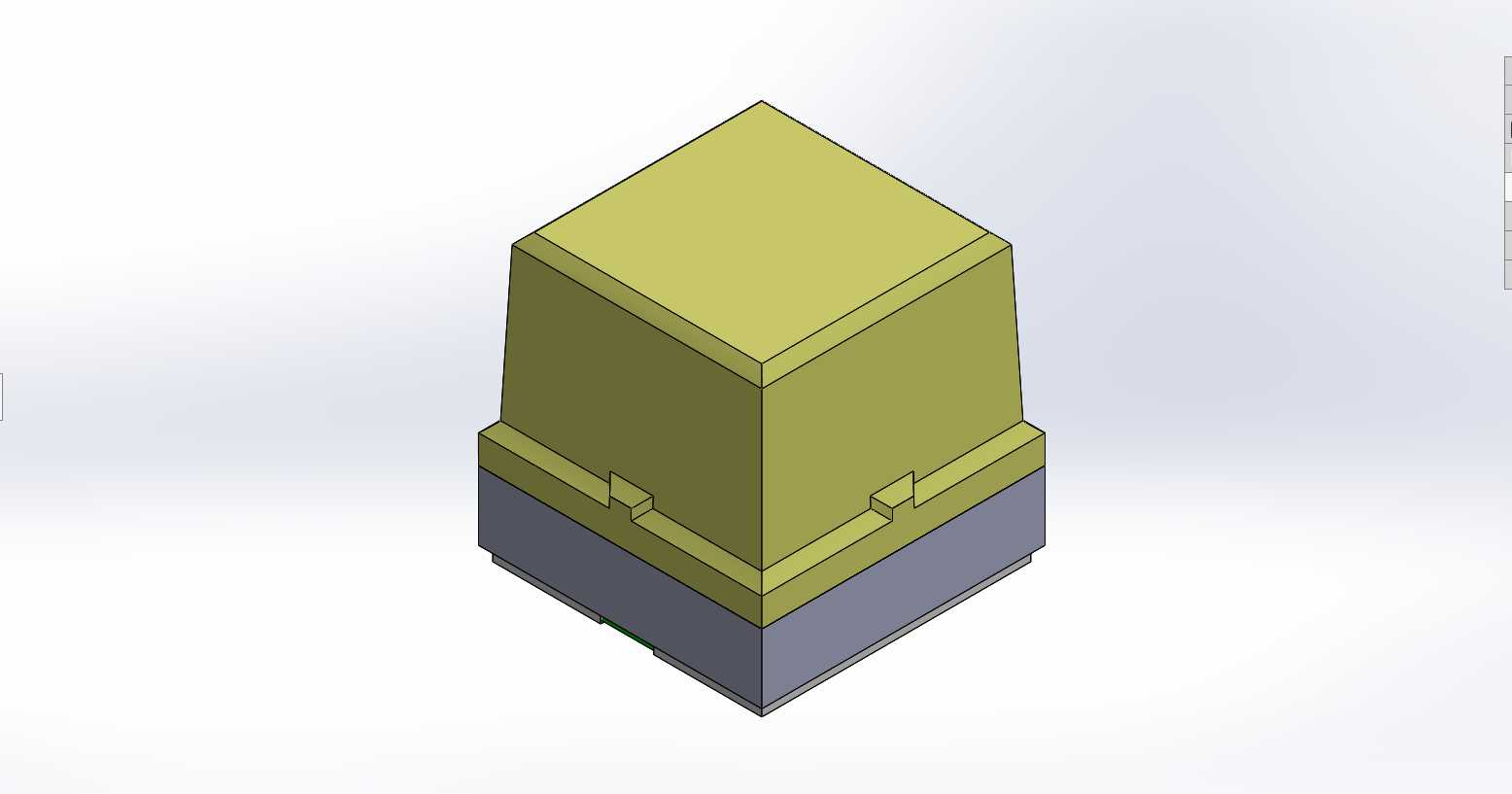

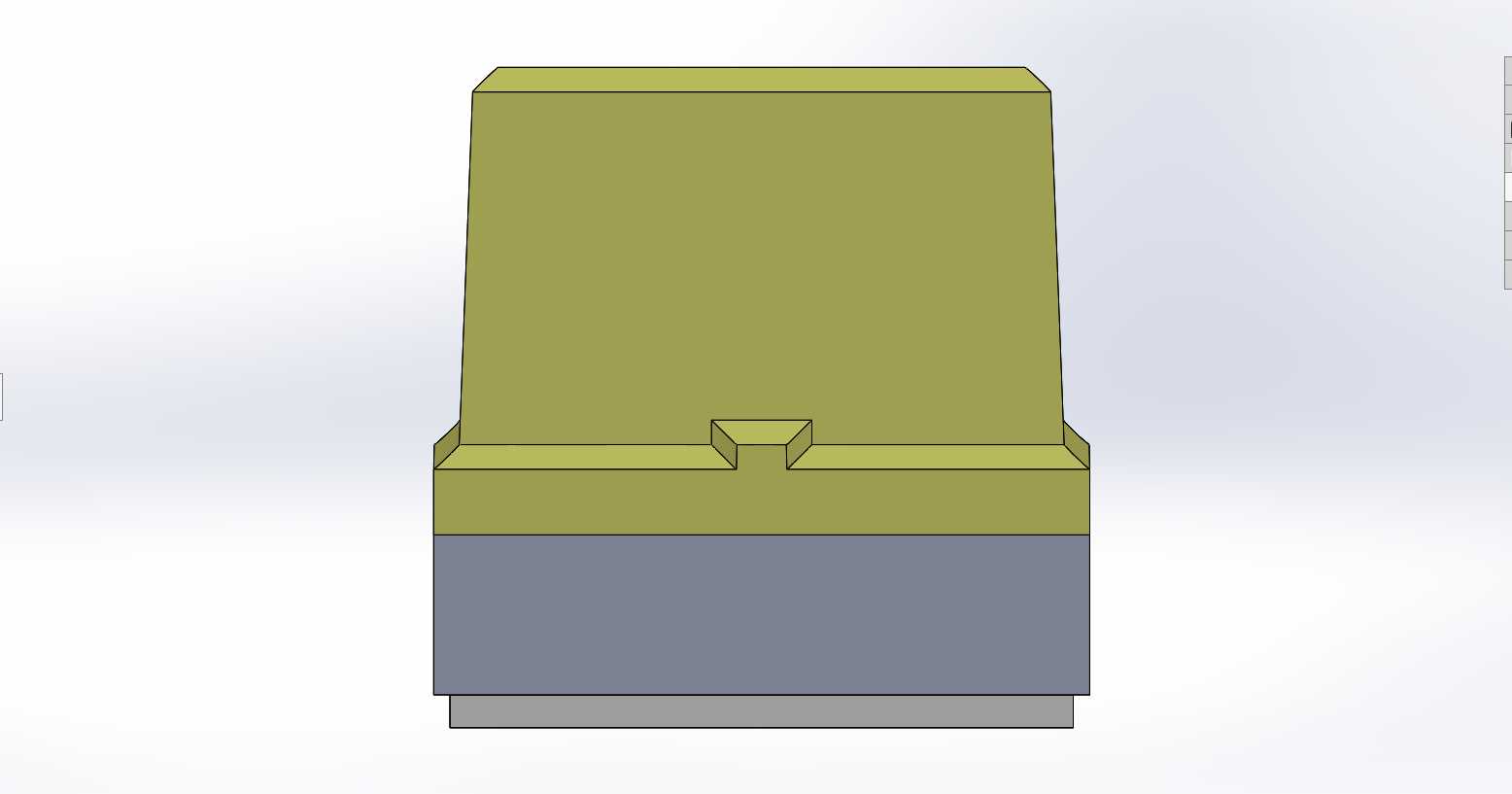

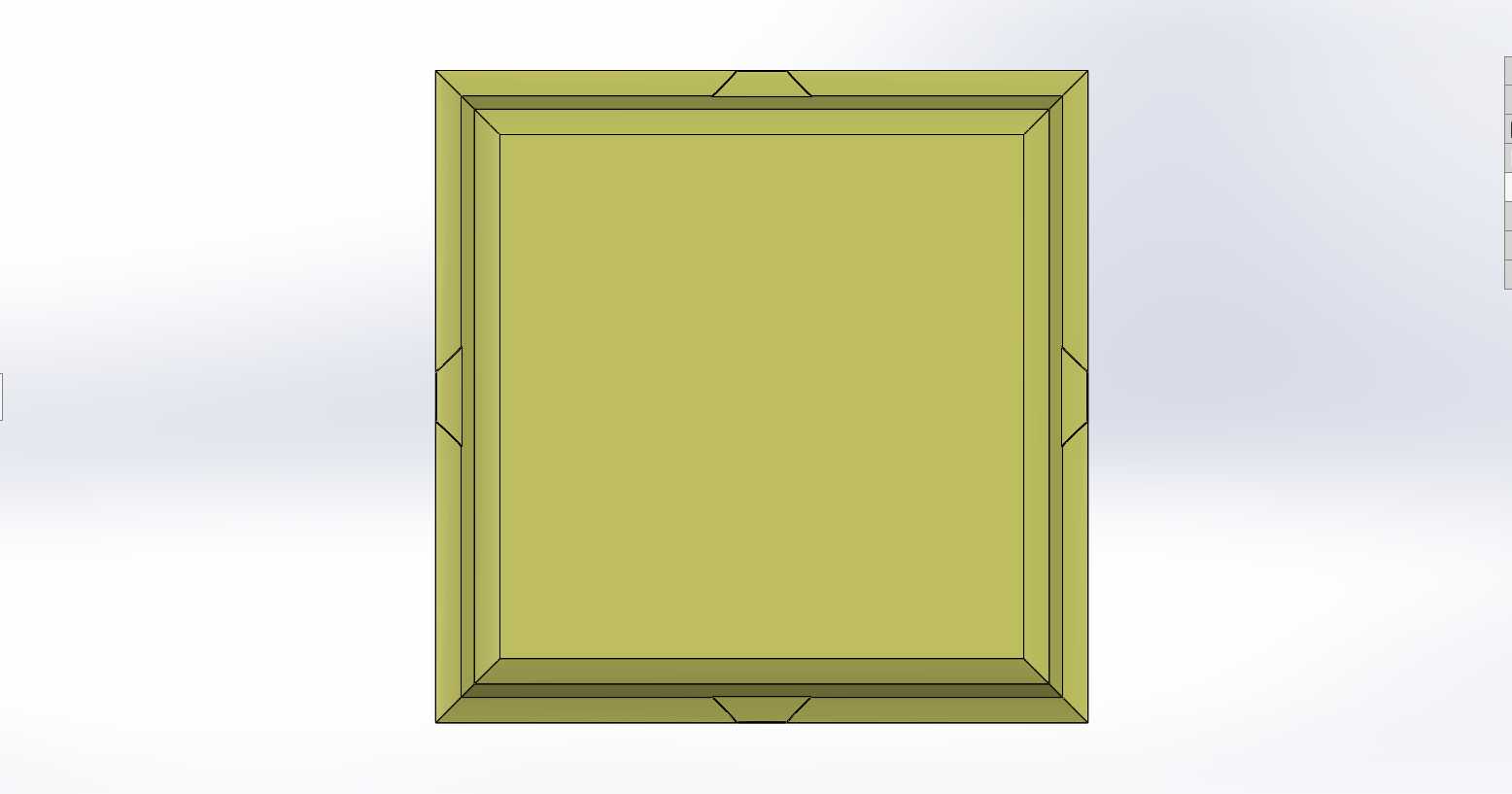

  从结构设计逻辑来看,该器件采用分层堆叠式外形结构,上部为橄榄绿色的透光封装主体,承担光线导出、内部芯片防护的作用,封装边缘做了微小的定位凸台设计,在SMT贴装过程中,能够配合吸嘴抓取定位,同时在回流焊高温过程中,避免器件偏移导致的焊位错位问题;下部为深灰色的基座层,内置电极连接结构,底部与PCB焊盘接触的位置做了平整化处理,保证焊锡浸润时的贴合度,减少虚焊、立碑等贴片常见不良问题。封装整体的棱角做了微小的倒角处理,既避免生产转运过程中边角磕碰导致的封装破损,也能在光线导出时减少边缘暗区,提升发光面的均匀度。

  在安装边界设计上,该器件严格遵循表面贴装器件的焊盘设计规范,基座的长宽尺寸匹配标准SMD焊盘的预留间距,工程师在进行PCB Layout时,可直接按照器件的外形轮廓预留焊位与丝印标识,无需额外调整封装间距;器件的整体高度控制在低剖面范围内,不会在板件组装后与上方的结构外壳、屏蔽罩产生干涉,适配超薄型电子设备的内部堆叠要求。基座两侧的微小凸块结构,除了贴装定位作用外,在器件焊接完成后,能够与焊锡形成咬合结构,提升器件与PCB板的连接强度,在设备遇到振动、冲击工况时,避免器件脱落导致的指示功能失效。

  从实际使用的功能特性来看,该款贴片LED的封装结构能够适配不同发光颜色的芯片封装需求,工程师在进行设备选型时,可根据不同的状态指示需求,选择对应发光波长的型号,无需调整PCB焊盘设计,提升板件的通用化程度。封装材料采用耐温工程塑料,能够承受回流焊过程中的高温冲击,不会出现封装变形、透光率下降的问题,同时具备一定的耐候性,在工业场景的温湿度波动环境下,能够长期保持结构稳定性,避免封装开裂导致的内部芯片受潮损坏。

  在三维建模过程中,该模型严格还原了器件的分层结构、定位凸台、边角倒角等细节特征,结构工程师在进行整机结构设计时,可直接导入该模型进行装配干涉检查,验证器件与周边结构件、屏蔽件的间距是否满足安全要求,避免后期开模后出现装配干涉问题;PCB工程师在进行封装建库时,也可参考该模型的外形尺寸,精准绘制丝印层与焊盘层,保证贴装坐标的准确性。不同于简化的示意性模型,该结构还原了实际器件的所有装配特征,包括基座底部的电极接触面、封装层与基座的结合台阶,能够满足虚拟装配、产线模拟、数字孪生建模等不同场景的使用需求,帮助工程师在设计阶段就充分验证器件的适配性,减少打样阶段的反复调整成本。

  在实际的设备维护场景中,该款贴片LED的标准化尺寸设计,也方便后期维修更换,无需定制特殊型号的替换件,降低设备的后期维护成本。同时,低剖面的结构设计也减少了器件在板件上的突出高度,在设备进行三防漆涂覆过程中,能够保证漆层均匀覆盖器件周边,避免出现漆层堆积导致的发光遮挡问题。
