KSD301双金属温控保护元件结构设计

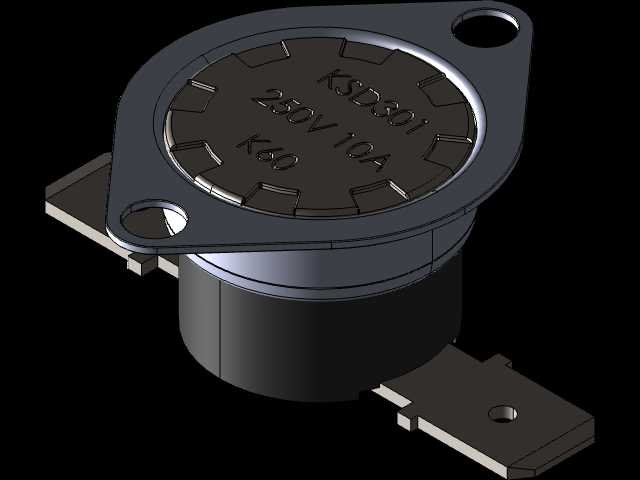

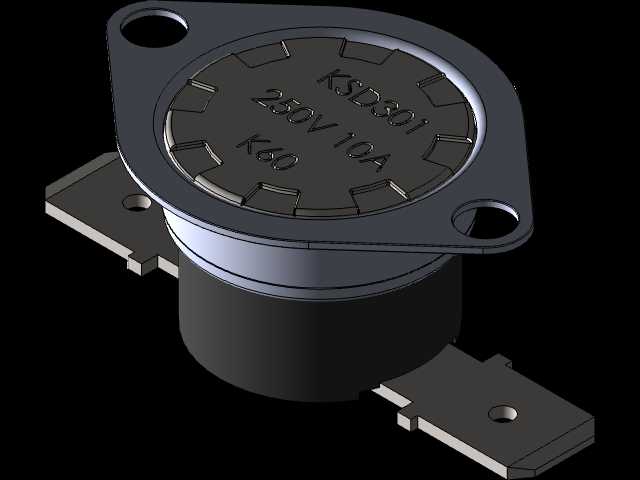

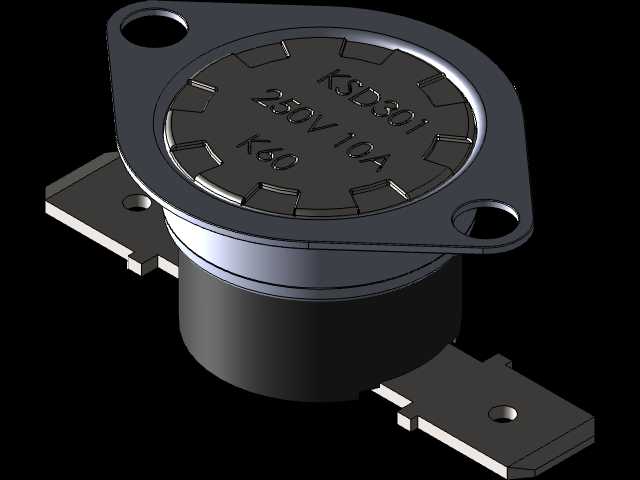

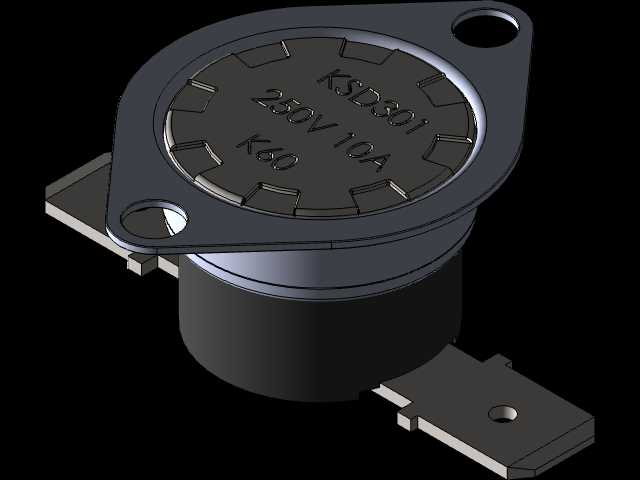

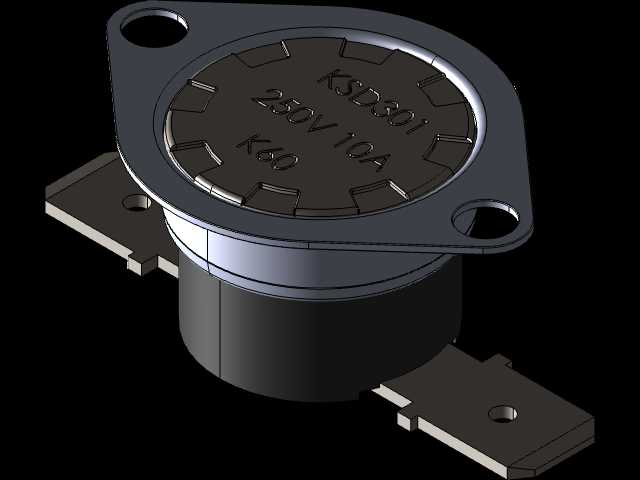

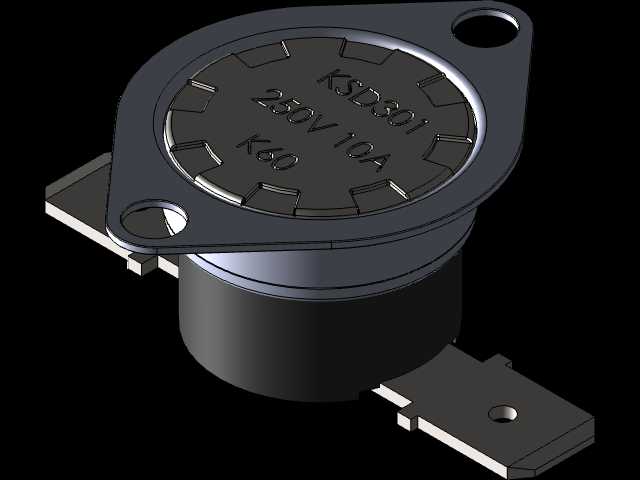

　　在各类电源配套、电热设备、家用小电器的电路过热防护场景里，这类突跳式双金属温控件是普及率极高的被动保护部件，日常做结构选型、配套建模时，经常需要精准还原其安装边界与外形细节，避免后续装配出现干涉、安装孔位错位的问题。这款温控件的核心功能是在被监测部位达到设定动作温度时，依靠内部双金属碟片的受热突跳形变，快速推动触点机构断开电路，避免设备因过热出现绝缘老化、元器件烧毁甚至起火的风险，当温度回落至安全复位值后，触点可自动闭合恢复电路导通，属于常闭型过热保护元件，额定通断能力适配250V交流工况下10A的负载，常规动作温度档位覆盖从几十摄氏度到一百多摄氏度的常用防护区间，能满足多数民用、工业低压电热类设备的过热防护需求。从结构设计逻辑来看，整个元件采用金属外壳全封装结构，顶部的圆形封盖直接作为感温面，安装时需要保证这个面与被监测的发热部位紧密贴合，才能准确传递温度，减少感温延迟，避免保护动作滞后带来的风险。外壳侧边延伸出带两个安装孔的固定耳，两个孔位的中心距、孔径都做了标准化设计，适配市面上通用的温控器安装位，既可以用螺丝直接锁附在设备的金属支架、发热壳体上，也可以配套卡扣做快速固定，安装耳的厚度做了减薄处理，既保证足够的结构强度承受锁附力矩，又不会过多占用安装空间。

　　元件底部伸出两个插片式接线端子，端子的厚度、宽度适配标准6.3mm规格的冷压接线端子，接线时不需要额外焊接，直接插接即可完成电气连接，端子的伸出长度做了冗余设计，既方便接线操作，也能避免插接时外力直接作用到外壳密封部位，破坏内部的密封结构。做三维建模还原这个零件时，首先要优先确认安装边界的几个核心尺寸：固定耳上两个安装孔的中心距、安装面到端子末端的总高度、两个接线端子的中心距与伸出长度、顶部感温面的直径，这些尺寸直接决定了后续装配时会不会和周边的结构件、走线、绝缘件产生干涉。

　　很多新手建模时容易忽略固定耳的弯折角度与外壳的同轴度细节，实际量产的零件里，固定耳的平面与顶部感温面是平行的，锁附后能保证感温面完全贴紧被测面，如果建模时角度出现偏差，实际装配就会出现感温面贴合不严、温度检测不准的问题。内部的双金属碟片是整个元件的核心功能件，建模时虽然不需要完全还原碟片的微观形变结构，但要预留出内部腔体的足够空间，保证碟片突跳时的活动行程不会被干涉，触点的开距也要符合安规要求，断开后的电气间隙满足低压电器的绝缘要求，避免断开后出现拉弧、击穿的问题。外壳的卷边结构是密封的关键，建模时要还原卷边的圆弧过渡，不能做成直角结构，否则既不符合实际加工工艺，也会在装配时割破配套的绝缘垫片。

　　在实际选型应用中，这类温控器常被布置在电源变压器的绕组表层、电热管的固定支架、电机的端盖部位，直接监测核心发热部件的温度，和保险丝的一次性保护不同，它可以实现温度超限后的断电保护，温度回落自动复位，适合需要反复启停、具备温度自恢复能力的设备防护场景。建模时还要注意接线端子的倒角细节，实际端子的插接端做了小角度的导入倒角，方便冷压端子顺利插接，不会出现插偏、端子变形的问题，端子与外壳结合的部位做了密封填充，建模时要还原这个部位的台阶结构，保证密封位置的结构强度。另外，外壳表面的标识刻印区域要预留足够的平面空间，方便后续丝印或激光刻印型号、额定参数、动作温度值，标识区域的位置要避开安装耳与接线端子，保证安装后参数标识清晰可见，方便后期检修时识别元件规格。做配套结构设计时，还要在温控器的周边预留足够的电气绝缘间隙，因为外壳是金属材质，带电部位与外壳之间的绝缘要满足安规要求，通常会在感温面与被测带电部件之间加垫导热绝缘片，建模时要预留出绝缘片的厚度空间，避免锁附后绝缘片被压破造成短路。
