美规两插墙装电源适配器外壳结构

项目分类:变压器 发布时间:2025-01-20 ID:903321
  • 美规两插墙装电源适配器外壳结构
  • 美规两插墙装电源适配器外壳结构

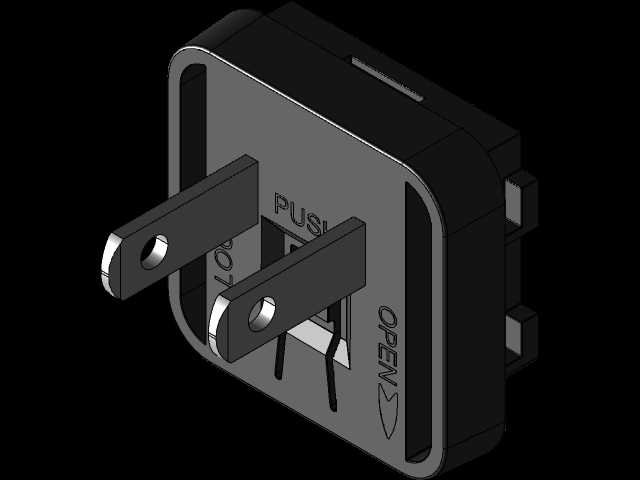

  这款墙装式电源适配壳体的三维结构,核心面向小功率AC-DC电源转换场景设计,日常多用于消费类电子、小型智能硬件的外接供电环节,直接插接在墙面86型插座面板上使用,无需额外引线占用桌面空间,是小功率电源类产品最常见的结构形态之一。从实际安装边界来看,壳体整体采用圆角方形轮廓,插脚突出端面的长度严格匹配美规两插的安规要求,插脚根部做了圆弧过渡处理,避免插接过程中应力集中导致插脚弯折;壳体背部贴合墙面的平面做了0.3mm的微凸处理,抵消墙面插座面板的安装公差,保证插接后壳体与墙面贴合紧密,不会出现歪斜晃动的情况。

  结构设计上采用上下扣合的装配逻辑,侧面预留的PUSH与OPEN标识对应卡扣的解锁位置,生产装配时无需额外螺丝固定,将内置PCB板与插脚组件预装在下壳后,对准卡扣按压上壳即可完成整机组装,能有效提升产线装配效率,降低紧固件的物料成本。插脚与内部PCB的连接采用压接式结构,插脚尾部设计有倒刺结构,插入PCB对应的焊盘孔后可先通过机械结构预固定,过波峰焊时不会出现插脚偏移的问题,能有效控制插脚的位置度公差,避免出现插脚间距不符合安规要求、无法顺利插入插座的问题。壳体侧面预留的开槽位置对应内部变压器的散热需求,小功率电源虽然发热总量不高,但长时间满载工作时内部绕组的热量需要通过壳体缝隙形成的微对流散出,开槽位置避开了高压区域的爬电距离要求,不会出现安全隐患。从建模逻辑来看,整个壳体的壁厚控制在1.8mm,采用ABS阻燃材料注塑成型时,这个壁厚能保证熔体在模腔里的流动顺畅,不会出现缺胶、缩水的问题;插脚位置的壳体局部加厚到2.5mm,用来承受插接时的推力,避免长期插拔后壳体出现开裂。

  壳体内部设计有多个定位筋条,对应PCB板上的定位缺口,装配时PCB板顺着筋条滑入即可自动对齐位置,不需要额外治具固定,筋条的高度比PCB板厚度高0.2mm,上壳扣合后对应的压筋刚好压住PCB板,避免产品跌落时PCB板在壳体内晃动导致元器件松脱。考虑到墙插使用时可能遇到的外力拉扯,插脚与壳体结合的位置设计了一圈密封凸台,既可以阻挡日常使用时的灰尘、溅水进入壳体内部,也能增强插脚根部的结构强度,就算电源线受到侧向拉力,力量也会通过凸台分散到整个壳体上,不会直接作用在插脚与PCB的焊接点上。

  外形尺寸方面,壳体整体边长控制在40mm以内,厚度不超过28mm,插接在墙面插座上不会遮挡相邻的插座插孔,这个尺寸边界是经过多轮场景验证的——如果壳体尺寸过大,会挡住双联插座的另一个插孔,导致插座利用率下降,过小的尺寸又无法容纳常规的小功率变压器与整流滤波电路,在元器件布局与安装空间之间做了比较合理的平衡。壳体表面采用细晒纹处理,既不会像光面外壳那样容易残留指纹划痕,也能在注塑时降低表面瑕疵的可见度,提升成品良率。插脚采用铜镀镍材质,建模时还原了插脚表面的倒角与安装孔,这个安装孔对应美规插座里的弹片锁定结构,插入后弹片卡入孔位可以提升接触可靠性,避免插头因为自重松脱。
