电源变压器用绝缘定位塞子结构设计

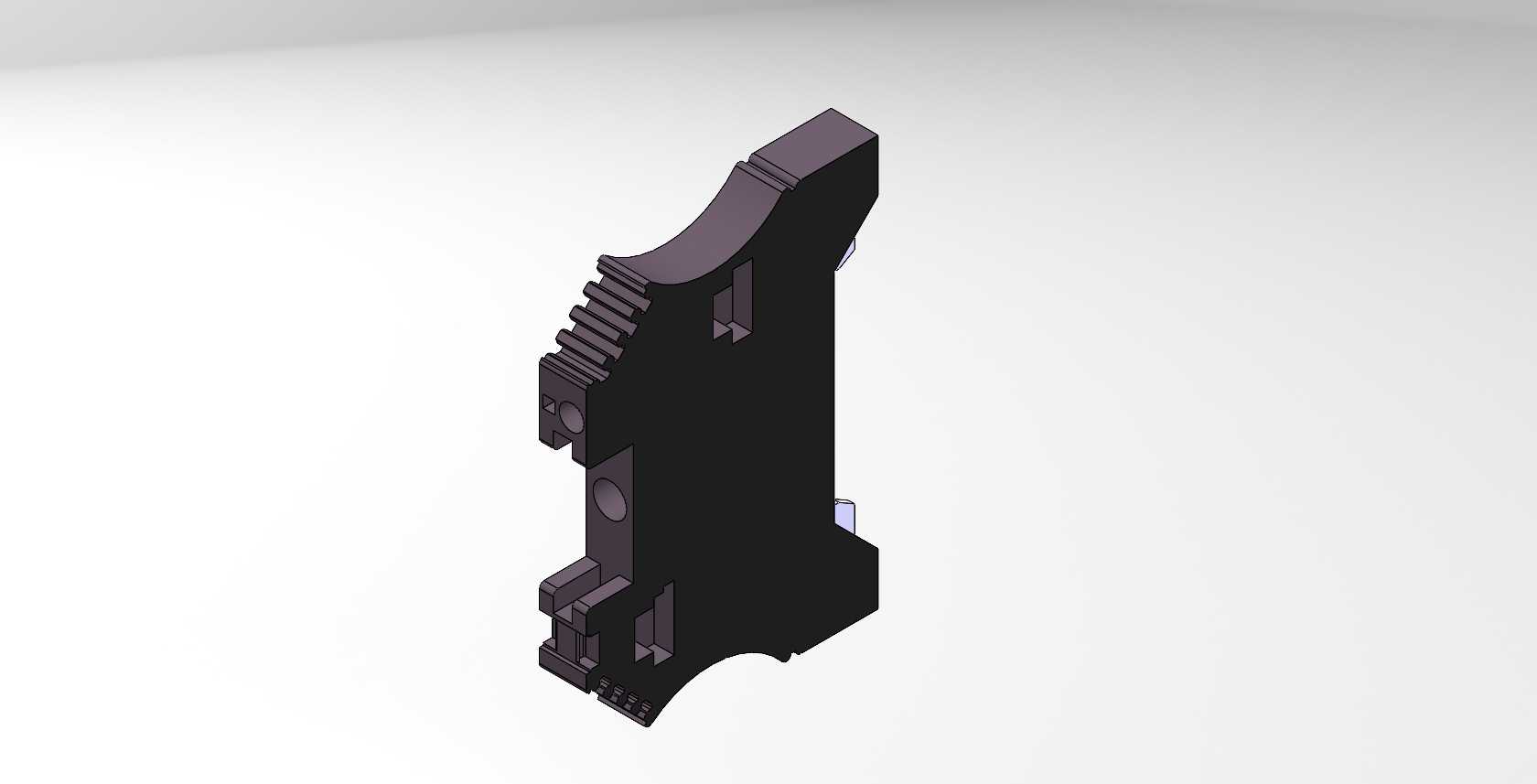

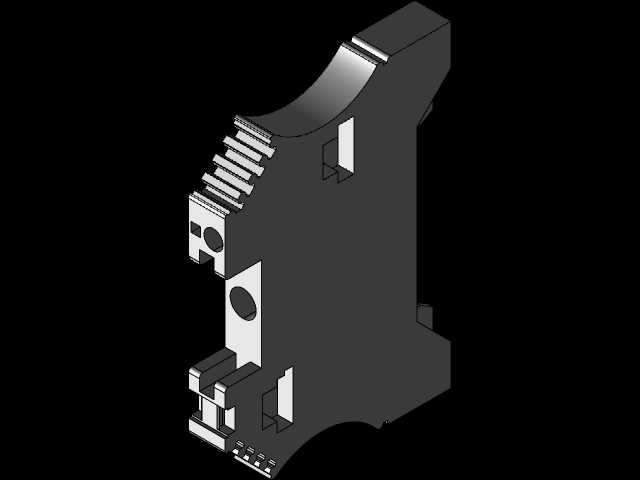

　　在低压配电、工业控制设备的电源变压器装配环节，这类塞子属于绕组端部与壳体之间的核心定位绝缘部件，日常接触的批量变压器组装场景里，不少绕组移位、层间绝缘磨损的故障，追根溯源都是端部定位件的结构匹配度不足导致的。不同于普通的平面绝缘垫片，这个塞子的异形轮廓完全贴合变压器绕组端部的弧形轮廓与壳体卡槽的安装位，侧面的多道阶梯齿结构不是装饰性设计，每一道齿的高度都对应绕组层间的绝缘纸伸出高度，装配时齿槽刚好卡入层间绝缘纸的缝隙，既可以避免绝缘纸在浸漆、烘干过程中出现移位翘边，也能在变压器长期运行受温度循环影响时，给绝缘材料的热胀冷缩预留微量形变空间，不会出现绝缘件挤压开裂的问题。

　　从结构设计的逻辑来看，塞子主体的非对称轮廓是匹配变压器壳体内腔的单侧安装空间做的适配，上部的弧形缺口对应绕组引出线的走线路径，不会挤压引出线的绝缘层，侧面预留的两个方形卡槽是和壳体内部的定位凸台做过盈配合，装配时不需要额外打胶或者加装紧固件，顺着卡槽推入就能达到固定的扭矩要求，批量装配时能大幅减少单台产品的组装工时。做结构校核的时候要注意，塞子的整体安装边界要控制在绕组端部与壳体内壁的间隙范围内，突出绕组端面的高度不能超过3mm，不然会顶住变压器上盖导致壳体密封不严，侧面的卡扣凸起高度要控制在0.8mm到1.2mm之间，过松会在设备运输振动过程中出现塞子脱落，过紧则会导致装配时壳体定位凸台被撑裂，尤其是采用阻燃PP或者增强尼龙材料注塑的时候，材料成型后的收缩率会影响卡扣的实际尺寸，建模时要提前预留0.2mm的成型公差。

　　塞子下部的开槽结构是对应变压器铁芯的叠片端部位置，装配后开槽刚好卡在铁芯叠片的凸台上，能同时限制绕组的径向位移和铁芯的轴向窜动，相当于一个部件同时实现了绕组定位、绝缘隔离、铁芯限位三个功能，相比传统方案里分开设置绝缘垫片、定位卡块、铁芯压块的设计，能减少三个零部件的采购、仓储、装配环节成本，也避免了多个零件配合时的公差累积问题。在实际的应用场景里，这类塞子多用于小功率开放式电源变压器，比如工控设备内部的控制变压器、小型家电的电源变压器、照明回路的隔离变压器，这类变压器的内部安装空间紧凑，没有多余的位置设置复杂的固定结构，靠这类一体化的定位绝缘塞子就能完成端部的所有固定与绝缘需求。

　　建模过程中要注意所有棱角位置都做了R0.5以上的圆角过渡，没有尖锐的边角，一方面是注塑成型时避免出现应力集中导致的零件开裂，另一方面是装配时不会划伤工人的手，也不会划破绕组的漆包线绝缘层和绝缘纸，之前接触过的同类不合格产品，就是因为边角没做圆角处理，装配时划破漆包线导致变压器耐压测试不合格，批量返工的成本远高于零件本身的开模成本。另外塞子表面的防滑纹理是设置在手指接触的装配位置，纹理深度0.3mm，不会影响零件的整体尺寸，装配时工人戴防滑手套也能顺利推入到位，不会出现打滑的问题。做结构验证的时候，要模拟-20℃到120℃的温度循环环境，验证塞子的形变率不超过0.5%，不会因为长期高温运行出现脆化脱落，也不会因为低温环境收缩导致定位失效，毕竟变压器长期运行时绕组的温升会达到几十K，绝缘件的耐温性能直接决定整台变压器的使用寿命。
