工业电源设备防护外壳结构设计

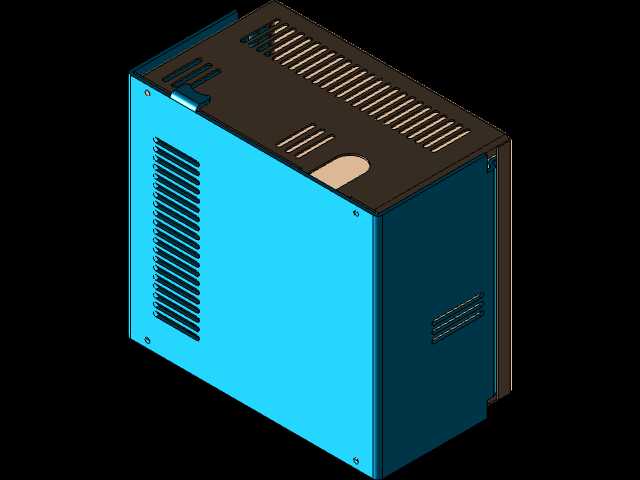

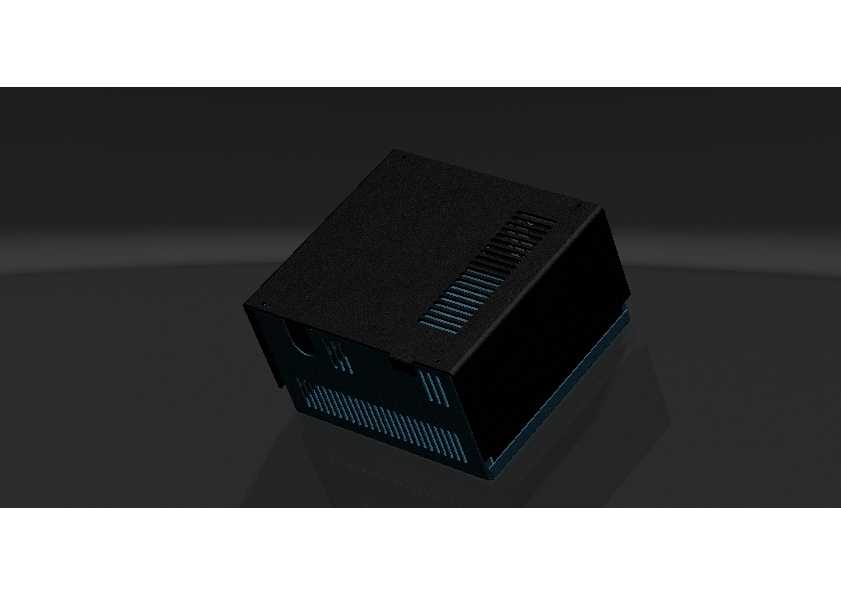

　　在工业电气配套场景中，这类电子设备外罩主要承担电源变换类核心器件的物理防护与运行环境保障作用，常见于车间分布式供电节点、小型工控设备内置电源模块、实验室测试电源单元等安装场景，直接覆盖在电源变压器、整流调压组件的外部，隔绝生产现场的金属碎屑、浮尘、飞溅切削液，同时避免运维人员误触内部带电接线端与发热元器件。从结构设计逻辑来看，整个壳体采用六面体拼接式钣金结构，主体为封闭腔体，仅在对应内部发热功率器件的顶面开设长条形阵列通风槽，槽孔的宽度控制在3mm以内，既保证冷热空气形成上下对流的散热通道，又能阻挡直径较大的金属杂物落入腔体内部；侧面下部同样布置了竖向窄缝通风孔，和顶面通风槽形成完整的散热风道，当内部器件满负载运行时，热空气从顶面槽口排出，外界冷空气从侧下方缝隙补入，无需额外加装风扇即可满足小功率电源模块的自然散热需求。

　　壳体的安装边界设计充分考虑了现有电源组件的适配性，底部预留了和标准安装导轨匹配的卡扣位，也可通过四角的沉头孔直接固定在设备安装板上，整体外形长宽高比例适配常规100W-500W功率段的电源变压器组件，内部腔体预留了10mm的走线余量，方便高压输入、低压输出线缆的排布与固定，侧壁对应接线端子的位置预留了可拆卸的穿线盖板，现场接线时无需拆开整个上盖，仅需拆下对应位置的小盖板即可完成端子压接与线路整理。

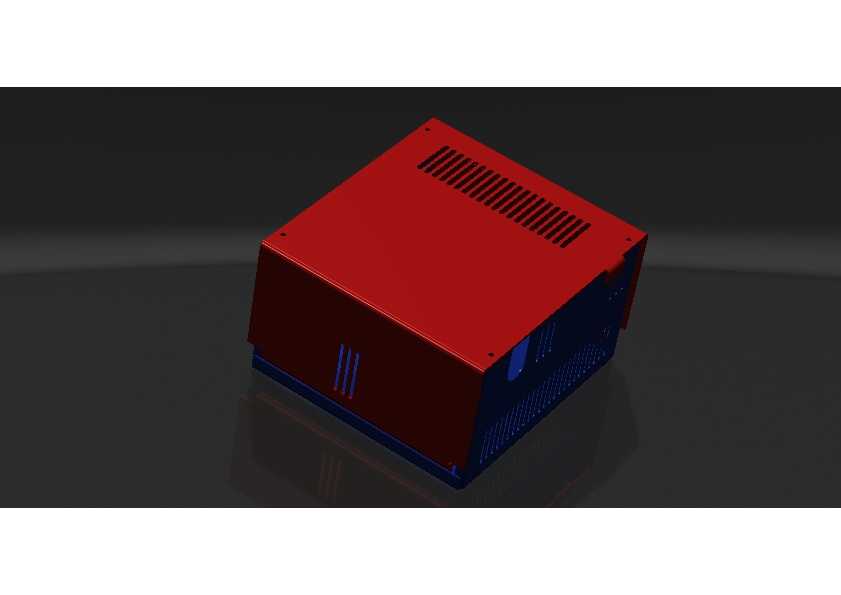

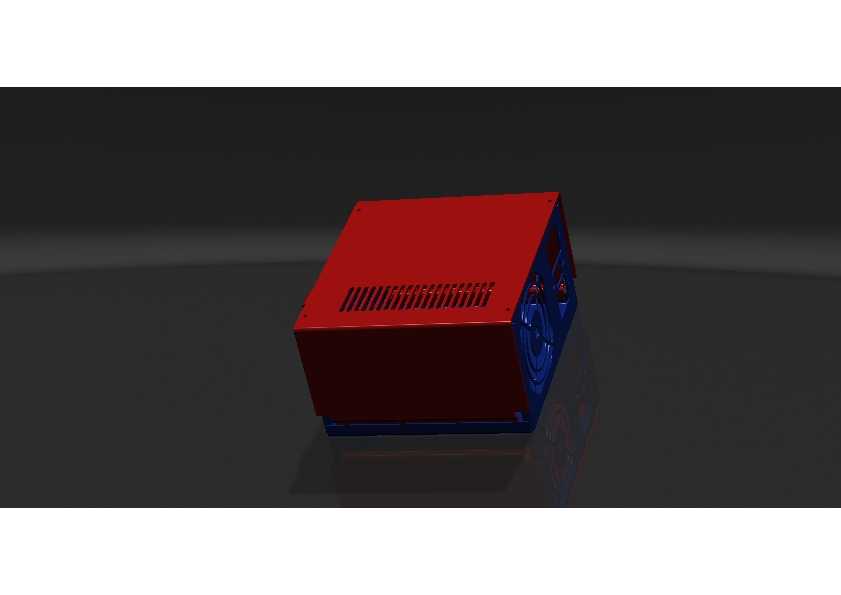

　　壳体的边角处做了小半径折弯处理，既避免钣金锐边划伤安装人员，也提升了壳体整体的结构刚性，减少冲压加工后的板材变形量；表面采用静电喷塑处理，红色的外涂层具备基础的绝缘性能，同时在车间多设备排布的场景中，红色壳体可以快速标识出电源类器件位置，方便运维人员快速定位检修。在细节设计上，壳体的拼接缝隙控制在0.5mm以内，配合接缝处的导电泡棉衬垫，可以实现基础的电磁屏蔽效果，减少内部电源模块工作时产生的电磁干扰对外围敏感测控元件的影响，同时也能阻挡外界的电磁干扰影响电源输出的稳定性。壳体底部和安装面之间预留了2mm的垫高间隙，避免安装板面的凝露直接接触壳体底部造成锈蚀，也能让底部的通风缝隙保持通畅，不会因为紧贴安装板堵死下部进风通道。

　　这类外壳的结构设计没有冗余的装饰性结构，所有特征都服务于防护、散热、安装便捷性三个核心需求，在建模过程中需要重点关注折弯工序的工艺合理性，所有折弯内角都预留了和板材厚度匹配的折弯半径，避免折弯处出现板材开裂问题，通风槽的排布避开了壳体的折弯受力区，防止冲压槽孔后降低壳体整体的抗形变能力，安装孔的位置公差控制在±0.1mm范围内，保证和标准电源组件、安装导轨的适配性，不会出现孔位错位无法安装的问题。针对不同的安装场景，该壳体的结构也具备一定的拓展性，若应用在高粉尘环境中，可在通风槽内侧加装防尘滤网，滤网通过壳体上预设的卡槽固定，无需额外打孔即可完成加装；若应用在高振动的设备配套场景中，可在壳体和安装面之间加装橡胶减震垫，通过底部安装孔的余量调整固定位置，抵消设备运行时的振动传递，避免壳体内部的元器件受振动影响出现接线松动。
