XJLink2程序烧录调试器结构设计

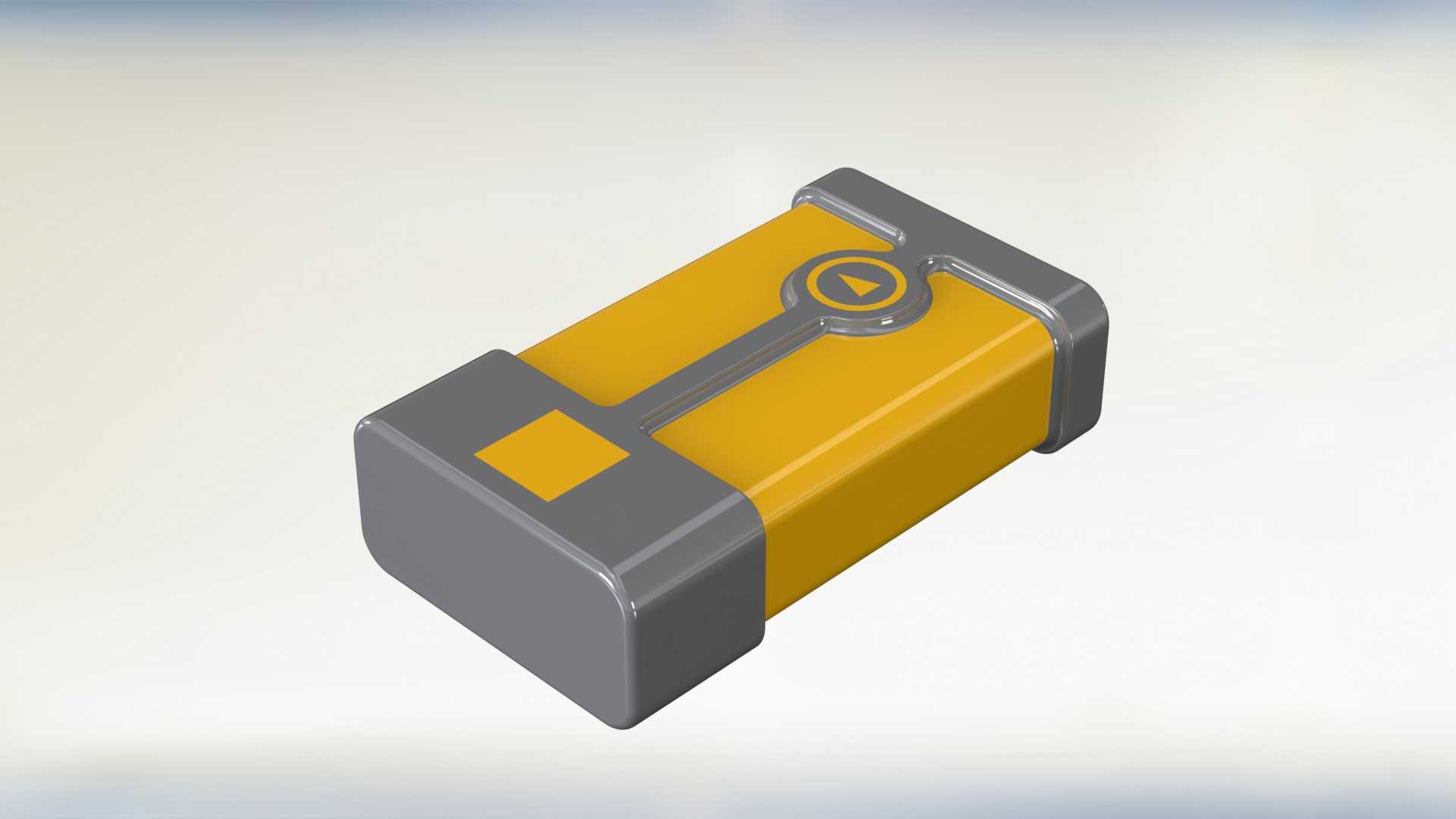

　　这款XJLink2程序调试烧录装置，主要面向电路板量产测试、嵌入式硬件开发阶段的程序烧写与链路调试场景，在电子制造产线的在线测试工位、研发实验室的硬件验证台都属于高频使用的工装类设备。从结构设计来看，整体采用两端硬质封边加中部主体的分段式壳体结构，两端的灰色硬质端壳做了大圆角过渡处理，既可以避免日常拿取、放置时的尖锐边角磕碰，也能在设备不慎滑落时通过端壳的形变吸收部分冲击能量，保护内部的电路主板与接口组件。中部主体的黄色壳体区域做了内凹的防滑筋条设计，筋条沿设备长度方向延伸，单手抓取时手指刚好可以贴合在筋条两侧的凹陷区域，即便手上带有少量焊锡膏、防静电手套表面有滑石粉，也能稳定握持不会滑脱。

　　设备顶面居中设置的带环形标识的操作按键，按键周边做了凸起的防护围边，高度略高于按键表面，能够避免设备堆叠放置、或者工作台面杂物挤压时误触发按键，按键表面的播放标识采用凹印工艺填充耐磨涂层，长期按动也不会出现标识磨损脱落的问题。端壳侧面预留的方形标识区域，可根据产线的工位编号、设备资产编号粘贴标签，区域做了微磨砂处理，标签粘贴后不会因为日常擦拭出现卷边脱落。从安装边界来看，设备整体采用方正的长条式外形，没有外凸的易损结构，可直接平放在防静电工作台面，也可通过端壳预留的隐形挂孔挂载在测试工位的侧挂支架上，占用的台面空间极小，不会和周边的示波器、电源供应器等测试设备产生空间干涉。

　　内部结构设计上，壳体的卡扣配合位置做了0.2mm的间隙预留，既可以保证上下壳组装时的顺畅度，也能在设备长期处于温湿度变化较大的产线环境时，避免壳体热胀冷缩出现接缝开裂的问题。接口区域设置在端壳的内侧凹陷位置，连接线插入后接头部分不会突出壳体外轮廓，拉扯连接线时外力会直接作用在端壳结构上，不会传递到内部电路板的焊盘位置，大幅降低长期使用后接口虚焊的故障概率。在实际使用场景中，这类调试器需要长时间连接目标电路板进行持续的程序烧写与信号通讯，壳体的散热设计采用了壳体内部的导热筋条将主板发热区域的热量传导到整个金属质感的端壳上，通过端壳的大面积表面被动散热，无需额外设置散热孔，能够阻挡产线环境中的焊锡烟尘、细小纤维碎屑进入设备内部，减少日常维护的清理频次。

　　设备的边角全部做了R3以上的圆角处理，在产线工位之间传递、收纳到工具包时，不会刮擦损坏其他测试线缆的绝缘层，也不会刮花工作台面的防静电胶皮。从结构设计的细节考量，壳体的合模线位置设置在设备侧面的中线上，合模线做了打磨抛光处理，日常拿取时不会有割手的触感，也不容易在合模线位置积存灰尘污渍，擦拭清洁时仅需用无尘布沿壳体长度方向擦拭即可完成清洁。针对产线使用中经常出现的连接线拉扯问题，端壳的接口位置额外做了加厚的筋条支撑，接口焊盘对应的壳体内部位置设置了支撑柱，主板锁紧后支撑柱刚好抵在主板接口区域的背面，承受插拔连接线时的侧向推力，避免主板出现形变导致元器件虚焊。
