伊顿T0系列凸轮式电源主开关结构

　　在低压配电与工业设备控制回路里，这类主开关常作为设备进线端的电源隔离器件，承担着设备检修、维护阶段的电源分断与明显断开点指示作用，常见于机床控制柜、自动化生产线进线端、小型成套配电设备的电源输入侧，也会配套在电机控制回路前端作为隔离开关使用，避免带载检修时的误送电风险。从结构设计来看，这款开关采用红黄色调的安全配色，红色操作旋钮搭配黄色安装底座，符合低压电器安全色的使用规范，操作人员在设备周边可以快速识别电源分断器件的位置，紧急状态下可以快速操作切断主电源。

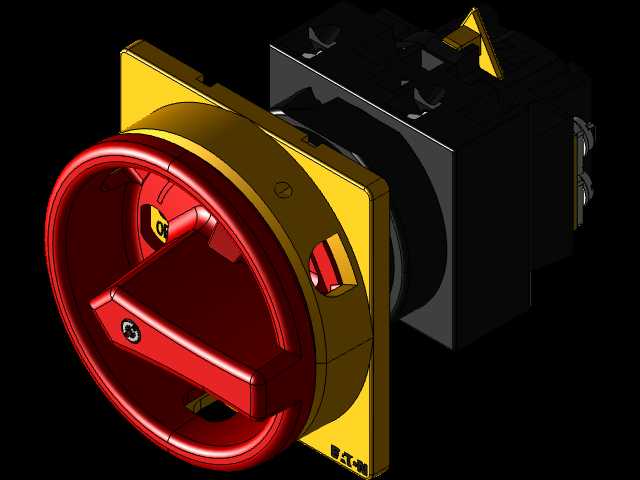

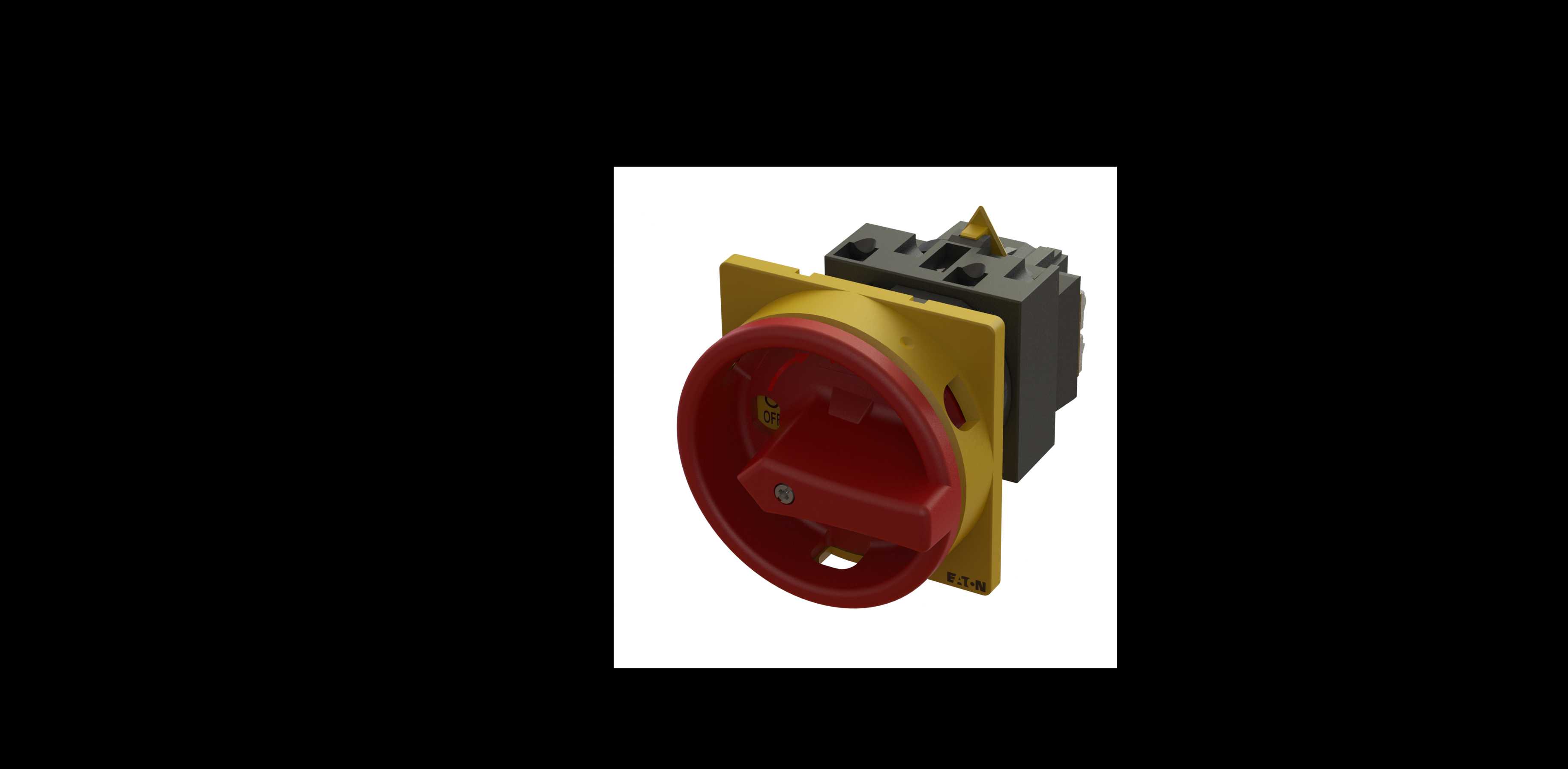

　　操作端的旋钮采用大直径圆盘式设计，表面做了防滑的内凹结构，即便操作人员佩戴劳保手套也可以稳定施力转动，不会出现打滑脱手的情况，旋钮上自带的锁止孔位，可以在开关分断后加装挂锁，锁定在断开位置，满足电气检修的上锁挂牌安全规范要求，从物理层面杜绝误合闸的安全隐患。开关的本体部分采用模块化拼接结构，触点模块与操作机构采用卡扣式装配，不需要额外的紧固件就可以完成不同极数触点模块的组合，设计人员在选型时可以根据实际回路的极数需求灵活搭配触点模块，不需要更换整个开关本体，降低备件库存的品类压力。

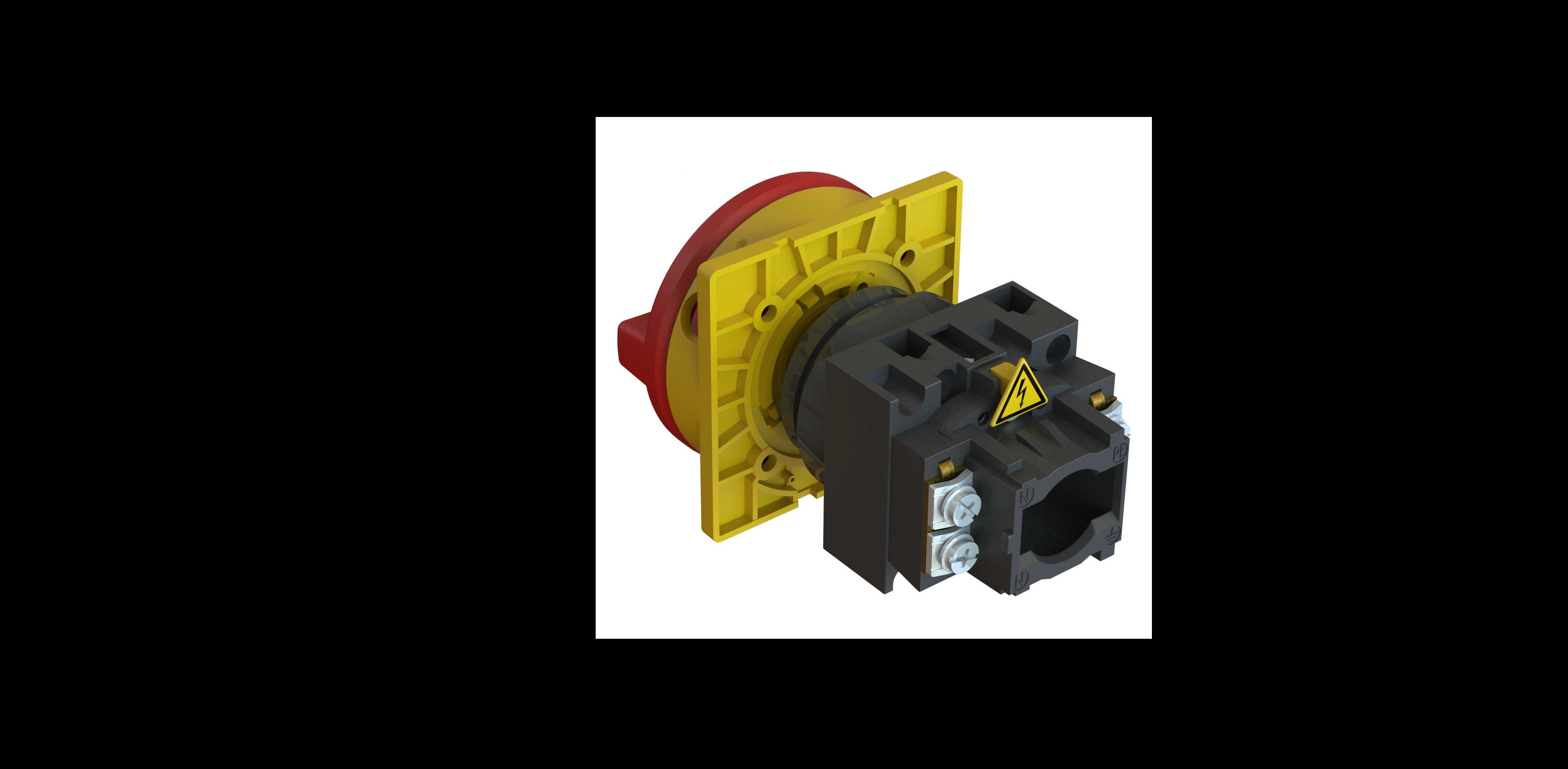

　　安装底座采用标准的导轨兼容安装结构，同时预留了螺丝固定孔位，既可以卡在标准DIN导轨上完成快速安装，也可以通过螺丝直接固定在柜体安装板上，适配不同的柜体安装场景，底座的安装孔位做了沉头设计，固定螺丝安装后不会突出底座表面，避免与周边器件产生干涉。触点部分采用速动式结构，操作时的动作速度与操作人员的转动速度无关，触点可以快速完成分合，减少拉弧对触点的烧蚀，提升开关的电气使用寿命，触点材质采用耐烧蚀的合金材料，在额定负载下可以承受多次分合操作而不出现触点熔焊的问题。

　　从安装边界来看，这款开关的操作端突出安装面板的高度控制在合理范围，不会因为突出过多导致柜门关合受阻，也不会因为突出过短导致操作不便，开关本体在柜体内部的深度尺寸紧凑，对于内部空间局促的小型控制柜也可以顺利安装，不会与柜内的线槽、端子排等器件产生空间冲突。建模过程中需要重点关注操作旋钮的转动行程与触点动作的对应关系，旋钮从分断位置到闭合位置的转动角度为90度，两个位置都有明确的档位阻尼反馈，建模时需要还原档位的定位结构，保证虚拟装配后转动动作的逻辑与实物一致；同时要注意安装底座的卡扣结构尺寸，触点模块与底座的配合公差需要控制在合理范围，保证虚拟装配时模块可以顺利卡入底座，不会出现干涉或者松脱的情况。在设备选型配套时，这类开关需要匹配回路的额定电流与电压等级，同时要确认安装面板的开孔尺寸与开关的安装法兰尺寸匹配，这款开关的面板开孔为标准圆形开孔，不需要做复杂的异形切割，现场安装时的加工难度低，普通的开孔工具就可以完成面板加工。开关的接线端子采用螺丝压紧式结构，端子处预留了足够的接线空间，可以适配对应线径的多股铜芯线，端子的螺丝做了防脱落设计，拧松状态下螺丝不会从端子座上掉落，避免现场安装时螺丝脱落掉入柜体内造成安全隐患。
