带温度场仿真的升降驱动电动机结构设计

　　该电动机模型针对升降类设备的驱动需求完成结构搭建，核心适配垂直往复运动的负载工况，常见于工业升降台、小型物料提升装置、自动化仓储货梯的动力端配套。从实际应用场景来看，这类驱动电机需要兼顾启停频繁、短时过载能力强、运行温升可控的特性，区别于普通连续运转的通用电机，其定子绕组的排布、转子铁芯的叠压结构都做了针对性调整，避免频繁正反转带来的磁滞损耗过高问题。

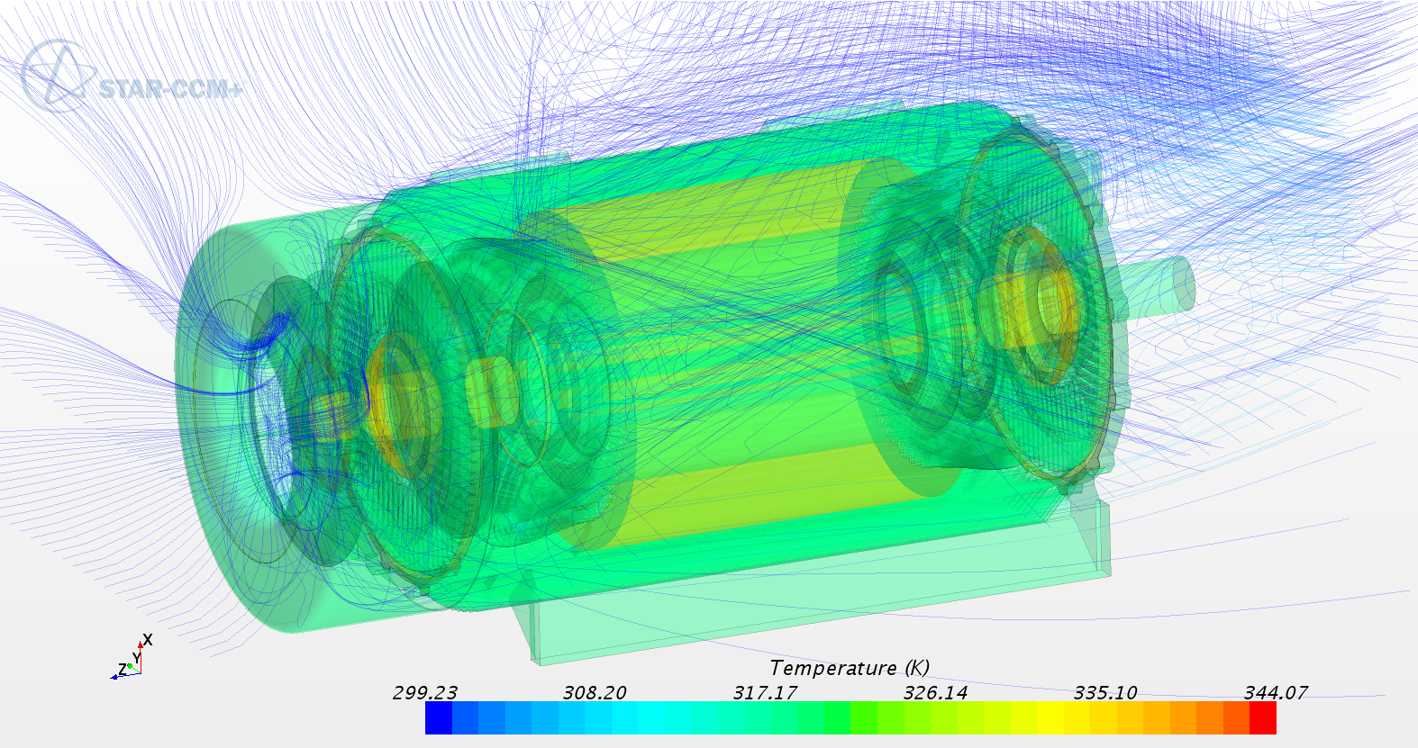

　　模型完整还原了电机的核心构成部分，包括机座外壳、定子铁芯与绕组、鼠笼式转子、输出轴、前后端盖以及轴承安装位，同时附带了额定负载工况下的温度场仿真结果，能直观看到不同运行阶段电机内部的热量分布规律——从仿真云图可以观察到，绕组端部是温升最高的区域，转子铁芯的热量会通过转轴向两端轴承传导，机座表面的散热筋结构对应着热流密度的分布走向，这部分仿真数据可以直接给后续的散热结构优化、热保护元件选型提供参考依据。

　　设计过程中优先考虑了安装边界的适配性，机座采用标准的方形安装法兰结构，输出轴的轴径、键槽尺寸都匹配常规升降机构的联轴器安装公差，轴向安装尺寸预留了足够的编码器、制动器加装空间，不需要额外做结构改制就能直接配套到现有升降设备的动力安装位。气隙尺寸控制在通用中小型电机的合理公差范围内，既保证了电磁转换效率，也避免了加工装配过程中出现定转子扫膛的风险，绕组的槽满率设计预留了10%左右的余量，方便后续做绝缘浸漆工艺处理，提升长期运行的绝缘可靠性。

　　从结构细节来看，前后端盖的轴承室设计了对应的油封安装槽，能适配油脂润滑的密封轴承，防止升降设备运行过程中粉尘、水汽进入轴承内部造成磨损；输出轴的伸出端做了防锈镀层处理的结构示意，对应实际加工中的表面处理要求，轴肩位置的退刀槽、圆角过渡都做了还原，避免应力集中导致的轴断裂问题。机座表面的散热筋沿轴向排布，配合端部的风路结构，能在电机自带风扇运转时形成顺畅的散热风道，把绕组和铁芯产生的热量快速带出，保证频繁启停工况下的温升不超过绝缘等级允许的限值。

　　针对升降设备特有的制动需求，模型非输出轴端预留了电磁制动器的安装空间，安装止口的尺寸匹配通用的失电制动器规格，不需要重新加工端盖就能直接加装制动组件，防止升降平台停机时出现溜车风险。转子的动平衡校正结构也在模型中有所体现，两端的平衡环预留了平衡块加装位置，对应实际生产中的动平衡工序要求，保证电机高速运转时的振动值控制在标准允许范围内，避免带动升降机构出现共振问题。

　　温度场仿真部分的结果还能给热保护装置的安装位置提供参考，从云图的温度梯度来看，在绕组端部靠近机座出线盒的位置埋设热敏电阻，能最快速检测到电机的最高温升，在过载堵转时及时触发保护信号，避免绕组过热烧毁。整个模型的结构拆分逻辑完全匹配实际电机的装配工序，从定子压装、转子入轴、端盖装配到整机合装的所有配合面都做了公差示意，能直接用于装配工艺的编制参考，也可以作为同类升降驱动电机改型设计的基础模型，通过调整叠厚、绕组参数就能适配不同功率、不同负载的升降工况需求。
