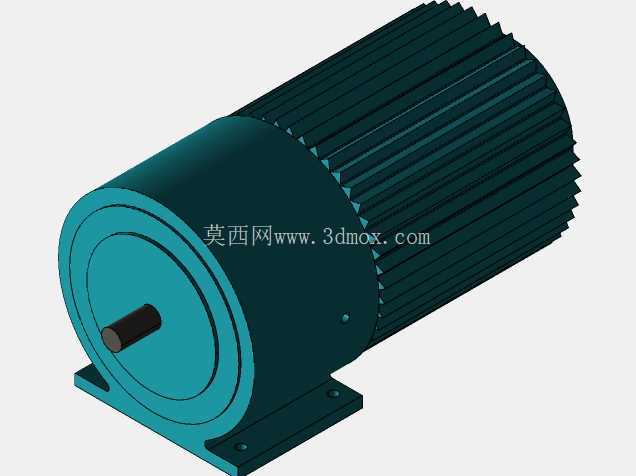

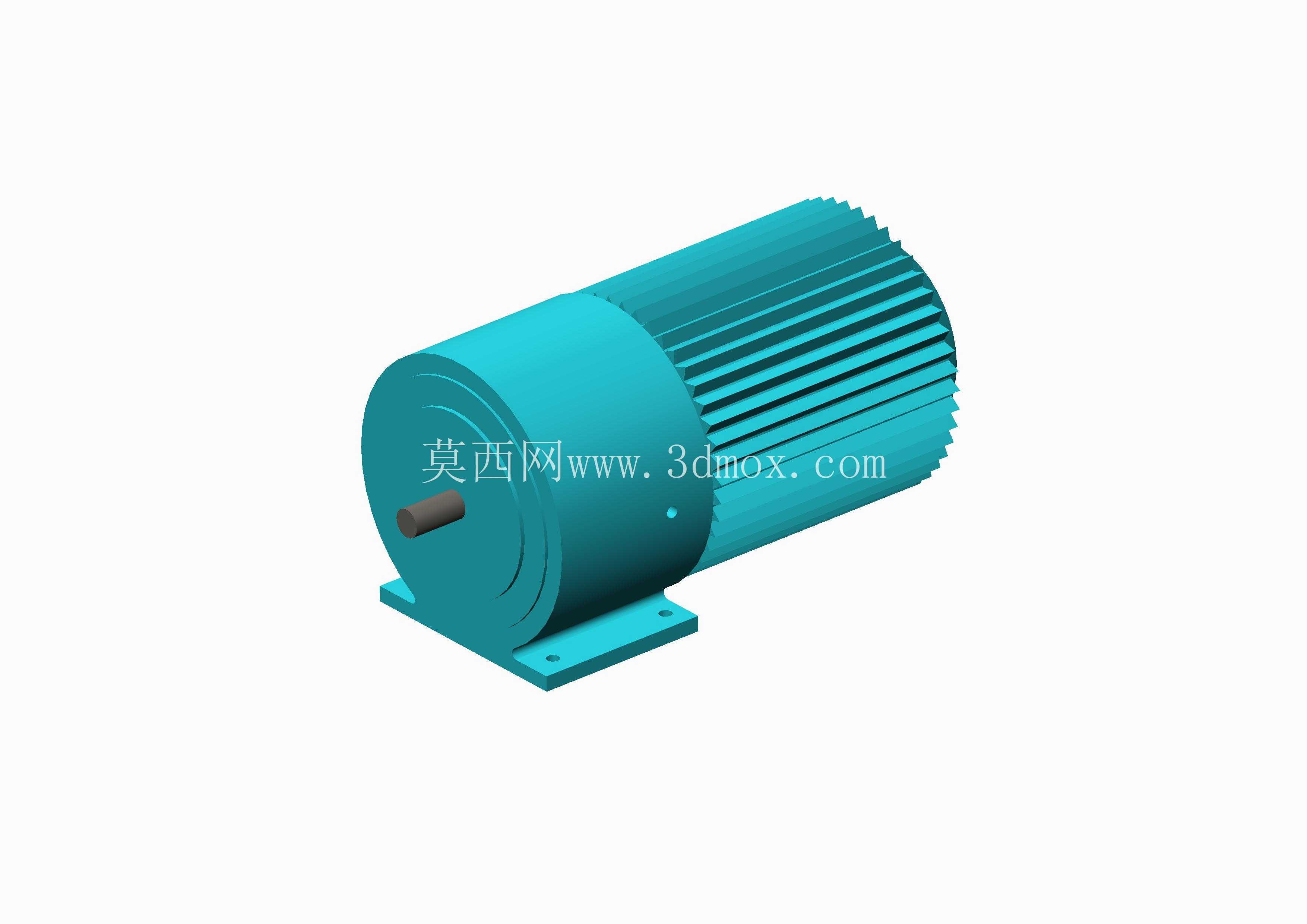

工业用6kW绞盘驱动电机三维结构

　　做工业设备配套结构设计快十二年，经手的卷扬、牵引类设备动力单元选型不下百种，这次拆解建模的这款6kW级绞盘配套电机，是中小型起重牵引场景里适配性极强的一款动力核心，很多户外工程牵引、车间物料卷扬、小型起重设备的动力端都能看到同结构产品的身影。先从实际应用场景说，这类电机最常配套在轻型卷扬绞盘上，覆盖的工况很杂：工地临时物料牵引、小型设备移位拖拽、仓储区域的轻型货物卷扬提升、甚至部分越野配套的自救绞盘做工业改型时，也会选用同功率等级的电机作为动力源，它不需要像重型起重电机那样做冗余度极高的过载防护，但要满足短时大扭矩输出、连续点动工况下的散热需求，这也是这款结构设计最核心的出发点。从功能特性上看，这款电机采用卧式底脚安装结构，机壳表面做了全周向的平行散热筋设计，不是很多小功率电机用的稀疏筋条，筋条高度大概在15mm左右，相邻筋条间距控制在8mm，既保证了机壳的结构刚性，又能在电机持续运行或者点动发热时，通过增大散热面积把绕组热量快速导出来，毕竟绞盘作业很多时候是短时重载，启动瞬间电流是额定值的3-4倍，绕组发热速度快，散热结构做不到位很容易出现绝缘老化加速的问题。

　　输出轴端采用的是标准圆柱轴伸，带键槽设计，配套绞盘的减速输入端时不需要额外做转接轴，直接通过平键传递扭矩，轴伸端的端盖做了加厚处理，因为绞盘牵引时如果出现负载卡滞，径向力会直接作用在输出轴轴承位，加厚端盖能提升轴承座的支撑刚性，减少轴承受径向冲击后的变形量，延长轴承的实际使用寿命。再说到设计思路上，整个电机的结构完全是围绕绞盘配套的安装边界做的优化：接线盒设置在机壳侧上方的位置，不管是电机水平正装还是调整小角度安装，接线口都不会朝向地面或者容易积水的方向，户外临时作业时能减少雨水、灰尘顺着接线缝隙进入接线腔的概率；底脚的安装孔做了长圆孔设计，两个安装孔的中心距严格匹配通用6kW卧式电机的安装尺寸，现场替换旧电机时不需要重新打安装孔，直接对准原有地脚螺栓就能固定，后期维护更换的效率很高。

　　外形尺寸上，整个电机不含输出轴的本体长度大概在320mm左右，机壳外径是180mm，底脚到电机轴心的高度是112mm，安装孔的横向跨距是220mm，纵向孔距是150mm，这个尺寸边界刚好能适配市面上绝大多数1t-3t级轻型绞盘的安装舱位，不会出现电机尺寸过大塞不进安装位、或者尺寸太小导致同轴度调整困难的问题。建模的时候特意把散热筋的拔模角度做了1.5度的处理，完全符合实际铝压铸或者铸铁机壳的生产工艺要求，不会出现结构无法开模生产的问题；端盖和机壳的配合止口也做了明确的限位结构，装配时能直接靠止口保证定子和转子的同轴度，不需要反复调整端盖位置找正，能减少车间装配的工时消耗。另外要提的是，这款电机的风罩端没有做多余的外置凸起结构，整个电机的最大外轮廓就是散热筋的外径，在绞盘的紧凑安装舱里，不会和风罩周边的减速机构、刹车部件产生干涉，很多新手做绞盘整体设计时容易忽略电机风罩的外凸尺寸，最后装配时才发现风罩和刹车盘蹭到一起，这款结构的设计就提前规避了这个问题，把风罩完全内嵌在机壳后端的止口里，外轮廓和机壳散热筋齐平，给周边配套部件留出了足够的安装空间。

　　从选型适配的角度说，这个功率等级的电机，额定转速大概在1450转左右，配套减速比在1:80到1:120的蜗轮减速或者行星减速机构后，绞盘的最终牵引线速度能控制在每分钟8-12米，刚好符合轻型牵引、卷扬作业的操作速度要求，不会因为速度太快导致作业时对位困难，也不会因为速度太慢影响作业效率。做三维建模的时候，所有的配合面、安装孔位、轴伸尺寸都严格按照实物的测绘尺寸还原，不管是用来做绞盘整体的装配干涉检查，还是做前期方案选型的占位模型，都能直接调用，不需要再反复调整尺寸参数，能减少结构设计阶段的重复工作量。
