便携分体式磁吸充电对接结构设计

项目分类:变压器/电感器 发布时间:2025-01-20 ID:903394
  • 便携分体式磁吸充电对接结构设计
  • 便携分体式磁吸充电对接结构设计
  • 便携分体式磁吸充电对接结构设计

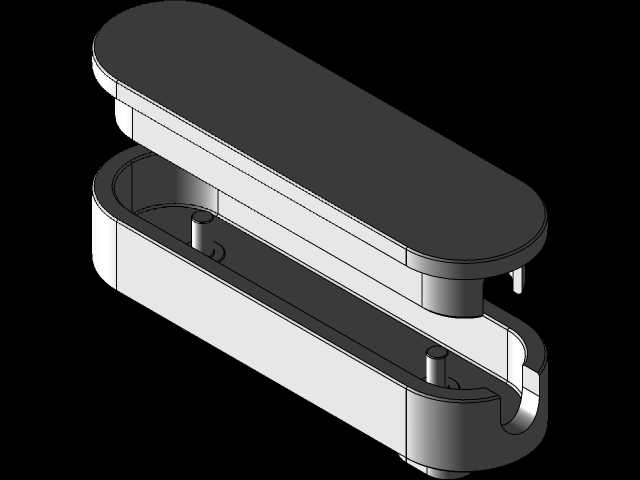

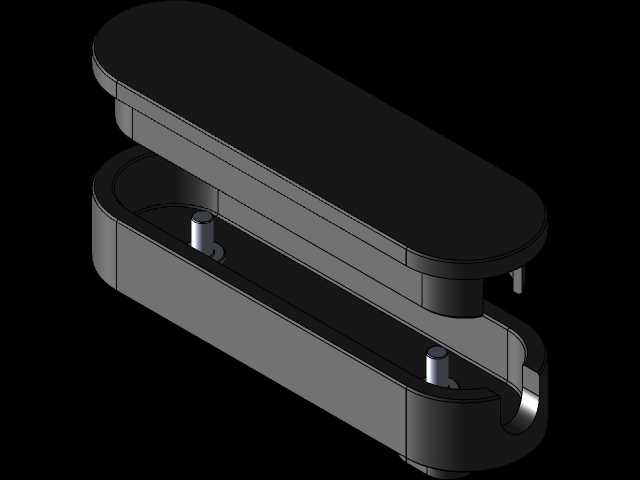

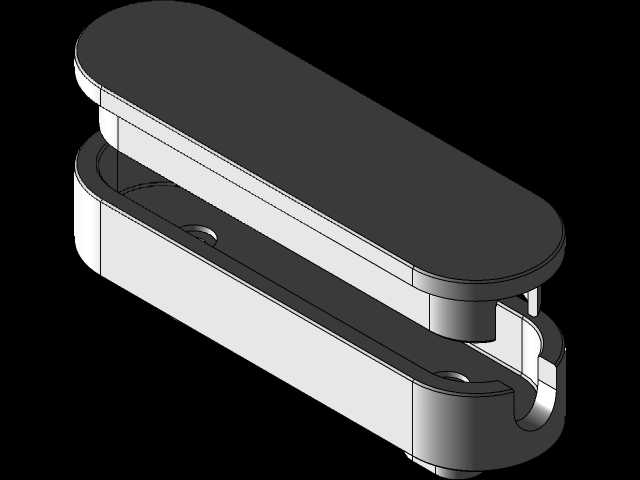

  这套磁吸充电对接结构,主要面向小型便携数码设备的近场无线/触点充电场景,日常在智能穿戴配件、小型桌面数码外设、便携健康监测设备的配套充电座设计中应用较多,区别于传统插拔式充电接口,磁吸对接的形式能避免反复插拔带来的接口磨损、对位偏差导致的充电接触不良问题,也能减少接口进灰进水的密封设计压力。从结构拆分来看,整体采用上下分体式的长圆跑道形轮廓,上半部分为充电端对接主体,下半部分为固定基座,基座上预留的沉头安装孔可直接通过螺丝固定在桌面、设备壳体或者充电仓内壁,安装时不需要额外设计复杂的卡扣结构,沉孔的深度刚好覆盖常规M2规格螺丝的头部,安装后螺丝头不会突出基座表面,不会影响上半部分的对位吸附动作。

  设计时优先考虑了磁吸对位的容错空间,上下对接面的边缘做了小角度的导入倒角,当充电端靠近基座10mm范围内时,内置的磁体就能提供足够的吸附牵引力,即使存在2mm以内的横向对位偏差,也能顺着倒角滑入正确的对接位置,不需要使用者刻意对准接口。对接面内部预留了充电触点或者无线充电线圈的安装空间,腔体的壁厚控制在1.2mm,既满足常规注塑成型的壁厚均匀要求,避免成型后出现缩痕、翘曲问题,也能给内部的磁体、导电触点或者线圈留出足够的排布空间,磁体安装位设计在腔体两侧的位置,不会和中间的充电模块产生电磁干扰,吸附力的合力点刚好落在对接面的中心位置,吸附后不会出现单侧翘起、接触不稳的情况。

  整体外形的长宽比控制在3:1左右,边缘全部做了R3的圆角过渡,没有尖锐的棱角,日常使用中不会刮蹭设备表面或者使用者的皮肤,上下分体的合模线设计在侧面居中位置,后续做表面处理时可以方便地掩盖合模线痕迹,上盖表面可以根据需求做晒纹、高光或者软胶包覆处理,适配不同消费电子类产品的外观风格。安装边界方面,基座的底部设计了0.5mm高的定位凸台,固定时可以先在安装面板上开出对应尺寸的定位沉孔,凸台嵌入沉孔后再锁螺丝,能避免长期使用后基座出现移位,保证磁吸对接的位置精度,整体组装后的总厚度控制在8mm以内,不会占用过多的安装空间,适合在紧凑的便携设备内部或者轻薄充电座中使用。

  结构上还做了防呆设计,上下部分的磁体采用异极对位排布,只有正确的方向才能完成吸附对接,避免反接导致的充电极性错误问题,对接到位后上下壳体之间预留0.1mm的间隙,不会因为加工公差导致壳体硬接触磨损,同时也能保证充电触点的接触压力处于合理区间,既不会因为压力过大导致触点磨损加快,也不会因为压力过小出现接触电阻过大、充电发热的问题。在实际选型应用时,这套结构可以根据具体的充电功率需求调整内部腔体的尺寸,如果是大电流触点充电,可以适当加大触点安装位的空间,增加触点的载流面积,如果是小功率无线充电,可以调整磁体的位置,给线圈留出足够的避让空间,外壳材质可以选用ABS或者PC+ABS的常规注塑材料,满足日常使用的强度要求,使用场景如果是户外便携设备,还可以在对接面增加一圈硅胶密封圈,实现对接后的IP65级密封防护,拓展结构的适用范围。
