壁挂式EMI电源滤波装置结构设计

项目分类:变压器/电感器 发布时间:2025-01-20 ID:903392
  • 壁挂式EMI电源滤波装置结构设计

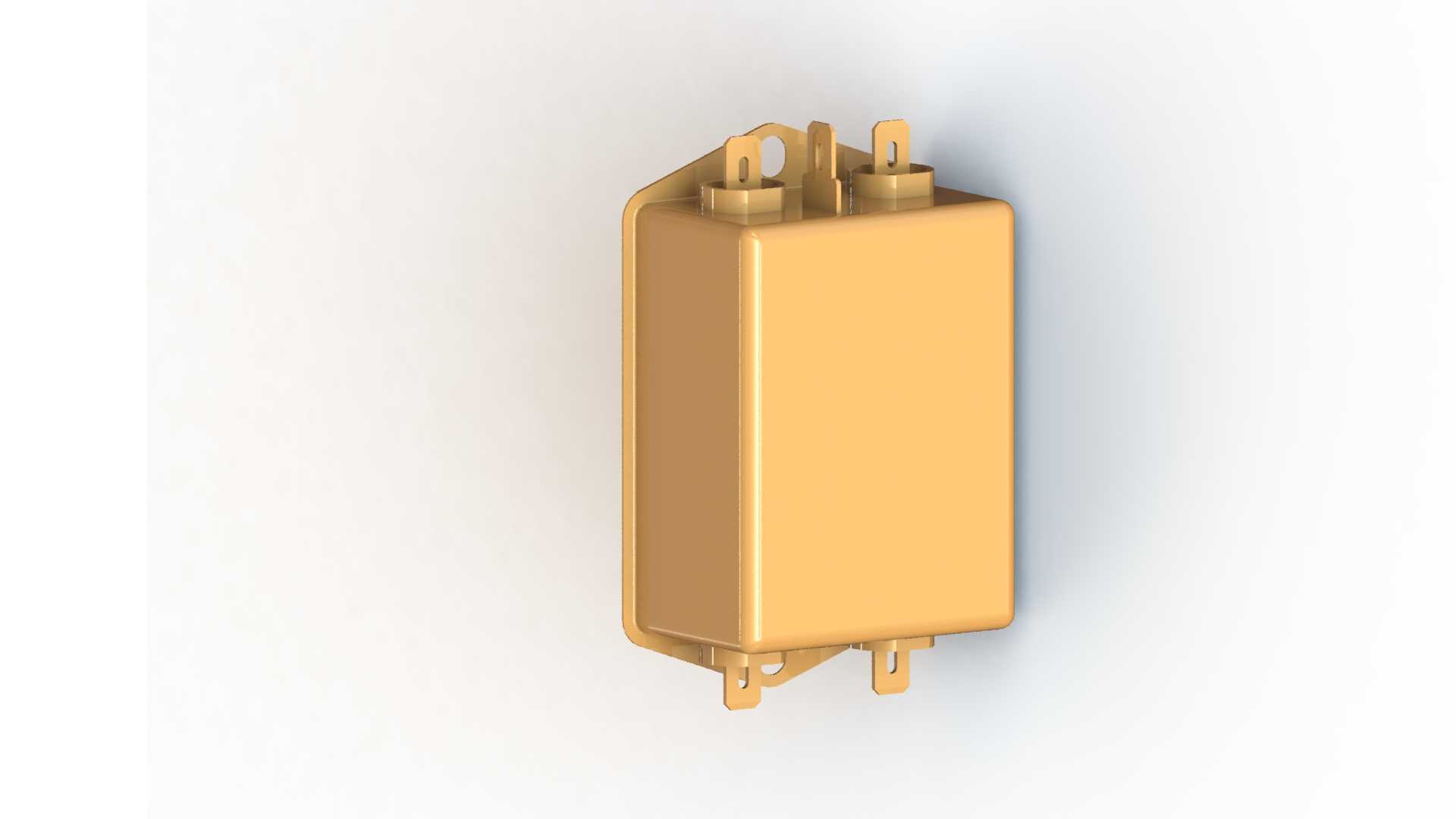

  在工业电控柜、通信基站供电回路、医疗设备电源输入端这类对电磁兼容要求严苛的场景里,壁挂式EMI滤波器是抑制传导干扰的核心无源器件,这类器件的三维结构设计,直接决定了现场安装适配性、滤波性能稳定性以及长期运行的防护可靠性。做这类器件的结构建模时,首先要锚定实际安装场景的边界约束:壁挂安装的核心诉求是不占用柜内导轨安装空间,靠壳体上下延伸的带安装孔固定耳直接锁附在柜体内壁或者设备背板上,所以固定耳的孔位间距、孔径公差必须匹配行业通用的M4/M5安装螺丝规格,耳片与壳体主体的过渡圆角要做足够的加强筋处理,避免现场安装拧螺丝时耳片出现应力断裂,毕竟很多现场安装是工人带电动螺丝刀作业,扭矩控制偏差大,结构强度冗余必须留足。

  从功能实现逻辑来看,这类滤波器的壳体采用全密封金属结构,一方面是给内部的共模电感、差模电容、X电容Y电容组成的滤波网络提供电磁屏蔽外壳,阻断内部滤波回路与外界的空间电磁耦合,另一方面也能隔绝工业现场的粉尘、潮气侵入,避免内部元件引脚出现氧化锈蚀导致滤波性能衰减。建模时壳体的壁厚通常取1.2-1.5mm的冷轧钢板冲压成型参数,壳体上下端的接线端子凸台要做高出壳体平面5mm以上的挡边设计,一方面是强化接线部位的结构强度,避免接线拉扯导致端子松脱,另一方面也能增加端子间的爬电距离,满足AC220V/380V供电回路的电气安全间隙要求。端子的排布严格遵循输入输出分侧布置的原则,上端两个端子接电网侧进线,下端两个端子接负载侧出线,避免输入输出线在器件内部产生平行走线耦合,抵消滤波效果,建模时端子的插片尺寸要匹配行业通用的6.3mm快速接插件规格,方便现场工人快速接线,不需要额外做端子压接处理。

  外形尺寸的设计上,这类小功率壁挂式EMI滤波器的主体截面通常做成长方形,宽度控制在50-60mm区间,高度控制在80-100mm区间,厚度控制在40-50mm区间,这个尺寸边界刚好能容纳额定电流10A-20A滤波回路所需的元件体积,同时不会因为器件过厚导致柜门关合时出现干涉,毕竟很多壁挂安装位是在柜门内侧或者柜体侧壁的狭窄空间里,厚度方向的尺寸冗余必须严格控制。壳体表面做米黄色的静电喷塑处理,建模时要还原喷塑层的哑光质感,同时要注意壳体合模缝的位置设计在侧面,采用折边咬合的密封结构,不需要额外打密封胶就能达到IP40的防护等级,适合大多数室内工业电控场景使用。

  设计思路上还要兼顾生产装配的便利性,壳体采用上下扣合的结构,下壳带元件安装卡槽,内部的滤波元件全部卡在卡槽里之后,灌封环氧树脂固定,再扣合上盖压合封边,整个装配过程不需要额外的螺丝固定壳体,能大幅提升生产装配效率。固定耳的位置做在壳体上下端的同一侧平面,保证安装时整个器件贴附在安装面上,不会出现倾斜,安装孔做长圆形设计,允许现场安装时有±2mm的孔位偏差容错,避免因为背板开孔误差导致器件装不上。另外在建模时要注意壳体边角的圆角处理,所有外露边角都做R2以上的圆角,避免安装作业时划伤工人的手,也避免尖角位置出现喷塑层厚度不均导致的防锈能力下降。

  从实际使用的角度,这类滤波器的结构设计还要考虑长期运行的散热需求,虽然EMI滤波器是无源器件,自身功耗很低,但在满负载运行时内部的电感元件还是会产生一定的温升,所以壳体的金属材质本身就是散热体,建模时不需要额外开散热孔,避免开孔破坏电磁屏蔽效果和防护等级,靠金属壳体的整体热辐射就能把内部温升控制在标准允许的范围内。接线端子的标识要做在端子旁边的壳体平面上,清晰标注L、N进线和出线标识,避免现场接线接反导致滤波效果失效,标识位置做下沉0.2mm的凹槽设计,喷塑后标识不会因为长期摩擦脱落,满足电气设备的标识耐久性要求。
