2.5间距1.0mmZIF底部下触点FPC连接器结构

项目分类:通用五金配件 发布时间:2025-01-20 ID:903456
  • 2.5间距1.0mmZIF底部下触点FPC连接器结构

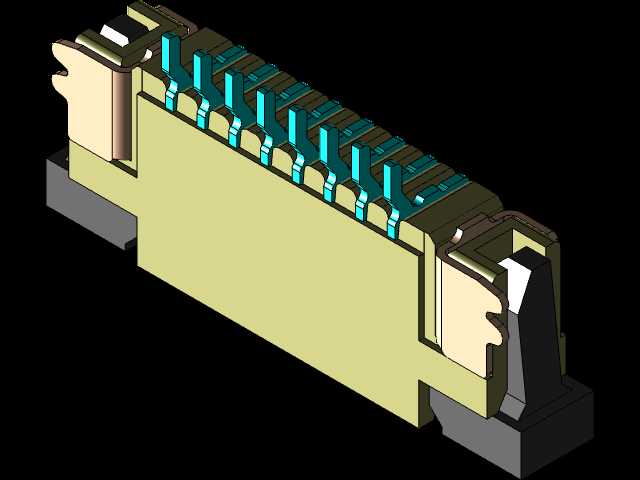

  这款FPC/FFC连接器在消费电子、工业控制板卡、小型智能设备的内部线路连接场景中应用十分广泛,日常做板级互连设计时,这类零插入力的接插件能大幅降低柔性排线的装配难度,避免排线插接过程中出现触点弯折、镀层刮损的问题。从实际使用需求出发,这款连接器采用2.5mm的整体高度设计,适配板上空间局促、对器件堆叠高度有严格限制的紧凑型设备布局,1.0mm的触点间距可以在有限的接插宽度内排布足够的信号通路,满足中小规模信号传输的引脚数量需求,底部下触点的设计匹配对应触点面的FPC排线走向,不用在布线阶段额外做排线翻折处理,能简化柔性线路的走线路径,减少排线弯折带来的应力疲劳风险。做结构设计时,首先要考虑SMT贴装的工艺适配性,连接器的塑壳定位柱、焊盘位置公差需要控制在贴装设备的识别精度范围内,两端的锁扣结构要兼顾锁紧可靠性和解锁操作的便利性,ZIF结构的核心就是在锁扣打开状态下,排线可以无阻力插入触点区域,锁扣扣合后,触点弹片能均匀压接在排线的金手指面上,保证每个触点的接触压力一致,避免长期使用后出现接触电阻过大、信号传输中断的问题。

  从安装边界来看,这款连接器的本体长度随引脚数量适配对应规格,塑壳两侧的固定焊盘需要在PCB设计时预留足够的焊接面积,保证过回流焊后器件的固定强度,锁扣的开合方向上要预留不小于3mm的操作空间,方便生产装配和后期维修时的排线插拔操作,连接器底部的触点区域和PCB焊盘的对位精度要控制在0.1mm以内,避免出现虚焊、连焊的工艺问题。实际选型过程中,这类底部触点的ZIF连接器常被用在显示屏排线连接、触摸屏信号转接、小型传感器模块和主控板的互连场景,相比上触点的同规格连接器,它的排线出线方向更贴近PCB板面,能进一步降低整机的内部堆叠高度,适合超薄型的便携设备设计。

  建模过程中需要重点还原几个关键结构:一是塑壳内部的触点固定槽,每个槽位的尺寸要和金属弹片的过盈量匹配,保证弹片压入后不会出现松动移位;二是锁扣的旋转转轴结构,转轴和塑壳轴孔的配合间隙要控制在合理范围,既要保证锁扣转动顺畅无卡滞,又要避免间隙过大导致锁扣松脱;三是金属触点的弹片形变区域,这个区域的折弯角度、材料厚度直接决定了接触压力和插拔寿命,建模时要还原弹片的预压角度,保证锁扣扣合后弹片的形变量在材料的弹性形变区间内,避免长期使用后出现弹片塑性变形导致接触失效。

  另外,连接器两端的定位卡扣结构,在排线插入到位后能起到辅助固定排线的作用,避免设备受振动冲击时排线出现移位脱出的问题,塑壳的边角做了圆角过渡处理,避免SMT贴装过程中吸嘴取件时出现打滑,也能减少生产过程中塑壳边缘掉屑的问题。做PCB封装设计时,除了对应信号引脚的焊盘,还要在连接器本体下方预留合适的丝印标识,标注锁扣的开合方向和排线的插入方向,避免生产时出现插反、装错的问题,焊盘的长度要比触点引脚的焊接区域长0.3mm左右,保证焊接时锡膏能充分浸润引脚,提升焊接可靠性。
