LEIPOLE机柜通风板式风扇过滤装置

　　在工业电气控制柜、通讯基站机柜、自动化设备柜体的散热通风系统设计中，这类板式风扇过滤器是兼顾通风散热与柜体防护的核心配套部件，日常选型与建模过程中需要兼顾安装适配性、通风效率与防护等级的平衡。从实际工程应用场景来看，这类部件主要安装在柜体的进风侧，与柜体内部安装的轴流排气扇形成定向风道，外部空气经过滤网过滤后进入柜内，带走PLC、伺服驱动器、变压器等发热元件产生的热量，再从排气侧排出，避免柜内积温过高导致电子元件性能衰减、寿命缩短，同时阻隔外部环境中的粉尘、纤维、飞溅水滴进入柜体内部，适配车间厂房、户外基站、配电间等多类安装场景。

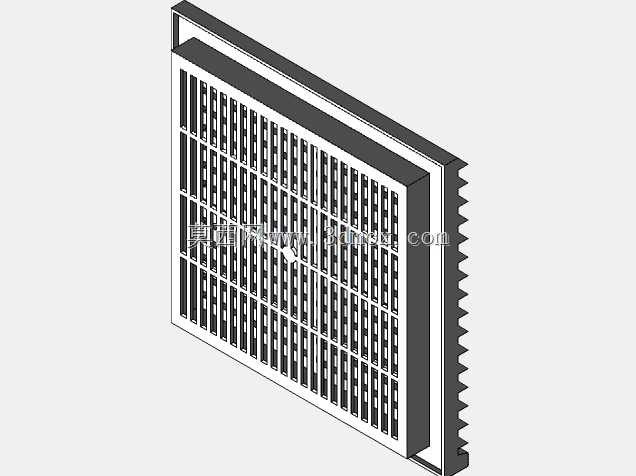

　　从产品功能特性来看，该款过滤器采用百叶格栅式外罩设计，外侧的竖向格栅条呈一定倾角排布，既可以引导进风气流方向，避免直吹带来的紊流，也能阻挡较大体积的异物直接撞击内部滤网，格栅的间距经过优化，在保证通流面积的同时，避免人手误触内部转动部件，满足电气设备的安全防护要求。内侧的过滤棉采用卡槽式固定结构，无需额外工具即可拆卸更换，日常维护时只需要掀开外罩的卡扣结构即可取出滤材，清理或更换后直接卡入复位即可，大幅降低运维的操作难度。过滤器与柜体贴合的一侧设置有一圈密封泡棉，安装后可以填充过滤器与柜体开孔之间的缝隙，避免未经过滤的空气从缝隙处进入柜内，保证进风全部经过滤材过滤，提升柜体整体的防护能力。

　　从设计思路层面拆解，这款模型的建模过程完全遵循实际钣金与注塑件的加工工艺逻辑，外罩部分采用薄壁注塑结构，所有的转角处都设置了合理的脱模斜度与圆角过渡，避免注塑生产时出现应力集中、填充不足的缺陷；格栅条采用等距阵列排布，每根格栅的截面为流线型，降低气流通过时的风阻，减少通风过程中的噪音产生。背部的锯齿状结构为安装卡扣，对应柜体上开好的标准方孔，安装时不需要额外打螺丝固定，只需要将过滤器对准开孔推入，卡扣即可自动卡紧在柜体壁面上，适配1.5mm到2.5mm厚度的柜体板材，大幅提升现场安装的效率，减少柜体加工的工序。

　　关于外形尺寸与安装边界，该款过滤器对应FKL6623.300规格，安装开孔为标准正方形尺寸，建模时严格按照实物的安装公差设置卡扣的弹性变形量，保证虚拟装配时能够准确卡入对应开孔，不会出现干涉或者松脱的问题。过滤器的整体厚度控制在合理范围内，安装后突出柜体外壁的尺寸较小，不会额外占用柜体外部的安装空间，适配并排安装的多柜组场景，相邻柜体之间不会因为过滤器突出产生安装干涉。滤材部分的有效通流面积经过匹配计算，对应同规格排气扇的风量需求，不会因为滤网风阻过大导致散热效率下降，在常规粉尘浓度的工业环境下，滤材的更换周期可以达到3到6个月，减少日常维护的频次。

　　在三维建模过程中，这类标准柜体附件的模型需要重点还原安装配合特征，包括卡扣的尺寸、密封泡棉的压缩量、格栅的通流间隙，不能只做外观的形似，否则在做柜体整体装配校验时，会出现安装干涉、通风路径模拟不准的问题。实际选型搭配时，需要注意过滤器的额定通风量要比配套排气扇的额定风量高出15%左右，抵消滤材带来的风阻损失，保证整体散热系统的风量满足柜内发热元件的散热需求，同时根据使用环境的粉尘浓度选择不同过滤精度的滤材，高粉尘场景可以选择加密滤材，洁净车间环境可以选择初效滤材降低风阻。
