高精度线性霍尔传感元件结构设计

　　在工业自动化检测、运动控制位置反馈、非接触式角度测量场景中，线性霍尔传感器是替代接触式电位器、机械限位开关的核心检测元件，这款AST线性高精度模拟霍尔传感器的三维结构，完全围绕工业现场的安装适配、检测精度稳定性、抗干扰能力做了全维度的结构优化。从实际选型适配的角度看，这类传感元件常被集成在伺服电机转子位置检测、电动执行器开度反馈、工业操纵杆角度采集、磁悬浮位置检测、指南针航向校准模块中，核心作用是通过感应垂直于感应面的磁场强度变化，输出连续的模拟电压信号，实现无接触的位置、角度、位移量检测，相比接触式检测元件，不存在机械磨损、触点氧化、寿命衰减的问题，能在高频率往复运动、粉尘油污的工业环境下长期稳定工作。

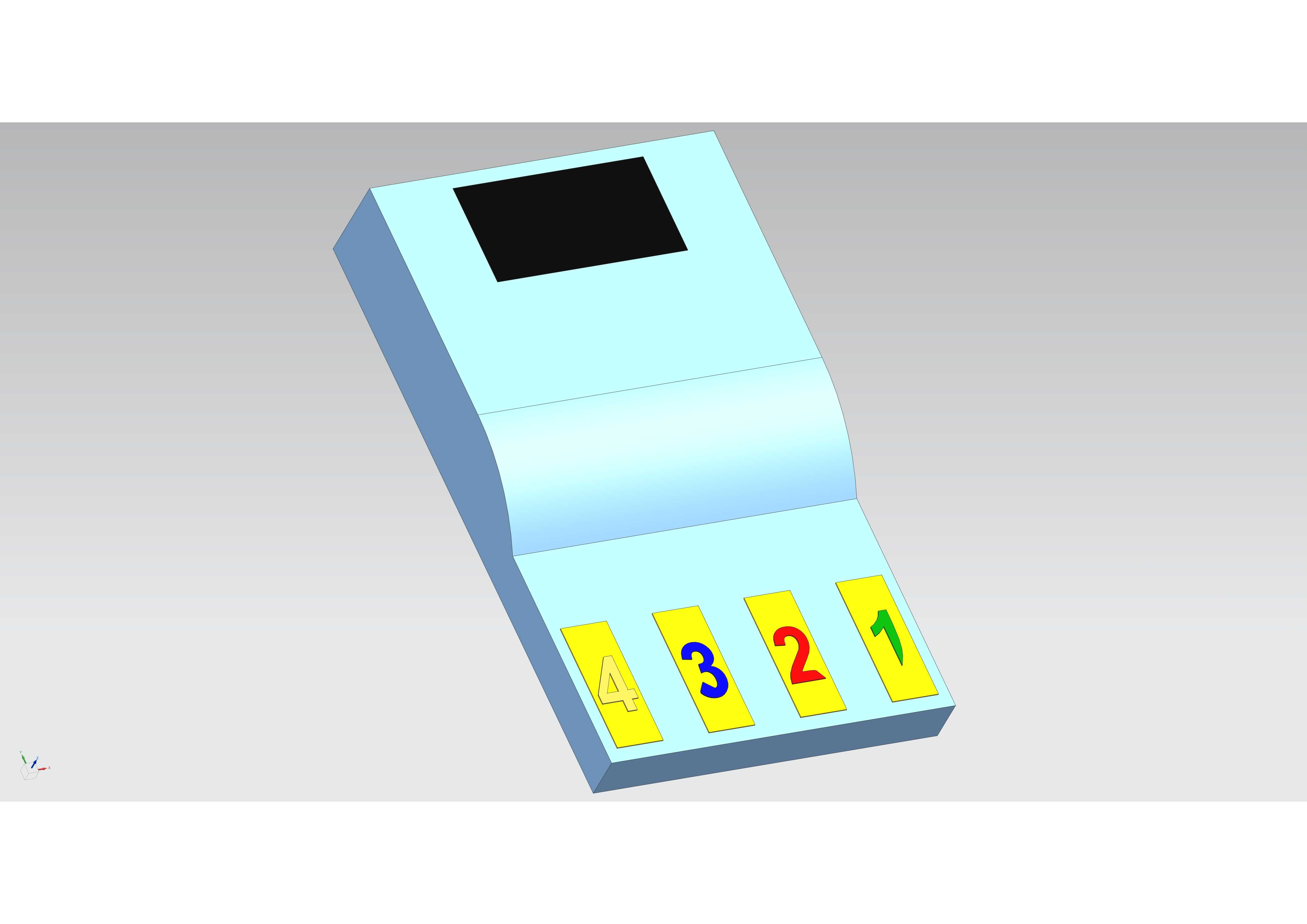

　　从结构设计思路来看，这款传感器的外壳采用了阶梯式的注塑壳体结构，主体分为感应区与引脚区两个功能段：上部的平整平面是核心霍尔芯片的安装位，预留的黑色矩形区域是芯片感应面的开窗位置，这个区域的壳体壁厚做了减薄处理，避免塑料壳体内部的填充材质对磁场传导造成衰减，保证磁场信号能无遮挡传递到内部的霍尔感应晶片上；下部的弧形过渡段是内部PCB板的走线容纳区，弧形结构一方面能提升壳体的抗弯折强度，避免安装时引脚受力导致内部焊点脱焊，另一方面能引导注塑成型时的融胶流动，减少壳体内部的应力集中，降低长期使用下的壳体开裂风险。引脚端采用了四个直插式引脚的布局，四个引脚分别对应电源正、模拟信号输出、接地、温度补偿引脚，引脚采用了等间距排布设计，间距符合通用2.54mm插针标准，既能直接插装在标准面包板做原型验证，也能适配波峰焊的量产焊接工艺，引脚根部做了加宽的凸台结构，能在焊接时阻挡焊锡顺着引脚爬到壳体内部，避免焊锡残渣造成内部电路短路。

　　在安装边界的设计上，这款传感器的整体外形采用了窄体式布局，主体宽度控制在10mm以内，长度不超过18mm，厚度仅6mm，能适配狭小的安装空间，比如集成在小型伺服电机的端盖内部、机械臂关节的狭窄缝隙里，不需要额外预留过大的安装空间；壳体两侧没有设计突出的安装耳，是因为这类小体积霍尔传感器通常采用PCB板直接焊接固定，或者通过壳体背部的耐高温双面胶粘贴在安装基准面上，省去安装耳的设计能进一步压缩整体体积，同时避免安装耳的加工公差带来的感应面位置偏移。感应面的设计上，特意将霍尔芯片的感应中心与壳体的几何中心做了对齐标记，四个引脚旁标注的数字1-4不仅是引脚序号标识，也能作为安装时的方向参考，安装时只要保证1号引脚对应磁场源的N极初始位置，就能快速完成安装对位，不需要反复调整传感器的角度来校准零点。

　　从功能特性的结构匹配来看，这款传感器的壳体采用了浅蓝色的耐高温PBT材质，能承受波峰焊时260℃的高温冲击，不会出现壳体变形、融化的问题；内部的PCB板采用了沉金工艺处理，能减少焊点氧化，提升在潮湿、腐蚀环境下的工作稳定性；感应面的黑色区域采用了非磁性的环氧树脂灌封，既能固定内部的霍尔芯片，也能起到防尘防水的作用，防护等级可以达到IP65，能直接用在有切削液飞溅的机床设备、户外露天的检测设备上。在实际应用中，这款传感器的检测线性范围可以覆盖±90°的角度检测，配合径向充磁的磁钢使用时，角度检测精度能达到0.1°，完全满足工业机器人关节位置反馈、电动阀门开度检测的精度要求；相比开关型霍尔传感器，它能输出连续的模拟信号，不仅能判断磁场的有无，还能精准检测磁场的强度变化，实现连续的位置量采集，在需要闭环控制的运动场景中，能给控制系统提供连续的位置反馈信号，提升控制的平滑性与精度。

　　在建模细节的处理上，这款三维模型还原了实际产品的所有结构细节：引脚的倒角、壳体的拔模斜度、感应区的凹台、引脚根部的应力释放槽都做了1:1的还原，结构工程师在做设备整体装配时，可以直接调用这个模型做干涉检查，验证传感器与磁钢的安装间隙是否在1-3mm的最佳检测距离范围内，避免因为安装间隙过大导致信号衰减，或者间隙过小导致磁钢与传感器摩擦损坏；同时模型的装配基准完全对齐实际产品的安装基准，能直接导出工程图做安装板的开孔设计，不需要再额外核对实物尺寸，减少选型与结构设计阶段的反复核对工作量。
