三同轴BNC射频同轴连接器结构设计

　　在射频测试、高频信号传输的工程场景里，这类三同轴BNC连接器的选型与结构设计，直接决定了信号链路的屏蔽效能与连接可靠性，很多刚接触高频测试治具设计的工程师，容易忽略连接器安装边界与周边结构的干涉问题，最后打样回来才发现安装法兰和设备面板的开孔不匹配，或是锁紧结构和内部走线空间冲突，耽误项目进度。从实际使用场景来看，这类三卡口锁紧的射频连接器，主要用在需要双层屏蔽的信号传输场景，比如高精度测试仪器的信号输入输出端口、实验室高频测试线缆的端接、工业射频设备的面板安装接口，相比普通BNC连接器，它多了一层屏蔽回路，能有效降低外界电磁干扰对微弱射频信号的影响，同时也能减少内部信号向外辐射造成的串扰，在1GHz以下的高频信号传输场景里应用十分广泛。

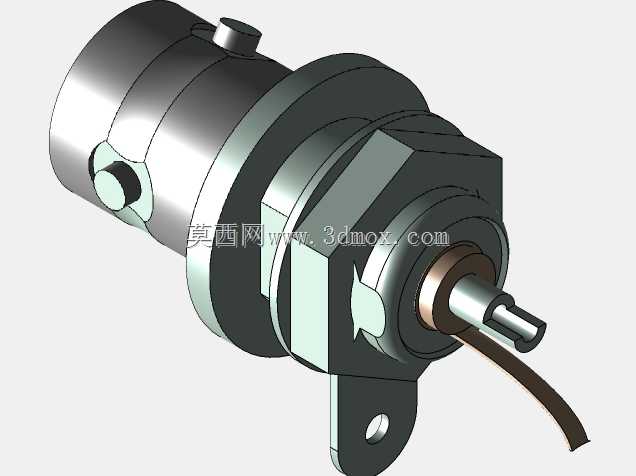

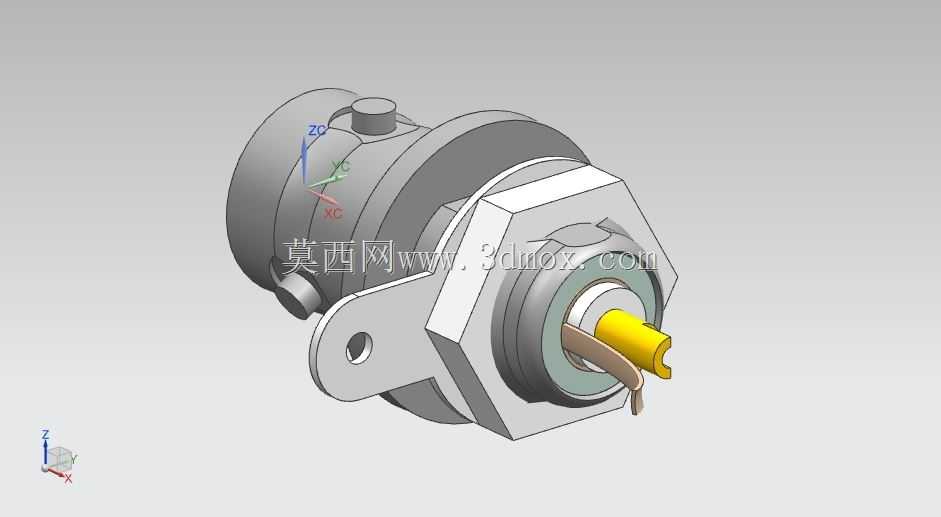

　　从结构设计的角度拆解这个模型，首先看安装部分，带安装孔的金属法兰是整个连接器的安装基准，法兰上的单安装孔设计，是为了适配面板上的定位柱，安装时先将连接器主体穿过面板开孔，法兰贴合面板内侧，定位孔对准面板上的定位销后，再通过外侧的六角锁紧螺母将整个连接器固定在面板上，这种安装方式能避免连接器在反复插拔的过程中跟转，保证连接的稳定性。设计法兰结构的时候，需要重点关注法兰的厚度与安装孔的位置公差，法兰厚度一般控制在1.5mm到2mm之间，太薄的话锁紧时容易变形，太厚则会占用设备内部过多的安装空间；安装孔的中心到连接器主体轴线的距离，需要和面板开孔的定位尺寸严格匹配，公差控制在±0.1mm以内，避免安装时出现错位。

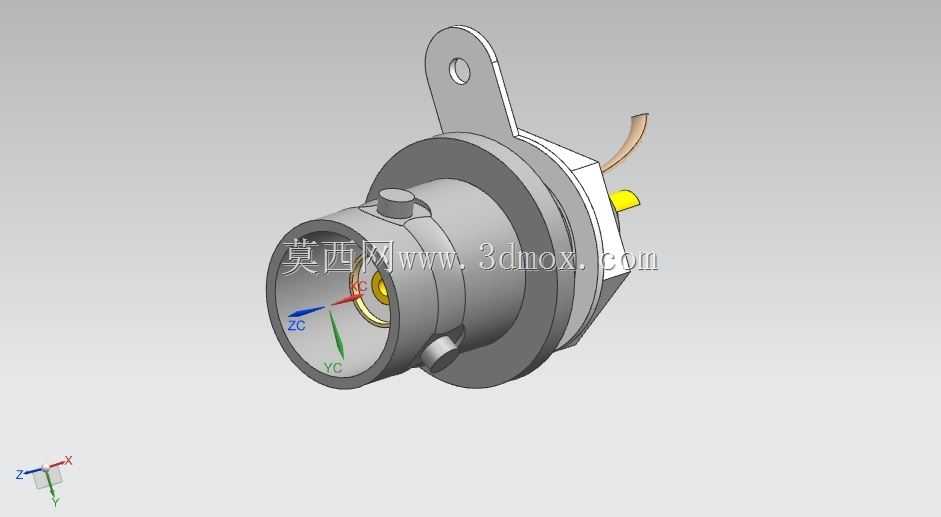

　　再看连接器的主体部分，外壳采用金属切削加工的结构，表面做钝化处理，既保证屏蔽性能，也能提升抗腐蚀能力。前端的插合界面是标准的三同轴BNC接口结构，内导体、中间屏蔽层、外屏蔽层三层结构同轴分布，插合时通过卡口结构快速锁紧，插合到位后会有明显的卡扣手感，避免使用过程中出现松脱。内导体采用插针式设计，接触部位做镀金处理，降低接触电阻，减少高频信号的传输损耗；中间的绝缘介质采用低介电常数的工程塑料，保证三层导体之间的绝缘性能，同时控制特性阻抗匹配到50Ω或者75Ω，适配不同的射频传输系统要求。

　　设计这类连接器的三维模型时，首先要确定安装面板的开孔尺寸，一般这类面板安装型BNC连接器的面板开孔直径在9.5mm到10mm之间，六角锁紧螺母的对边尺寸需要和开孔周边的操作空间匹配，预留足够的扳手操作空间，避免安装时扳手和周边结构干涉。其次要考虑连接器尾部的出线空间，尾部的线缆固定结构需要和适配的三同轴线缆外径匹配，线缆弯曲半径需要满足线缆的最小弯曲要求，避免线缆过度弯折造成屏蔽层断裂或者内导体损伤。另外，连接器的插合长度也需要重点核算，公头插合到位后，内导体的接触深度要控制在合理范围，接触太浅容易造成接触不良，接触太深则可能顶坏对端连接器的内导体结构。

　　在实际的设备结构设计中，这类连接器往往不是单独安装的，经常会多个并排布置在设备面板上，这时候就需要考虑相邻连接器之间的中心距，既要保证插拔操作时有足够的手指操作空间，也要尽量紧凑排布，节省面板的安装面积。一般来说，两个相邻BNC连接器的中心距不小于18mm，才能保证插拔其中一个连接器的时候，不会碰到旁边的连接器或者线缆。另外，连接器的金属外壳需要和设备的机壳地可靠连接，法兰安装面要保证和金属面板充分接触，必要时可以在法兰和面板之间增加导电衬垫，提升屏蔽效能，避免接缝处出现电磁泄漏。

　　从建模的细节来看，模型里的卡扣弹片结构是保证连接可靠性的关键，弹片的角度和弹力需要经过核算，既要保证插合时的手感顺畅，也要保证插合后有足够的锁紧力，在受到一定的轴向拉力时不会轻易松脱。弹片的材料一般采用铍青铜，经过热处理后具备良好的弹性，长期使用也不会出现弹力衰减的问题。前端的接口密封结构，如果是用在户外或者恶劣环境的设备上，还需要在插合界面增加密封圈，提升防护等级，不过普通室内测试设备用的连接器一般不需要额外的密封结构，简化结构降低成本。

　　很多工程师在建模的时候容易忽略连接器的公差配合，比如外壳和绝缘介质之间的配合，过松的话绝缘介质容易在插拔过程中移位，造成内导体偏心，影响阻抗匹配；过紧则会造成装配困难，压裂绝缘介质。一般金属外壳和塑料绝缘介质的配合采用小间隙配合，间隙控制在0.02mm到0.05mm之间，既方便装配，也能限制绝缘介质的径向窜动。内导体和绝缘介质之间的配合则采用过渡配合，保证内导体不会在绝缘介质里轴向窜动，避免插合时内导体后退造成接触失效。
