伊莫布拉款圆柱型驱动电机结构设计

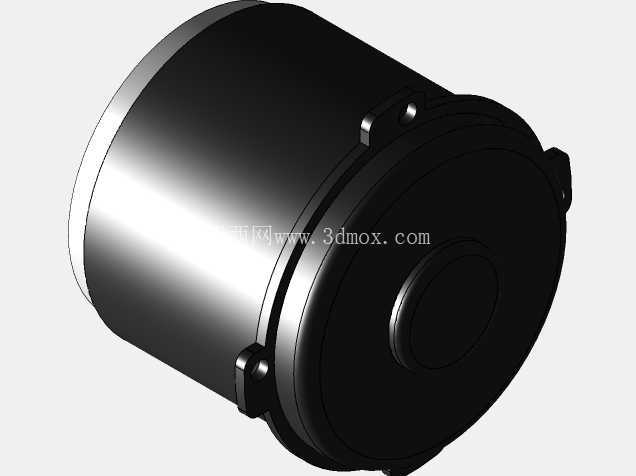

　　这款圆柱型驱动电机的三维结构，在做结构拆解时能明显感知到设计端对安装适配性的考量，外壳采用一体化拉伸成型的圆柱结构，端盖与壳体的配合止口做了0.02mm的公差预留，既可以保证装配后的同轴度，也能避免长期运行过程中出现的壳体错位问题。从实际应用场景来看，这类电机常被配套在小型输送线、自动化专机的旋转驱动工位，也可作为小型风机、水泵的动力源，适配对安装径向空间有严格限制的设备布局——很多自动化设备的机架内部留给动力部件的安装空间往往是狭长的圆柱腔，这种等直径的圆柱壳体可以直接嵌入安装位，不需要额外做异形避让结构。

　　壳体外侧分布的三个凸耳安装座，是整个结构设计里很务实的部分，三个安装点呈120度均匀分布在壳体靠近输出端的圆周上，每个凸耳上都预留了通孔安装位，安装时既可以通过法兰面做轴向定位，也能通过三个凸耳穿装螺栓完成周向固定，相比传统的底脚安装结构，这种布局不需要额外加工安装底平面，能直接适配圆形安装法兰的设备接口，在食品包装机械、小型纺织设备的驱动工位上，这种安装方式的适配性更强，不需要针对不同设备的安装面做额外的转接件设计。

　　从结构设计思路来看，整个电机的壳体做了等壁厚设计，壁厚取值在3mm左右，既可以保证壳体的结构强度，在运行过程中承受定子的径向磁拉力不会出现形变，也能控制整体的重量，不会因为壳体过厚导致整机重量超标。后端盖的中心位置做了内凹的轴承室结构，用来容纳后端的支撑轴承，轴承室的深度做了精准控制，能保证轴承装配后不会出现轴向窜动，同时端盖与壳体的配合面做了密封槽预留，可嵌入O型密封圈，适配有一定防尘防溅要求的工业场景，比如车间内的输送工位，难免会有切削液飞溅、粉尘飘落的情况，这种密封结构可以避免异物进入电机内部影响绕组绝缘。

　　输出端的轴伸部分做了标准的圆柱轴设计，轴端预留了键槽位置，可配套平键传递扭矩，轴伸的直径与长度匹配常规的联轴器安装尺寸，不需要额外做轴径转接就能直接连接标准联轴器、同步带轮等传动部件，在做设备选型时，工程师不需要额外测绘轴伸尺寸，直接匹配标准传动件即可，能大幅缩短设计周期。从安装边界来看，整个电机的最大外径就是壳体的圆柱直径，没有外凸的接线盒等结构——接线部位做了内嵌式设计，接线端子藏在壳体侧面的小凸台内部，凸台的外圆直径不超过壳体最大外径，这就意味着安装时整个电机的径向占用空间就是壳体本身的直径，在排布多台电机密集安装的工位时，比如多轴的钻孔专机，每根主轴都需要配套独立驱动电机，这种无外凸结构的电机可以把相邻电机的安装间距压缩到最小，不会因为接线盒外凸导致空间浪费。

　　在做三维建模时，整个结构的配合面都做了合理的公差标注参考，壳体与端盖的止口配合采用H7/h6的间隙配合，既方便装配时的对位，也能保证装配后的同轴度，避免因为同轴度误差导致的转子扫膛问题。轴承室与轴承外圈的配合采用K7公差，能保证轴承外圈装配后不会出现跑外圈的问题，延长轴承的使用寿命。三个安装凸耳的通孔做了沉头设计，螺栓装配后螺栓头不会凸出于凸耳表面，避免安装时螺栓头与周边设备结构产生干涉。

　　从实际使用的功能特性来看，这种全封闭的圆柱壳体结构，电机运行时的散热通过壳体表面的热辐射完成，壳体表面做了光滑的圆弧过渡，没有散热筋结构，一方面是因为这类小功率电机的发热量本身不大，光滑表面更容易清理，在食品加工、医药包装等对卫生要求较高的场景，光滑表面不容易积尘积料，擦拭清理更方便；另一方面没有散热筋的结构在做三维装配时，不会因为散热筋的尖角结构导致装配时出现干涉，也不需要在安装位预留散热筋的避让空间。很多工程师在做小型设备的动力选型时，往往会忽略电机外凸结构带来的空间占用问题，这款电机的结构设计把所有可能外凸的部件都整合到圆柱壳体的轮廓范围内，相当于把安装边界控制在了一个规则的圆柱空间内，在做设备布局时只需要预留对应直径和长度的圆柱安装腔即可，不需要额外考虑异形结构的避让，能大幅降低设备整体布局的设计难度。

　　另外，端盖与壳体的连接采用内六角螺栓，螺栓头全部沉在端盖的沉孔内，整个电机的外表面没有任何凸出的螺栓头，安装时不管是从轴向推入安装腔还是从径向卡入安装位，都不会被螺栓头卡住，装配过程更顺畅。在做维护拆解时，只需要拧开端盖的连接螺栓就能分离前后端盖与壳体，完成内部轴承、绕组的检修，不需要拆卸额外的安装附件，维护效率更高。这种结构设计也适配批量生产的工艺要求，圆柱壳体可以采用无缝钢管直接切割加工，不需要复杂的压铸模具，小批量生产时的加工成本更低，也能根据客户的需求灵活调整壳体长度，适配不同功率等级的定子绕组长度需求，不需要重新开模制作壳体，生产灵活性更强。
