圆形格栅式散热风扇端盖结构设计

　　在各类需要强制风冷散热的电气、动力设备中，风扇端盖是兼顾防护与通风功能的核心结构件，本次呈现的圆形格栅式风扇端盖，主要适配小功率电源变压器配套轴流风扇的前端防护需求，也可通用于同尺寸规格的小型散热风机、设备通风口防护场景。从实际使用场景来看，这类端盖多安装在设备外壳的通风开孔处，或是直接固定在风扇本体的出风/进风侧，一方面要阻挡外部异物、人手误触旋转的风扇叶轮，避免安全隐患与叶轮卡滞故障，另一方面要尽可能降低对气流的阻碍，保证散热风量满足设备热管理要求。

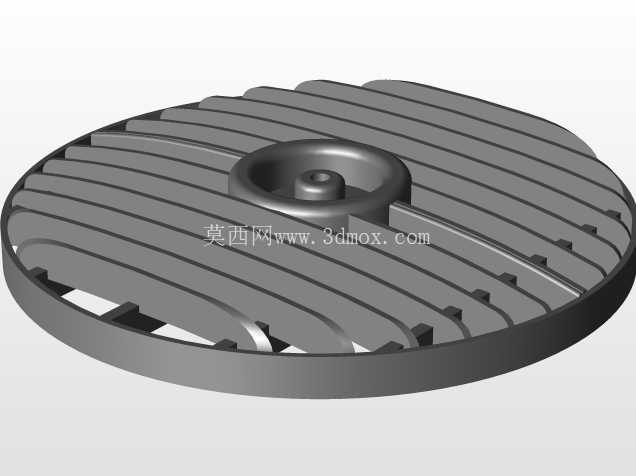

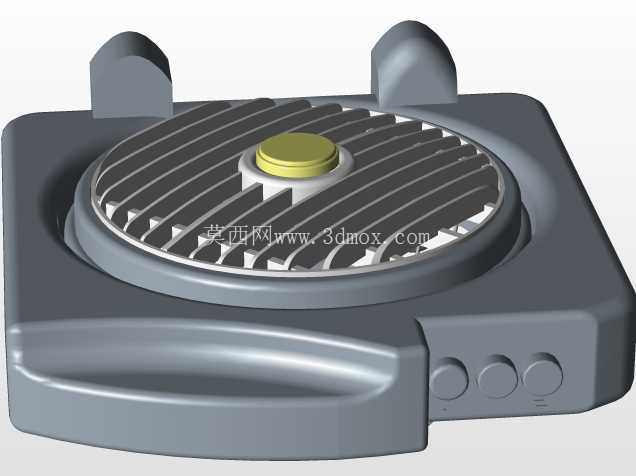

　　从功能特性上看，该端盖采用一体化圆盘式结构，中心设置凸起的轴座避让区域，刚好对应风扇叶轮中心的电机轴安装位，避免端盖安装后与旋转部件发生干涉；周向均匀排布的平行格栅肋条，肋条之间预留等宽的通风间隙，间隙宽度经过匹配设计，既可以保证足够的通流面积，又能阻挡直径超过安全阈值的异物进入，符合电气设备外壳防护的基础要求。格栅肋条并非平直薄板结构，而是采用带弧度的截面设计，顺着风扇出风的气流方向做了微小的导流倾角，能够减少气流穿过格栅时的紊流与风阻，降低通风过程中的气动噪音，这一点在对噪音控制有要求的民用电气、办公设备散热场景中尤为重要。

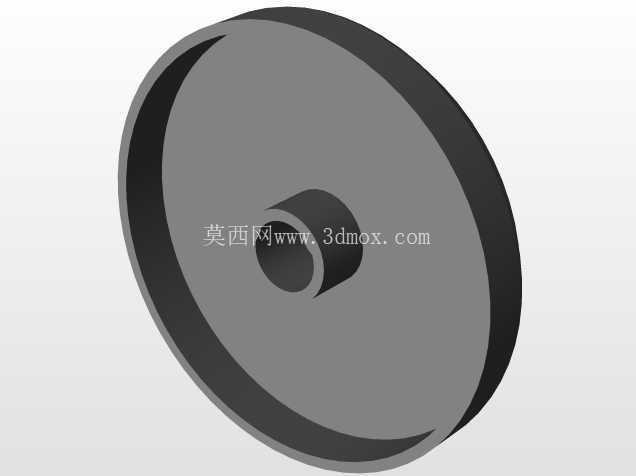

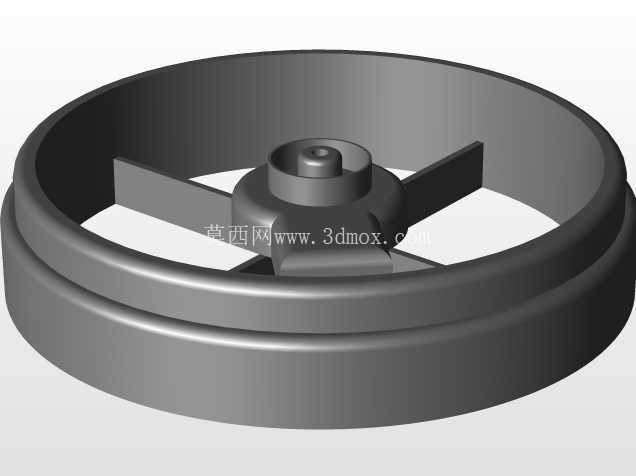

　　设计思路上，该结构优先考虑注塑成型的工艺可行性，所有肋条与外圈边框、中心轴座的连接位置都做了均匀的圆角过渡，避免应力集中导致的注塑件翘曲、开裂问题，同时省去了后续二次加工的工序，适合批量生产。端盖外圈的边框厚度略大于格栅肋条，作为整个零件的安装基准面，边框上预留的安装位可以适配卡扣连接或者螺丝固定两种常见的安装方式，能够匹配不同设备外壳的安装结构，不需要额外设计转接件。中心的轴座区域做了下沉式的凸起设计，凸起高度刚好覆盖风扇电机轴的伸出长度，既可以避免外部物体触碰轴端，也能在端盖受到外部挤压时，由中心凸起先承受外力，避免格栅肋条直接受力变形，提升了零件的抗冲击性能。

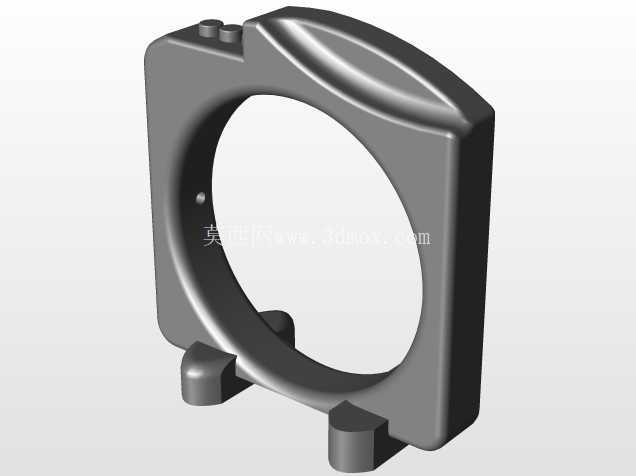

　　从安装边界与尺寸适配来看，该端盖为正圆形结构，整体外径与适配的风扇外框尺寸完全匹配，安装后可以完全覆盖风扇的通风面，不会出现边缘漏风或者防护缺口；整体厚度控制在较薄的区间，不会额外占用过多的设备内部空间，对于安装空间紧凑的小型电源变压器、工控模块等设备来说，能够有效压缩散热组件的整体安装尺寸。格栅肋条的排布密度经过反复校核，在保证防护能力的前提下，通流面积占整个端盖面积的比例超过六成，不会因为加装防护端盖导致风扇风量出现明显衰减，能够保证设备在额定负载下的散热效率，避免变压器等发热部件因为通风不畅出现温升超标的问题。

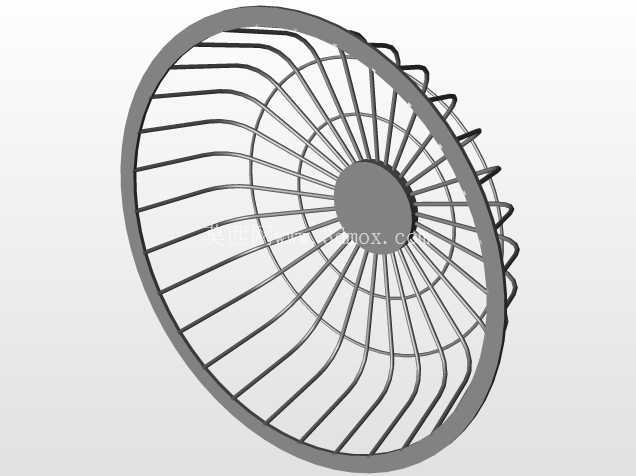

　　在实际选型应用中，这类端盖除了配套散热风扇使用，也可以直接作为设备柜体的通风口防护件使用，不需要额外搭配风扇即可实现通风防异物的功能，适配性较强。结构建模过程中，所有肋条的间距、厚度都做了参数化关联，调整参数即可快速适配不同直径规格的风扇，不需要重新搭建整体结构，能够大幅缩短同系列产品的设计周期。零件的壁厚设计均匀，所有位置的壁厚差控制在合理范围内，注塑生产时可以避免出现缩痕、缺料等成型缺陷，提升成品率。
