KaleFans EURUS II工业大风扇结构设计

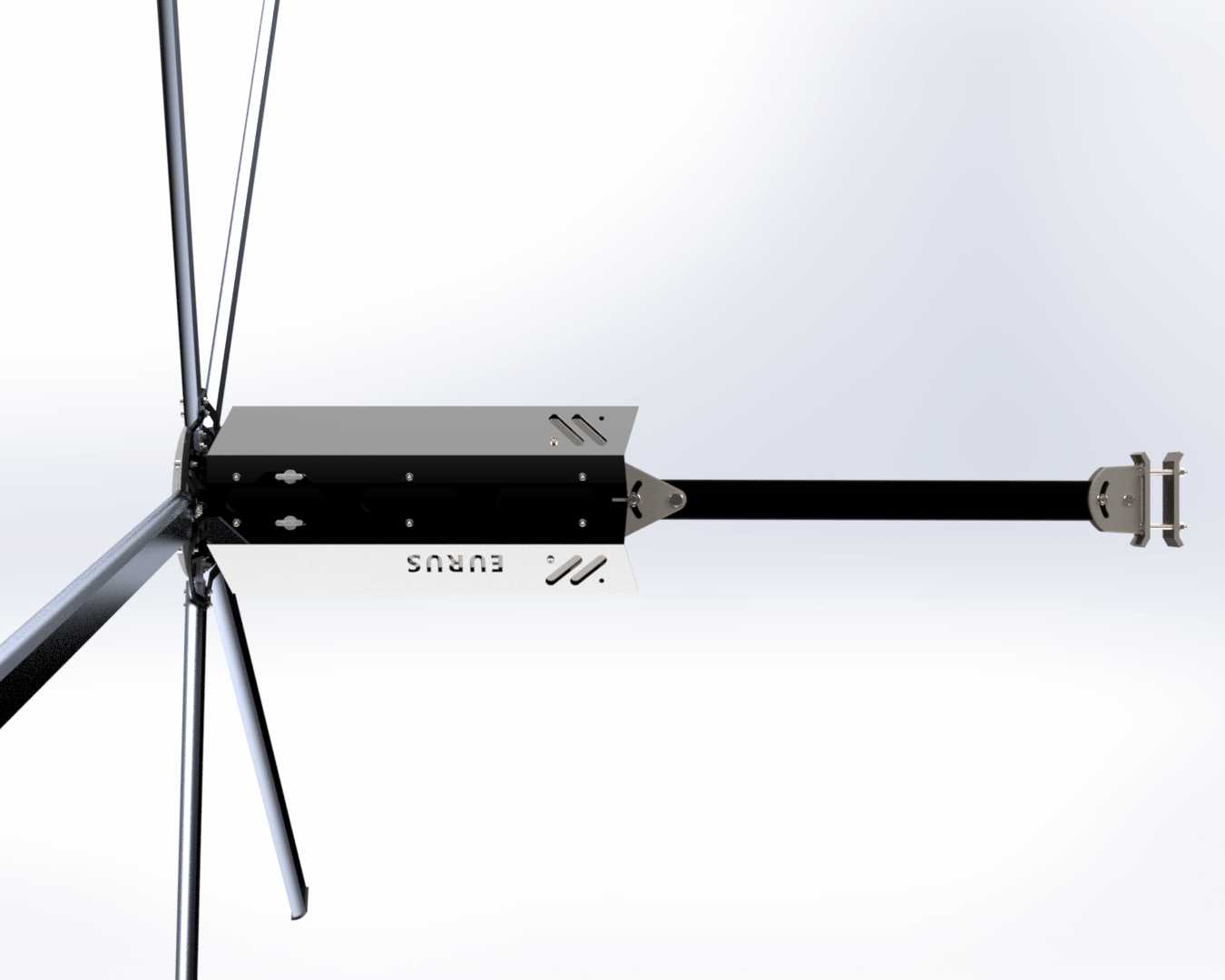

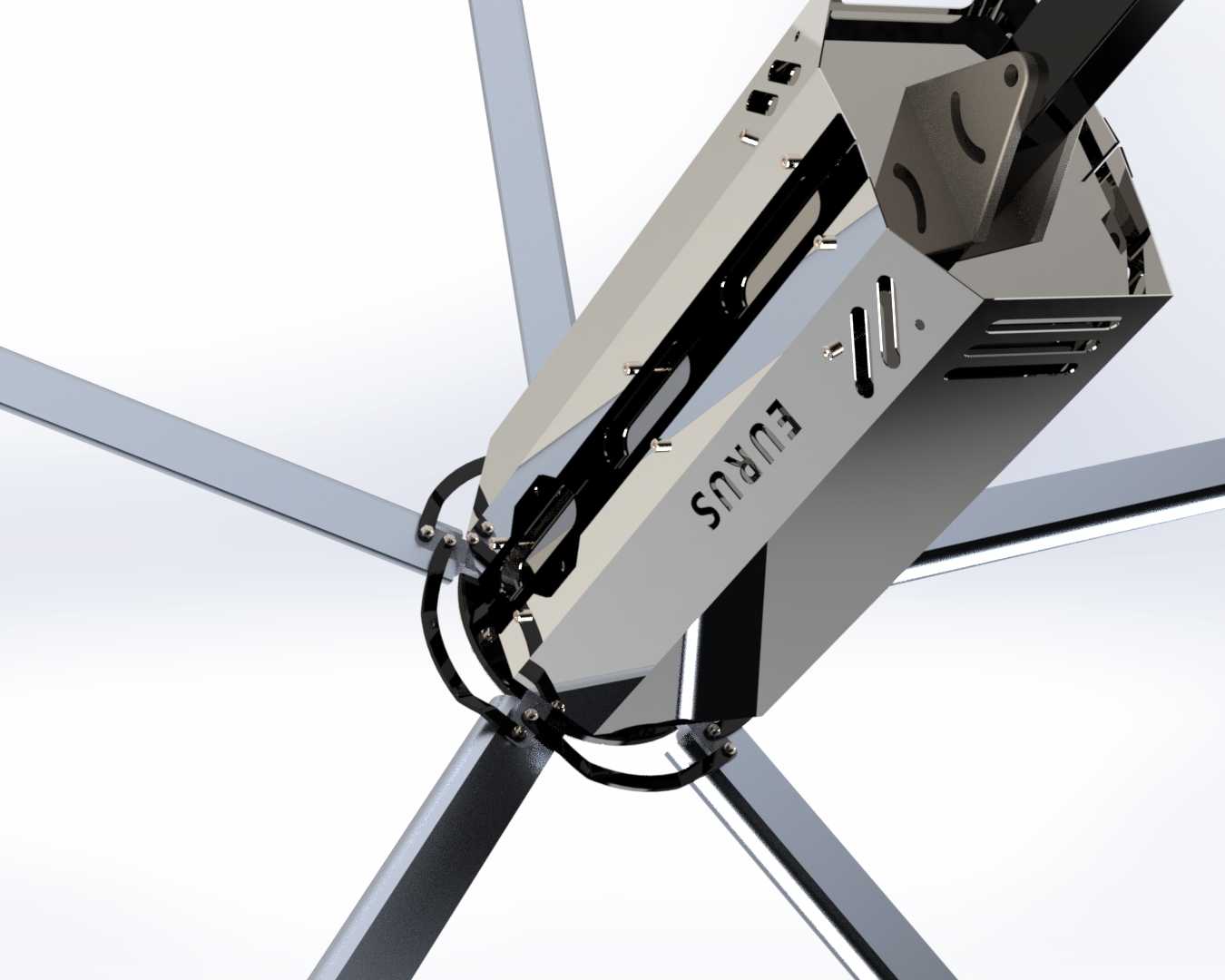

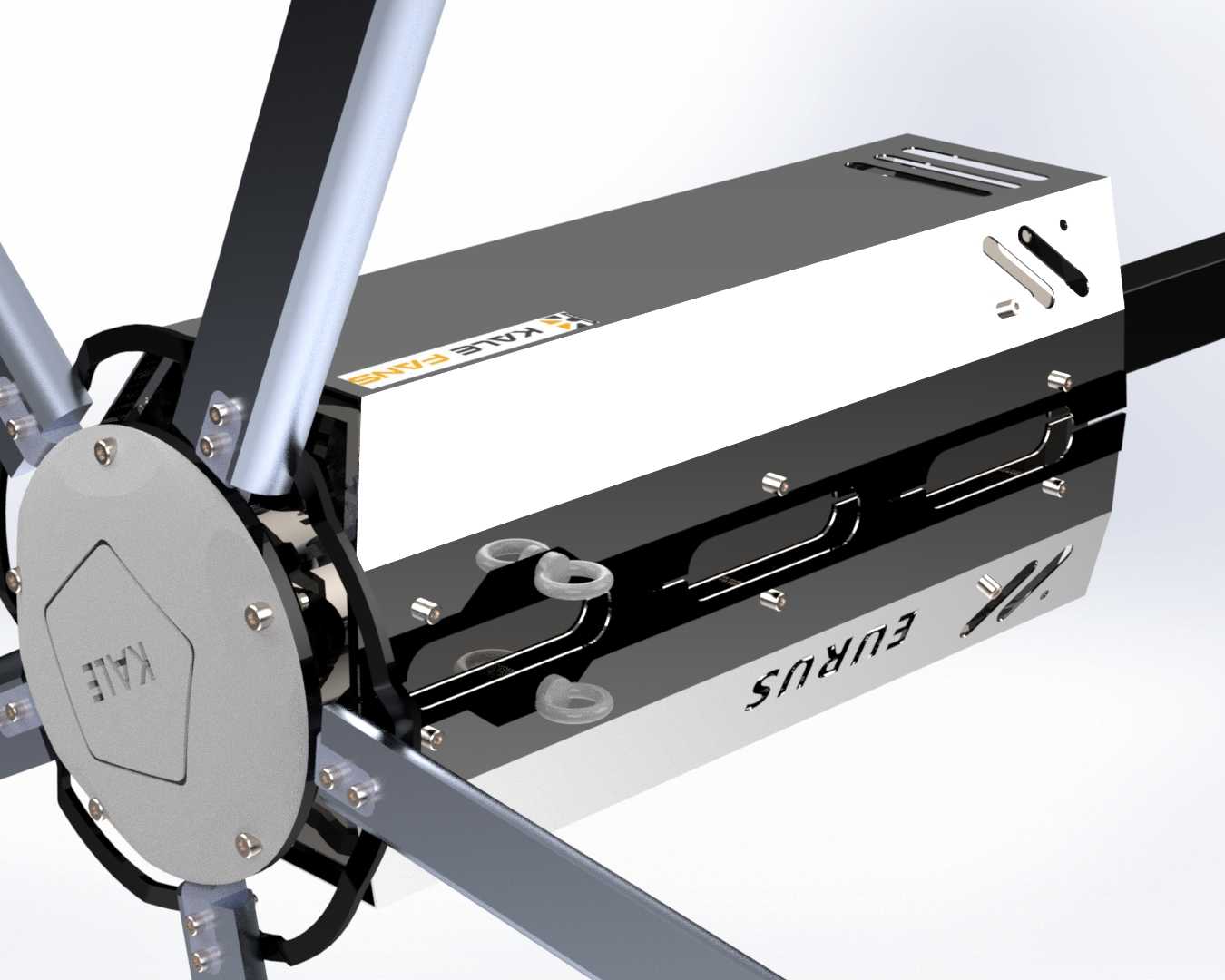

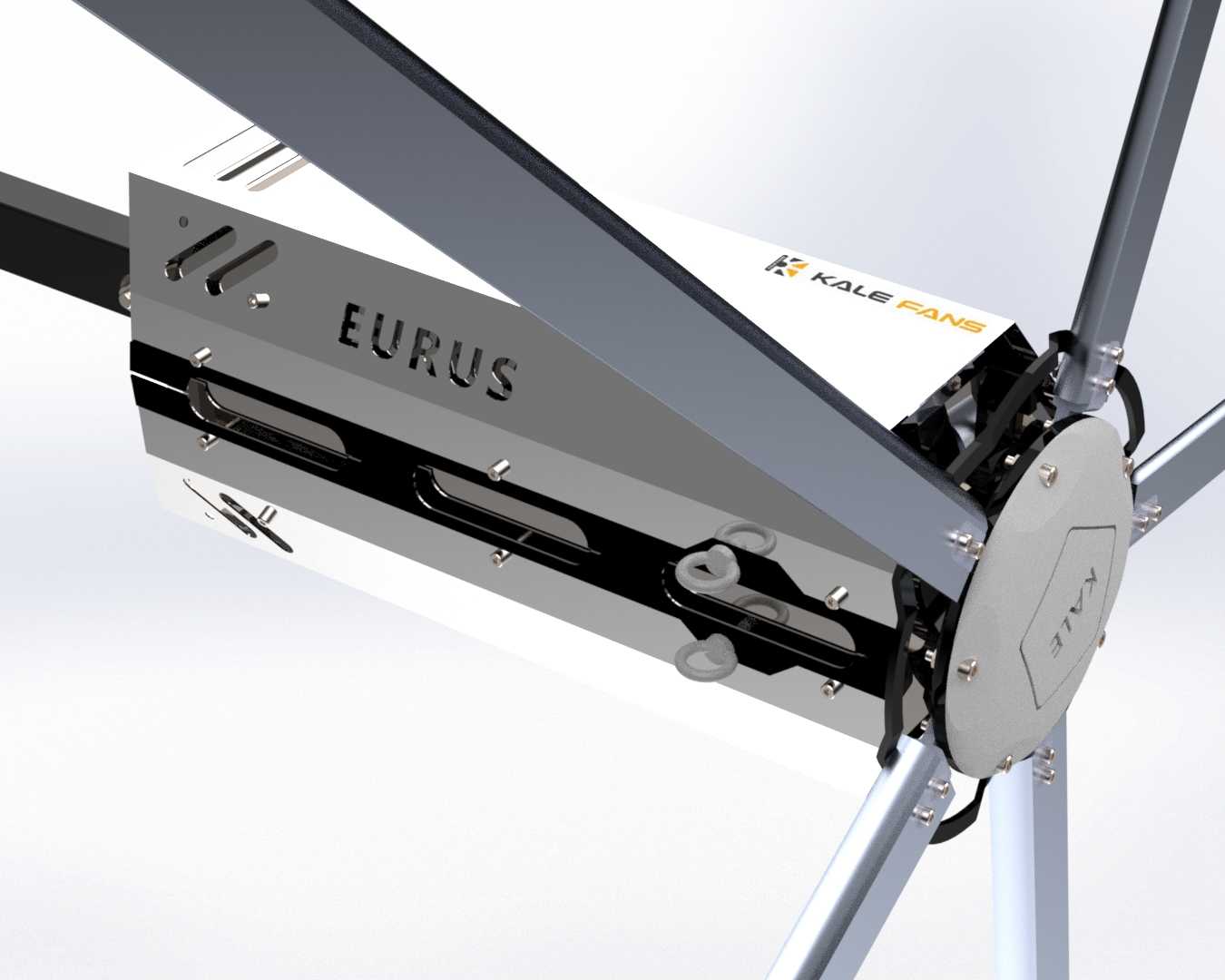

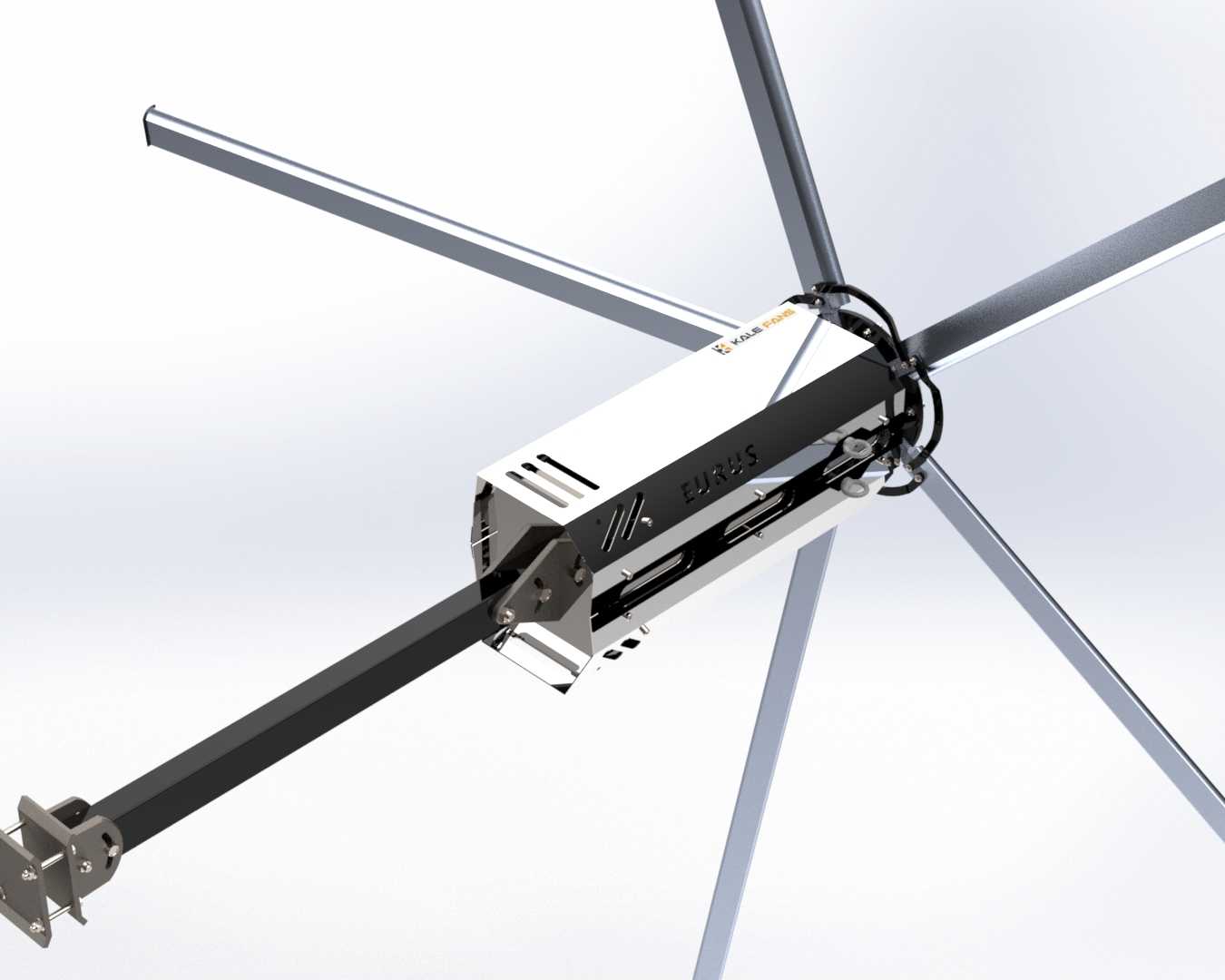

　　这款大直径工业风扇的三维结构，是针对高大空间通风降温需求做的正向测绘建模，核心适配厂房、仓储物流中心、大型商超、体育场馆这类层高超过6米的开阔室内场景，解决传统壁挂风扇覆盖范围小、轴流风机送风生硬、空调系统能耗过高的实际痛点。从结构拆解来看，模型完整还原了主机连接毂、叶片安装座、高强度叶片、顶部吊装固定端的全部配合关系，没有做过度简化，每个连接位的螺栓孔位、压片结构、加强筋特征都和实物测绘尺寸保持一致，能直接用于结构校核、安装模拟或者同类型产品的改型参考。

　　做这类大风扇建模的时候，首先要卡准的是安装边界条件，顶部吊装座的连接孔位是匹配常规厂房工字梁、混凝土预制梁的预埋吊点做的，安装时不需要额外做大面积的结构改造，只要确认吊点的静载荷满足设备运行总重量的5倍以上安全系数即可。叶片的安装倾角是经过反复校核的，不是固定的平直角度，从叶根到叶梢做了渐变的扭角设计，叶根处倾角更大，用来抵消轮毂附近线速度低带来的送风效率损失，叶梢处倾角收窄，减少高速运转时的叶尖涡流损耗，同时降低运行时的气动噪音，避免在厂房内形成让人不适的低频共振。

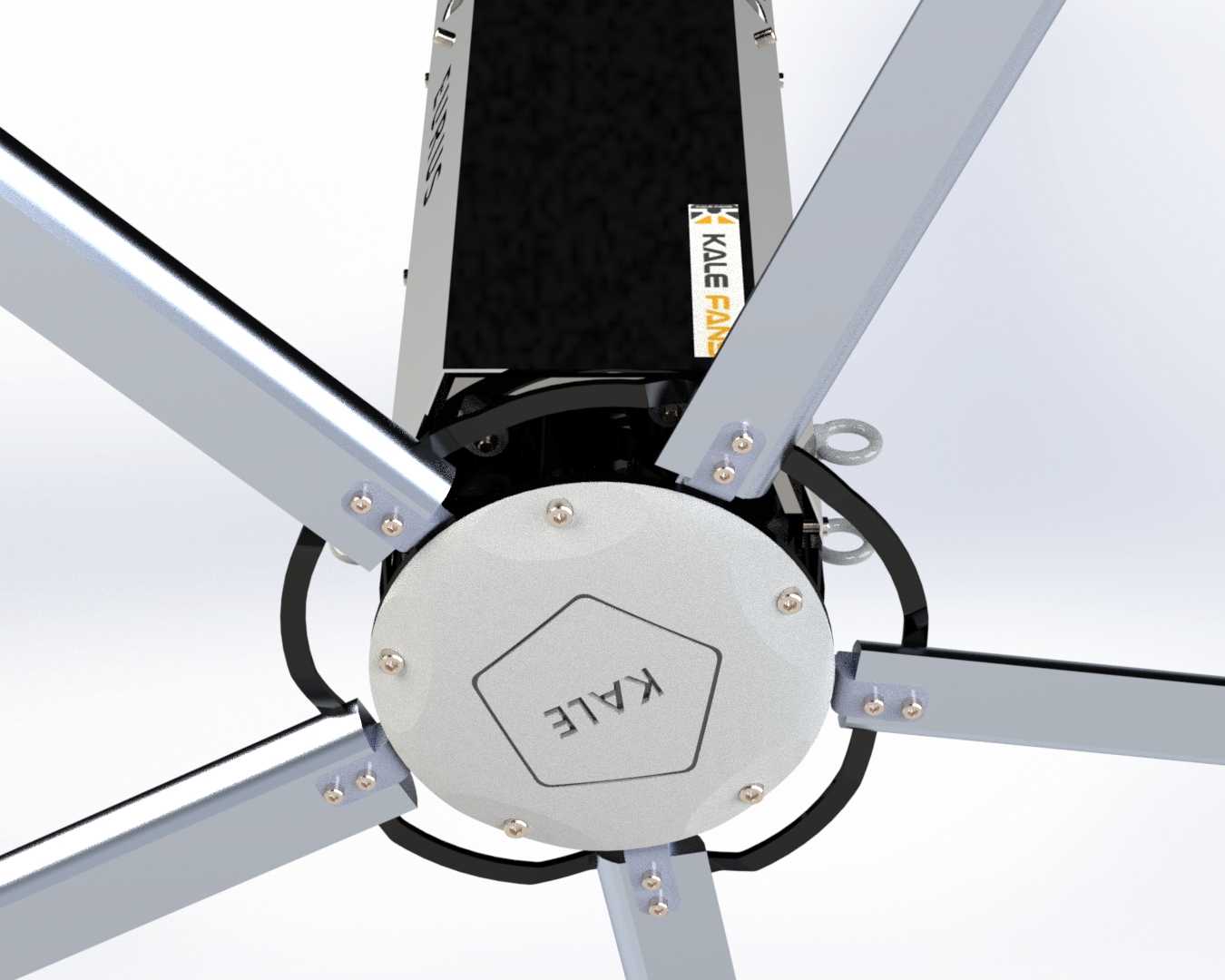

　　主机部分的结构设计重点考虑了长期运行的可靠性，连接毂采用多瓣式压合结构，每片叶片的安装座都有独立的定位销孔，安装时不需要反复调整角度，只要对准定位销锁紧固定螺栓就能保证所有叶片的倾角一致，避免因为叶片角度偏差带来的运行抖动。叶片本身采用的是铝合金挤压成型加表面阳极氧化处理的结构，模型里还原了叶片内部的空腔加强筋，这种结构既能降低叶片自身重量，减少主机轴承的径向载荷，又能保证叶片在长期运转时不会因为气流交变载荷出现形变下垂，叶梢的上翘结构是特意做的气动优化，能把推送的气流牢牢压在地面层，形成1-3米每秒的均匀风速带，沿着地面水平扩散，覆盖半径能达到叶片直径的3倍以上，不会出现直吹人体的生硬风感。

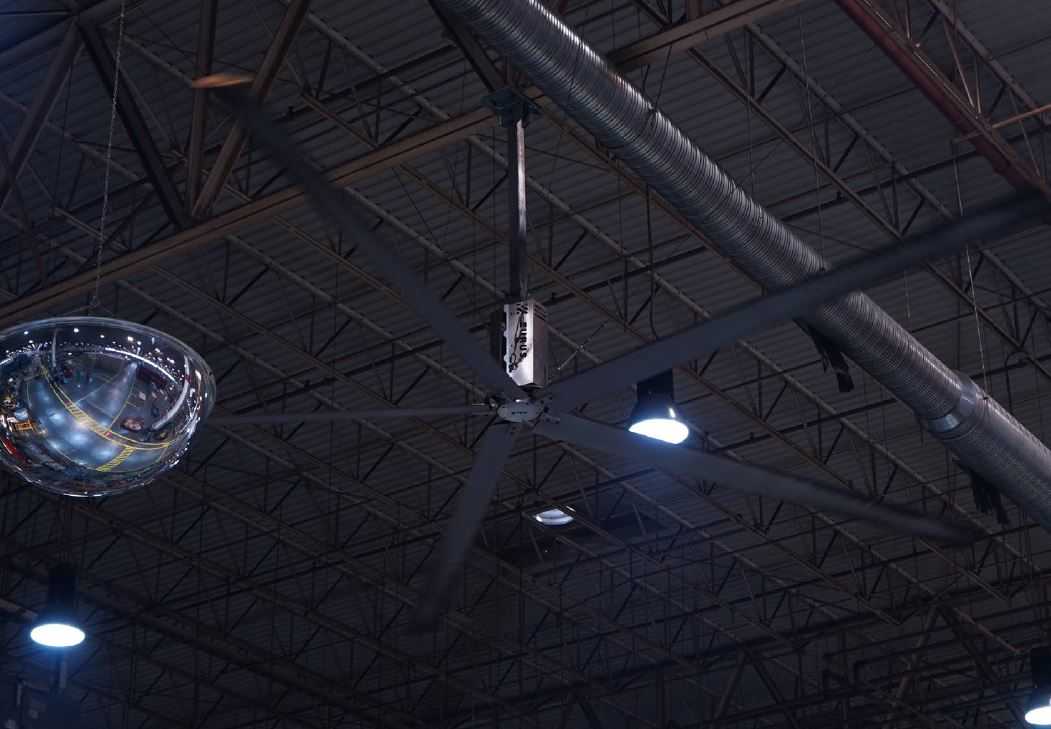

　　实际应用中，这类风扇不需要搭配复杂的风管系统，吊装在屋面下方40-60厘米的位置就能发挥作用，夏季运行时能带动整个空间的空气循环，打破室内的温度分层，把屋面附近聚集的热空气和地面的冷空气充分混合，降低人员作业区域的体感温度3-5摄氏度，和传统的工位风扇比，没有直吹的不适感，也不会吹起地面的粉尘影响作业；冬季如果搭配采暖设备使用，还能低速反转，把顶部聚集的热空气压到地面作业层，减少采暖的热量损耗，降低整体的暖通能耗。

　　建模过程中特意校核了所有运动部件的干涉边界，叶片运转时的最大回转直径和周边的立柱、管线、照明设备的安全距离预留不小于0.5米，避免运行过程中出现剐蹭。主机外壳的散热筋结构也做了完整还原，内置的驱动电机运行时产生的热量可以通过外壳的散热筋快速散发到流动的气流中，不需要额外加装散热风扇，降低了设备本身的故障点。所有的连接紧固件都采用了防松设计，模型里能看到每处螺栓连接位都配套了防松垫片或者双螺母锁紧结构，适配设备长期连续运转的工况，避免因为震动出现紧固件松动的问题。

　　从结构设计的合理性来看，这款风扇的叶片和轮毂的连接方式采用了柔性缓冲垫设计，模型里还原了连接位的橡胶缓冲层，能吸收叶片运转时产生的微小震动，避免震动直接传递到吊装结构和建筑主体，降低运行时的结构传声，同时也能在遇到突发气流冲击时起到缓冲作用，保护叶片和主机结构不会因为瞬时过载出现损坏。整体结构没有多余的复杂零件，日常维护只需要定期检查连接螺栓的紧固力矩、清理叶片表面的积灰即可，不需要复杂的拆解维护，非常适合工业场景下长期无人值守的运行需求。
