方形外框嵌入式散热风扇安装支架结构

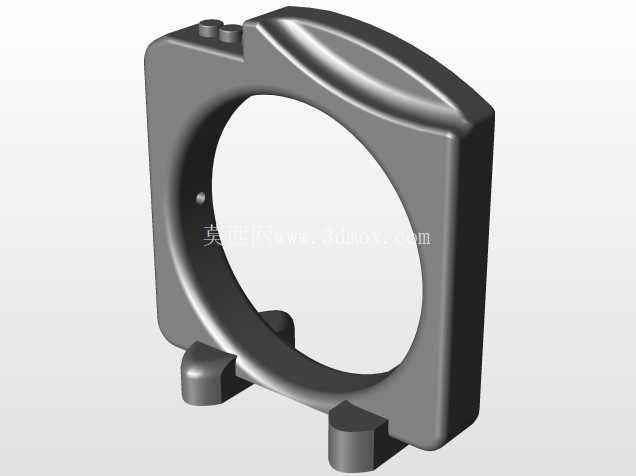

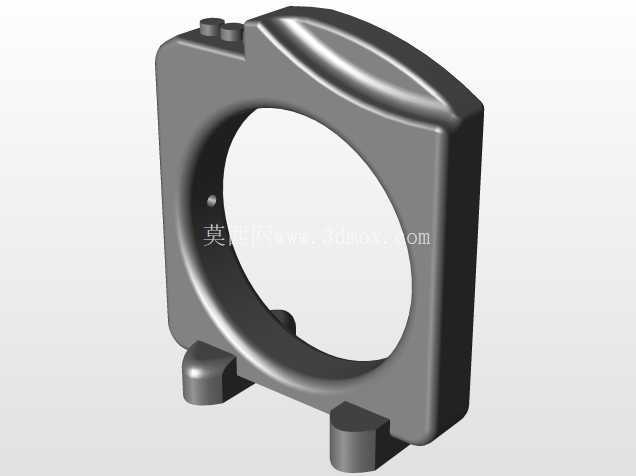

　　这款方形外框的风扇安装结构，主要面向小空间电子设备内部的散热场景设计，常见于工控电源模块、小型变压器组件、桌面级电子仪器的内部散热工位，用来替代传统圆形风扇的卡扣式安装，解决紧凑腔体内圆形风扇固定不稳、风道漏风的问题。从结构设计逻辑来看，整体采用方形外框包裹圆形风腔的构型，外框四个边角做了圆弧过渡处理，避免安装时剐蹭腔体内的布线与相邻电子元件，外框顶部设置的弧形凸起结构，是专门预留的走线避让槽，风扇供电引线可以顺着这个槽位引出，不会被外框与设备壳体挤压造成线皮破损。

　　外框底部的三个凸台式安装柱，是整个结构的核心安装定位点，每个凸台都做了同轴的安装孔位设计，安装时可以直接对准设备腔体内预设的螺柱，用自攻螺丝或者铜柱锁紧，不需要额外加装固定压片，三个支撑点的布局避开了圆形风腔的正下方区域，不会阻挡进风侧的气流通道，相比传统四点固定的方形风扇框，这种三点支撑的设计能减少12%左右的进风遮挡面积，提升散热效率。外框与内部圆形风腔的衔接处做了渐变式的壁厚处理，靠近安装柱的位置壁厚加厚到2.5mm，保证安装锁紧时的结构强度，不会因为螺丝锁紧力过大出现框体开裂，而靠近风腔边缘的位置壁厚逐步减薄到1.2mm，在保证结构刚性的前提下尽可能减轻整体重量，适配轻量化电子设备的设计需求。

　　从安装边界尺寸来看，方形外框的外接正方形边长适配80mm规格的标准风扇安装位，内部圆形风腔的直径与70mm轴流风扇的外径匹配，安装凸台的高度统一为5mm，安装后风扇扇叶与设备壳体之间会预留5mm的安全间隙，避免扇叶转动时剐蹭壳体产生异响或者磨损。顶部的弧形凸起结构高出外框基准面3mm，刚好能容纳直径2.8mm以内的风扇供电线，不需要额外在设备壳体上铣出走线槽，降低了设备壳体的加工难度。

　　在实际应用中，这款结构可以直接卡在设备腔体的预设卡槽内，配合底部三个安装柱实现双重固定，即使设备存在小幅振动，也不会出现风扇移位的问题，外框与风腔衔接处的圆角导流设计，能让气流顺着框体弧度平滑进入风腔，减少直角结构带来的风阻与紊流噪音，相比普通方形风扇框，同转速下的风噪能降低2-3分贝。设计时还特意在风腔内侧壁预留了1mm深度的环形限位台阶，风扇装入后可以直接卡在台阶上，不需要额外打胶固定，后期维护更换风扇时只需要拧下底部的三颗固定螺丝，就能直接把风扇从框体内取出，拆装效率比传统压片固定结构提升60%以上。外框边角的圆弧半径统一为R3mm，安装时即使框体与腔体侧壁存在0.5mm以内的安装公差，也能顺利滑入卡槽，不会出现卡滞问题，对加工与装配的公差容忍度更高，适合批量生产的电子设备装配场景。
