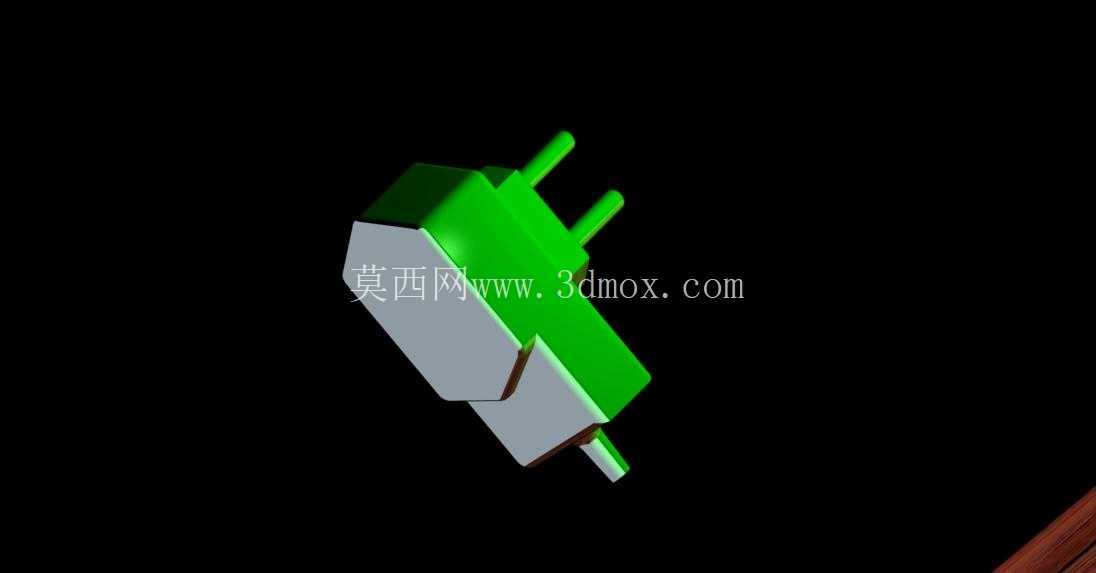

便携插脚式手机电源充电器结构设计

　　日常消费电子供电场景中，这类插脚式手机充电器是最常见的小型电源转换装置，核心作用是将民用市电的高压交流电转换为适配手机等便携数码设备的低压直流电，为设备内置电池提供稳定的充电输入，广泛适配居家、办公、商旅等各类需要临时补电的使用场景。从结构设计逻辑来看，整体采用一体化插脚与壳体整合的布局，插脚直接从壳体一端伸出，无需额外折叠或可拆卸结构，减少了活动部件带来的接触不良风险，同时也压缩了整体装配空间，让产品整体体积控制在便携握持的尺寸范围内，日常揣入衣物口袋、随身包袋都不会占用过多储物空间。

　　壳体部分做了斜切过渡的造型处理，并非规整的方正块体，一方面是在注塑成型阶段优化脱模斜度，降低壳体生产时的脱模阻力，减少侧壁拉伤的不良率，另一方面斜切面也能在插装到墙面插座时，给手指留出足够的施力空间，插拔过程中更容易发力，避免手滑导致的插拔困难。插脚的尺寸与间距严格遵循民用插座的通用安装规范，伸出长度、两个插脚的中心距都匹配国标墙面插座、插排的插孔尺寸公差，插装到位后不会出现松脱、接触虚接的问题，插脚根部与壳体衔接的位置做了加厚的止挡结构，避免反复插拔过程中插脚出现歪斜、根部断裂的情况，提升长期使用的结构可靠性。

　　内部空间布局上，壳体内部预留了变压器、整流电路、滤波元件的安装位，高压侧与低压侧之间设置了隔离挡墙，满足安规设计的电气间隙要求，避免高压串入低压输出端带来的安全隐患，壳体上下盖采用卡扣加超声焊接的装配方式，装配完成后接缝紧密，既可以防止日常使用中灰尘、溅水进入壳体内部，也能避免非专业人员随意拆解带来的触电风险。从安装边界来看，这类充电器插装到墙面插座后，突出墙面的厚度控制在合理范围，不会遮挡相邻插座的插孔位置，在多插孔插排上使用时，也不会因为本身体积过大挤占旁边插孔的安装空间，提升多设备同时充电时的插座利用率。

　　输出端的接口位置设置在壳体与插脚相对的另一端，插装到墙面插座后，充电线可以自然向下垂放，避免线材弯折角度过大导致的线芯断裂问题，接口周围的壳体做了微小的沉台设计，充电插头插入后可以与壳体表面贴合紧密，减少接口处的晃动，提升接口连接的稳定性。在实际使用场景中，这类充电器除了给手机供电外，也可以适配同电压等级的蓝牙耳机、便携台灯、小型数码外设等设备，只要输入电压电流参数匹配，就能稳定提供直流供电，结构上的一体化设计也让产品的抗摔性能优于带活动折叠插脚的产品，日常从桌面高度意外跌落时，不会出现插脚弯折、壳体开裂的问题，适合日常高频次携带、反复插拔的使用需求。设计过程中需要重点考量插脚与内部电路板的焊接固定强度，以及壳体内部的散热空间预留，因为长期满负载充电时，内部变压器与功率元件会产生一定热量，壳体内部预留的空气对流空间可以让热量通过壳体表面均匀散出，避免局部温度过高影响元件使用寿命，同时壳体材料选用阻燃级的工程塑料，即使内部元件出现异常升温，也不会出现壳体起火燃烧的安全隐患，满足消费电子供电产品的安规要求。
