减压阀配套轴向异形凸轮轮廓构件

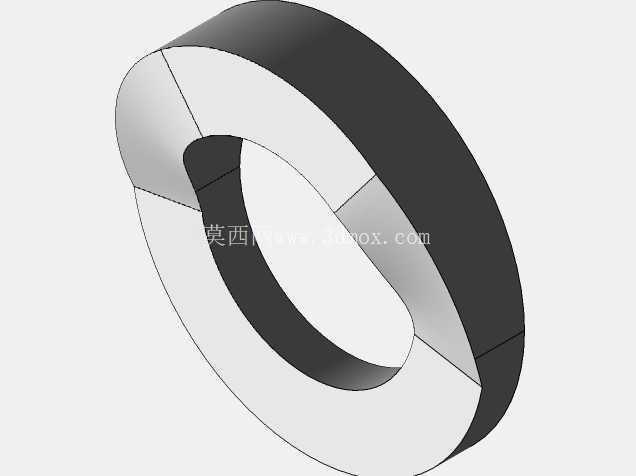

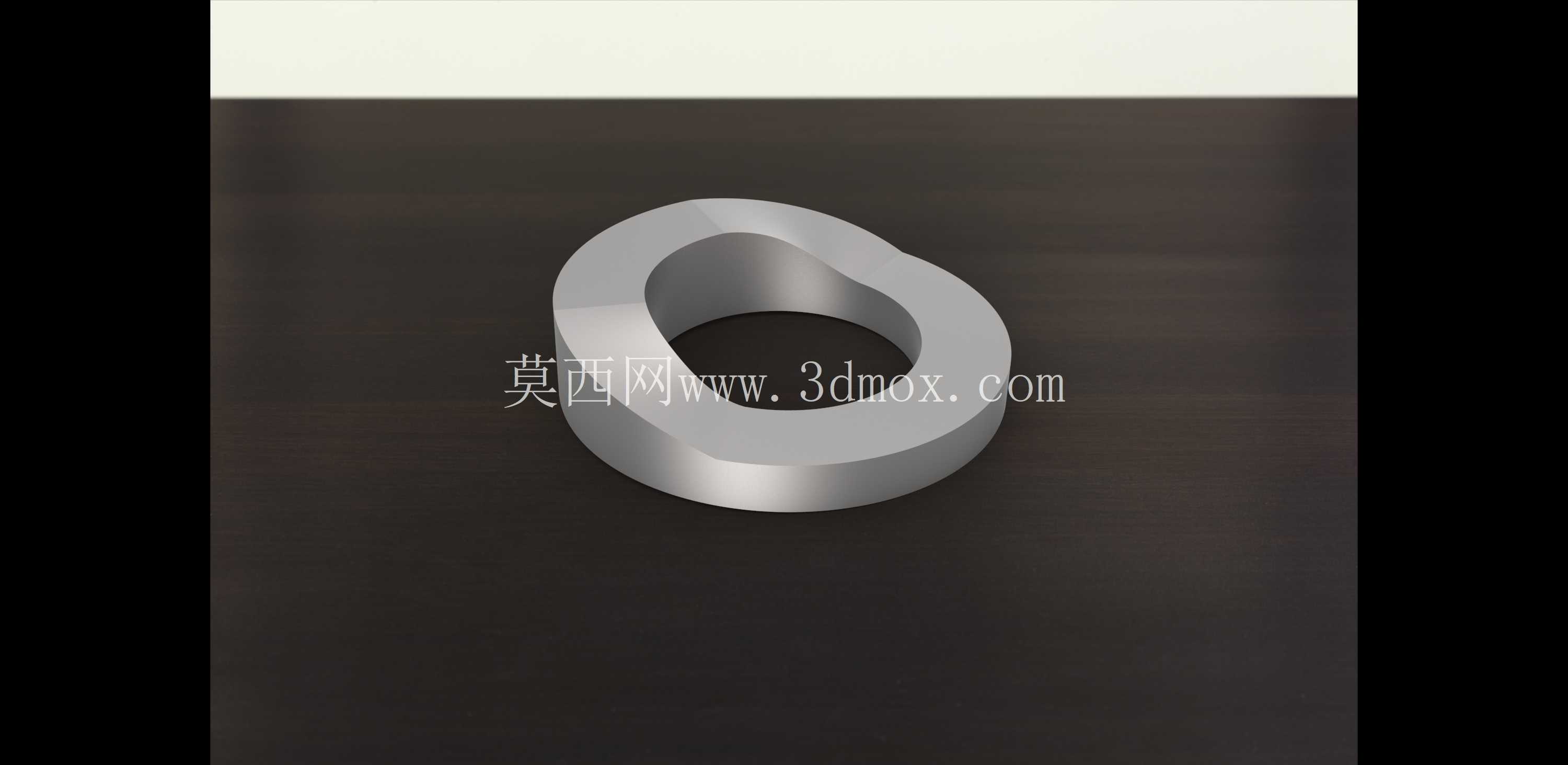

　　在减压阀的调压执行端，轴向凸轮承担着把旋转输入转化为轴向位移的核心作用，这类轮廓件不像标准盘形凸轮那样靠径向升程驱动，而是把工作型面做在零件的轴向端面上，从动件沿轴线方向贴靠型面滑动，转角变化直接对应阀芯的开度位置。做这类零件的三维结构时，首先要理清的是安装边界：零件整体为带中心通孔的厚环结构，中心孔需要穿过阀杆或者支撑轴，孔径和轴径取间隙配合，保证凸轮转动时不会和固定轴发生卡滞；外轮廓不是正圆形，其中一侧向外平滑延展，形成非圆的偏心外形，这个外形既可以作为手动旋拧的握持限位边，也能在装配时和壳体上的防转槽对位，避免凸轮工作时出现周向窜动。

　　零件的轴向厚度要匹配阀腔内部的预留空间，两端面保持平行，其中一个端面加工出连续变化的轮廓曲面，曲面的升程变化完全对应减压阀的压力调节区间：基弧段对应阀门的初始闭合位置，升程段随转角抬升从动件，逐步压缩调压弹簧，改变阀芯的开启压力，回程段则保证弹簧力可以把从动件平稳压回型面，不会出现运动脱开。实际建模过程中，轮廓曲线不能只追求外观顺滑，每一段升程的斜率都要和从动件的运动速度匹配，升程段如果曲率突变，会导致调压时弹簧力骤变，操作人员旋转调节件时会出现卡顿、压力跳变的问题；基弧段必须保持严格的轴向高度一致，这个区间内凸轮转动不会推动从动件，对应减压阀的压力锁定区间，避免误触转动时压力发生偏移。

　　零件的材质一般选耐磨黄铜或者硬质铝合金，端面型面需要做表面硬化处理，因为从动件和凸轮轮廓属于持续接触的摩擦副，减压阀在多次调压循环后，型面如果出现磨损凹陷，会直接导致压力控制精度下降。中心通孔的两端要做小尺寸倒角，装配时轴件可以顺利穿入，也避免锐边切割轴上的密封垫圈。非圆的外轮廓边缘同样倒圆角，去除加工毛刺，在手动调节时不会划伤操作人员。这类凸轮轮廓的设计不需要复杂的加强筋，整个环形实体本身就有足够的结构刚性，工作中承受的轴向反作用力来自调压弹簧，厚环结构可以把接触应力均匀分散到整个支撑端面上，不会出现局部变形。

　　在阀腔内部装配时，凸轮的非工作端面贴靠壳体的定位台阶，限制自身的轴向窜动，外轮廓的延展侧可以和限位销配合，把凸轮的总旋转角度限制在设计的调压行程内，防止过度旋转导致型面和从动件脱开。建模时优先用拉伸命令生成环形基体，再通过投影轮廓曲线做端面的切除或者拉伸成型，保证型面和基准端面的垂直度，后续出工程图时可以直接标注升程表，指导数控铣削加工端面轮廓，不需要后续大量修磨就能满足调压机构的运动要求。
