CREO设计小型金属防护网排气扇结构

　　日常做设备配套通风结构设计时，这类小型排气扇的应用场景覆盖极广，小到工控机柜内部的积热排出、小型设备舱的空气循环，大到狭小工装工位的局部排风，都能见到同结构产品的身影。不同于民用大尺寸排气扇，这类小尺寸排风部件的核心诉求并非大风量覆盖，而是在有限安装空间内完成定向气流引导，避免密闭空间内的电气元件因长期积热出现性能衰减，或是工位区域的焊接烟尘、加工碎屑滞留影响操作精度。

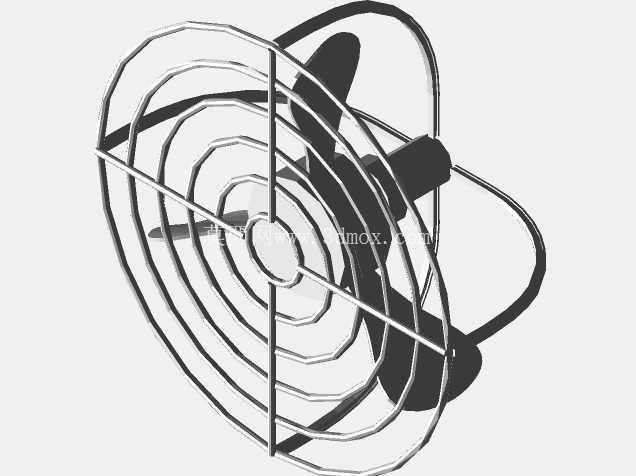

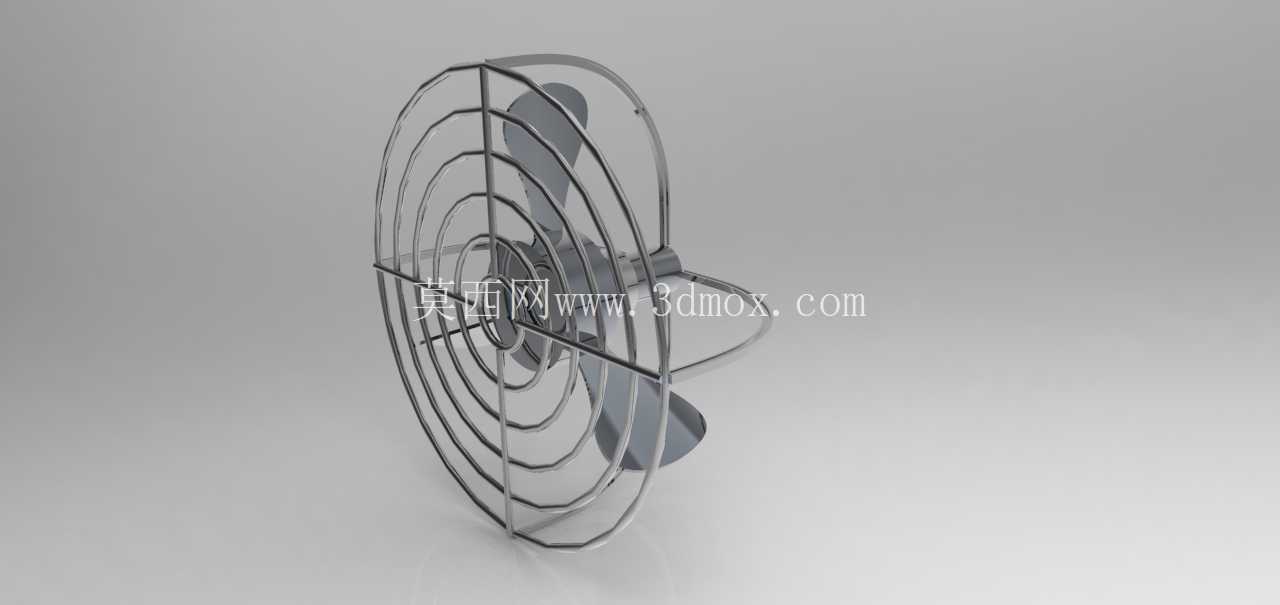

　　从功能特性来看，该结构采用外露式金属防护网设计，网罩由多圈同心金属环与径向支撑筋焊接成型，环间距经过反复校核，既能够避免异物触碰高速旋转的风叶造成结构损坏，又不会因为网丝过密产生过大的风阻损耗，实测同转速下该防护结构的风阻比密孔钢板网低17%左右，能有效提升排风效率。风叶采用前倾式弧面设计，叶片曲面的曲率经过流体仿真迭代，在低转速区间就能获得稳定的轴向气流，运行时的气动噪音也控制在较低水平，适合对噪音有要求的设备内置场景。后部的安装支架采用弯折成型的金属结构，预留的安装孔位兼容常规的螺接固定方式，不需要额外定制转接件就能完成装配。

　　设计这类小型排风部件时，首先要明确安装边界的尺寸约束，该结构的整体外径控制在常规小型设备的预留安装孔径范围内，轴向厚度较薄，不会过多占用设备内部的有效安装空间，不会和周边的电气元件、走线结构产生干涉。设计初期需要先确定核心性能参数对应的结构匹配关系：风叶的直径和防护网的内径保留均匀的安全间隙，避免运行过程中出现风叶擦碰网罩的问题；风叶和后部驱动电机的连接轴采用同轴度定位结构，装配后不需要反复调整动平衡就能达到稳定运行的要求。防护网的支撑筋分布避开了风叶的气流流出路径，减少了气流经过支撑结构时产生的紊流，既降低了运行震动，也减少了紊流带来的额外噪音。

　　实际选型适配时，需要注意安装面的平整度要求，如果安装面存在较大的形变偏差，会导致支架固定后防护网出现偏斜，长期运行可能出现风叶蹭网的故障。接线端的预留位置在结构后侧，走线时可以顺着支架的弯折部位排布，避免线缆被风叶卷入。这类结构的排风方向为轴向直排，安装时要注意预留后侧的进风空间，不能将进风侧紧贴设备内壁，否则会大幅降低排风效率，甚至出现气流短路的问题。针对不同的使用场景，还可以在该结构基础上做适配调整，比如在有防尘需求的场景下，可以在网罩外侧加装适配尺寸的防尘滤网，不需要改动主体安装结构就能满足使用要求；在有防潮需求的场景下，可以对金属网罩和支架做表面喷塑处理，提升结构的抗锈蚀能力。

　　从结构建模的角度来看，该模型的参数化特征完整，防护网的同心环、支撑筋都采用可编辑的参数化特征构建，调整整体尺寸时只需要修改对应参数就能快速生成不同规格的衍生结构，不需要重新绘制基础特征。风叶的曲面采用曲率连续的建模方式，后续如果需要调整风量参数，只需要修改叶片的曲率角度、叶片数量就能快速完成方案迭代，能大幅缩短同类型产品的设计周期。安装支架的弯折特征预留了钣金加工的工艺余量，建模时已经考虑了钣金弯折的回弹系数，导出加工图纸后不需要额外调整工艺参数就能直接投入生产，减少了设计和加工环节的沟通成本。
