螺旋型节能荧光灯管三维结构设计

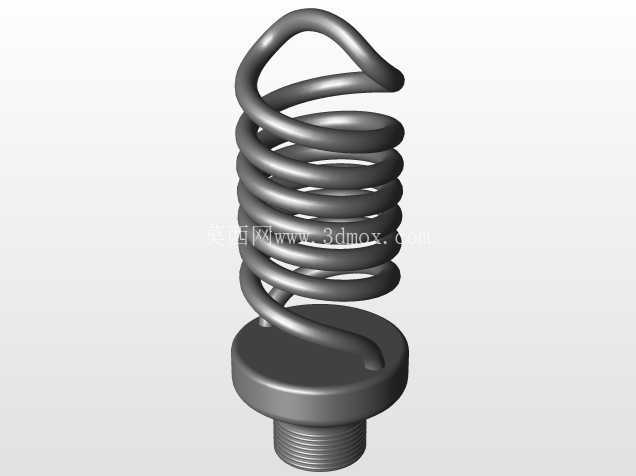

　　日常民用与商用场景里的紧凑型荧光节能灯，核心发光部件的螺旋结构设计直接决定整灯的发光效率、装配适配性与使用寿命。这款螺旋灯管的三维建模完全围绕实际量产与装配需求展开，没有冗余的装饰性结构，所有曲面与实体特征都服务于功能实现。

　　从实际应用场景来看，这类螺旋灯管主要适配E27、E14等通用螺口灯头，可直接替换传统白炽灯，广泛用于家庭室内照明、办公场所基础照明、商超辅助照明等场景，相比同功率白炽灯能降低70%以上的能耗，同时发光覆盖角度更大，不会出现直管荧光灯的照明暗区。建模过程中首先要考虑的是灯管弯曲半径的取值，螺旋段的管径常规选用9mm、12mm两种常用规格，螺旋升角控制在15度到18度之间，这个角度区间既能保证灯管玻璃弯制过程中不会出现管壁褶皱、厚薄不均的工艺缺陷，又能在有限的高度空间内排布足够长度的放电管，保证灯管的功率与光通量达到设计要求。

　　设计思路上完全逆向于实际生产工艺路径：先确定灯管的总功率要求，倒推所需的放电管总长度，再根据适配的灯头外壳尺寸，确定螺旋段的最大外径——常规15W以下规格螺旋外径不超过45mm，20W到30W规格控制在55mm以内，避免整灯装配后超出普通灯罩的容纳边界。灯管两端的引脚段做了平直化处理，长度预留12mm到15mm，这个尺寸是为了匹配电子镇流器端的接线端子安装位，既不会因为引脚过短导致焊接时烫伤管壁，也不会因为引脚过长造成整灯内部走线拥挤、绝缘距离不足的问题。

　　外形尺寸与安装边界的校验是建模过程中反复核对的环节：螺旋段的总高度根据功率不同从70mm到120mm不等，底部的平直段与灯头塑料件的配合间隙控制在0.3mm到0.5mm，这个公差范围既能保证灯管安装时可以顺利卡入灯头固定位，又不会因为间隙过大出现灯管晃动、受力不均导致的玻璃碎裂风险。灯管表面的荧光粉涂层在建模时做了等厚曲面处理，厚度控制在0.15mm到0.2mm之间，这个厚度是行业内的通用工艺参数，过薄会出现发光不均匀、露紫光的问题，过厚则会降低光线透出率，影响整灯的光效参数。

　　从结构特性来看，螺旋结构相比传统U型、H型灯管，在相同的外形尺寸下可以容纳更长的放电通路，因此功率密度更高，整灯体积可以做的更小，适配更多狭小空间的照明安装需求。建模时特意还原了灯管端部的封接结构，这个位置是整灯的应力集中点，弯制过程中如果曲率控制不当，很容易在后续的老炼、运输过程中出现漏气、开裂的问题，因此在螺旋段与端部平直段的过渡位置做了R8到R10的圆角过渡，分散玻璃管壁的内应力，提升产品的抗震动性能。

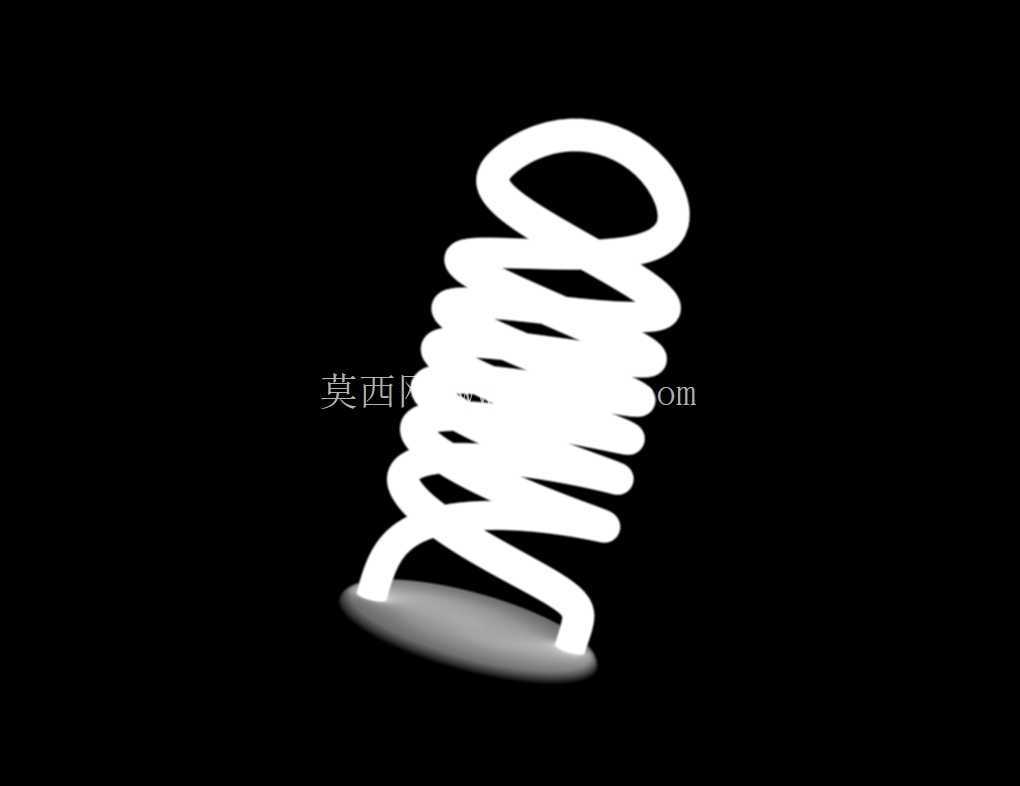

　　实际选型参考时，结构工程师可以直接调用这个三维模型匹配整灯的外壳、灯头、镇流器等部件的装配干涉校验，不需要重新绘制灯管的外部曲面，能大幅缩短整灯的开发周期。模型的所有曲面都做了G2连续处理，导入到渲染软件中可以直接模拟灯管点亮后的发光效果，也可以用于结构力学仿真，模拟灯管在不同温度下的热形变情况，验证安装结构的可靠性。对于照明行业的结构设计人员来说，这类标准化的螺旋灯管模型可以作为通用件存入企业标准件库，后续开发不同功率规格的节能灯产品时，只需要调整螺旋段的圈数、高度与管径参数，就能快速衍生出符合设计要求的灯管结构，减少重复建模的工作量。

　　需要注意的是，这类灯管的安装边界还要考虑与镇流器的散热距离，灯管点亮后管壁温度会达到80到100摄氏度，建模时预留的安装间隙要保证镇流器元器件与灯管管壁的距离不小于10mm，避免高温加速电子元器件的老化，缩短整灯的使用寿命。螺旋的圈数也不是越多越好，圈数过多会导致灯管中心区域的光线被外层管壁遮挡，反而降低光输出效率，因此建模时圈数与管径、螺旋外径的匹配关系经过了多轮参数校验，完全符合实际量产的工艺要求，不存在无法落地生产的理想化结构。
