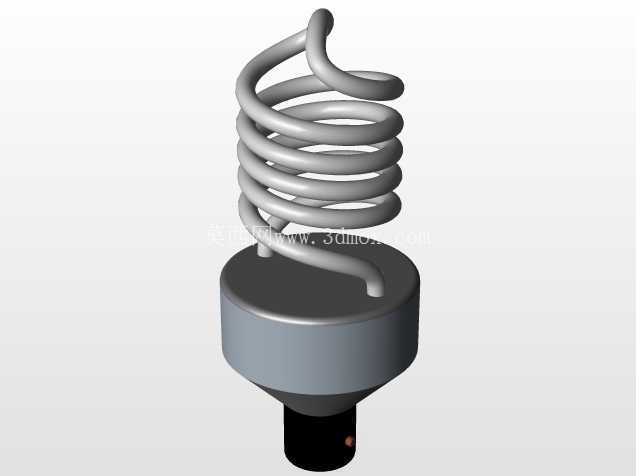

螺旋紧凑型荧光灯三维结构设计

　　日常民用照明场景里，紧凑型荧光灯的替换适配需求一直是结构设计的核心考量点，这款螺旋结构的CFL灯泡，从最初的方案构思阶段就锚定了传统白炽灯螺口灯座的直接替换目标，不需要用户额外改动原有照明线路或者灯座结构，就能直接完成换装，覆盖家庭室内照明、小型商用空间基础照明、工业辅助工位照明等多类场景的使用需求。从功能实现逻辑来看，这款产品的核心是通过螺旋盘绕的灯管结构，在有限的外形尺寸内拉长荧光管的有效发光长度，在保证发光效率的前提下，大幅压缩整灯的轴向与径向占用空间，避免传统长直管荧光灯体积过大无法适配原有白炽灯灯具安装空间的问题。设计过程中首先要敲定的是安装边界的匹配度，底部的灯头结构完全沿用通用螺口灯头的标准尺寸参数，螺纹规格、端面接触点的位置、绝缘部分的尺寸公差都严格对照通用灯座的适配要求做约束，保证旋入安装时的顺畅度，同时避免安装后出现接触不良、松动脱落的问题。灯管部分的螺旋盘绕路径不是随意绘制的曲线，每一圈螺旋的升角、圈间距都经过反复调整：圈间距过小会导致灯管工作时热量聚集无法有效散出，加速荧光粉老化缩短整灯使用寿命；圈间距过大则会在有限高度内无法排布足够的灯管长度，达不到额定的光通量输出要求。

　　最终确定的螺旋曲率，既保证了灯管各段之间留有均匀的散热间隙，让工作时产生的热量能通过空气自然对流快速带走，也让整灯的发光面分布更均匀，不会出现局部亮度过高、照明区域有明显暗区的问题。底部的镇流器腔体结构，外形做了圆滑的过渡处理，一方面和上部螺旋灯管的曲线造型形成视觉上的统一，另一方面腔体内部的空间预留充分考虑了电子镇流器元器件的排布空间，腔体壁厚的设置兼顾了结构强度与散热需求，既不会因为壁厚过薄导致装配或者安装过程中出现壳体开裂的问题，也不会因为壁厚过厚占用过多内部空间、增加不必要的材料成本。

　　在实际建模过程中，灯管的螺旋扫掠路径需要反复校验曲率连续性，避免出现局部曲率突变导致的建模失真，保证后续如果做结构仿真或者开模验证时，模型数据能直接对接后续的生产环节；灯头与下部腔体的连接位置做了定位止口的结构设计，装配时可以快速定位，保证两者的同轴度，避免整灯装配后出现歪斜、安装后重心偏移的问题。从实际使用的角度出发，这款产品的外形尺寸完全控制在普通白炽灯的尺寸范围内，不管是装在吊灯、壁灯、台灯还是嵌入式筒灯里，都不会因为尺寸超差出现无法装入、外露影响美观的问题。螺旋灯管的末端与下部腔体的连接位置做了平滑过渡处理，没有突兀的折角，既减少了应力集中的风险，也让整灯的外观更协调。

　　不同于早期的U型紧凑型荧光灯，螺旋结构的灯管发光角度更大，照明覆盖范围更广，不需要额外增加反光罩就能实现比较均匀的照明效果，在很多对安装空间有严格限制的照明场景里，这种结构的优势非常明显。建模时对各个配合面的公差带做了合理预留，比如灯头与塑料腔体的配合位置，考虑到不同材质的热膨胀系数差异，预留了足够的膨胀间隙，避免灯泡长时间工作温度升高后，不同材质膨胀量不一致导致的配合松动或者壳体开裂问题。灯管与腔体的连接位置，也做了密封结构的预留设计，防止日常使用过程中灰尘、潮气进入腔体内部，影响电子元器件的工作稳定性。
