  这套线束布线结构的设计,最初是面向车载电控单元与外接执行器之间的信号、低压供电传输场景做的参数化搭建,在车载电控系统、工业控制柜内部接线、小型机电设备的动力与信号传输场景中,这类带防护护套与接线端子排的线束都是核心的连接载体。实际应用里,这类线束需要同时满足接插端的密封防护、多芯线的有序排布、端子排端的快速压接固定需求,避免设备运行过程中因为震动、拉扯出现接线松脱、线芯磨损短路的问题。

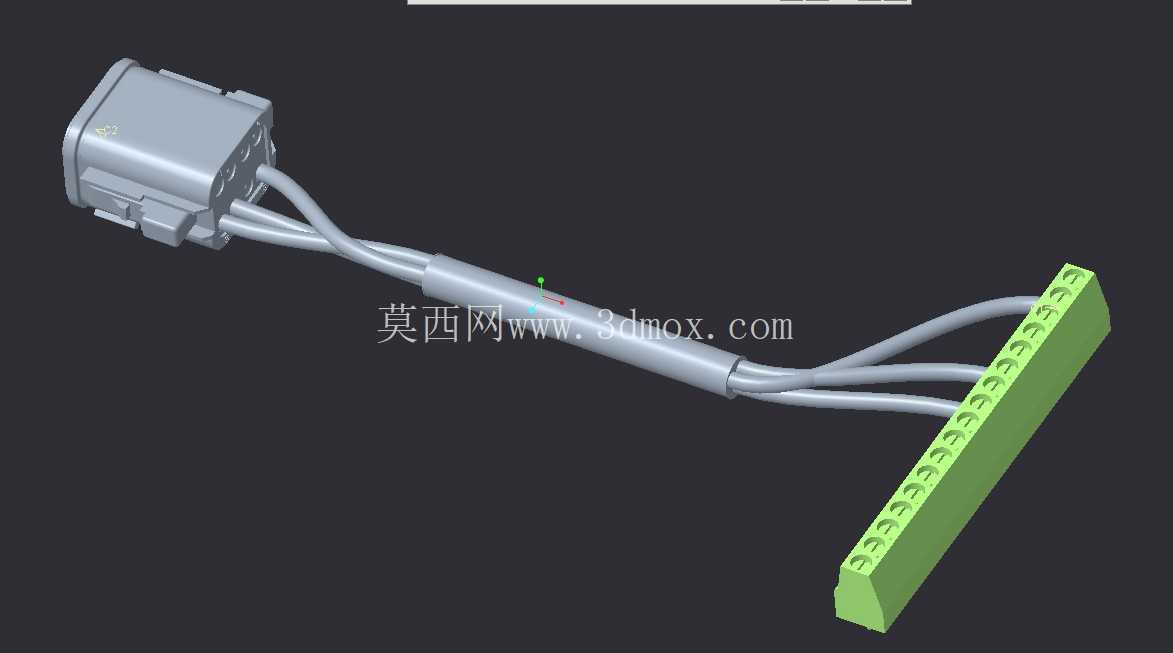

  从结构功能来看,一端的灰色接插件护套采用带卡扣锁止的结构设计,护套内部预留了对应线芯数量的插孔位,护套外壁的定位筋与卡扣结构,能够在与对插端配合时实现精准对位,锁止结构可以防止设备运行震动导致的接插件松脱,护套出线位置做了渐变的收口结构,能够对线束弯折位置做应力释放,避免线芯在护套出口位置因为反复弯折出现铜丝断裂的问题。中间的线束段采用多芯线集束包裹的结构,外层的防护套能够将分散的线芯整合为规整的线束主体,既可以减少线束占用的安装空间,也能避免多根分散线芯在设备内部与其他结构件产生摩擦破损,同时集束后的线束在走线路径规划时更容易做固定点的排布,适配设备内部的走线空间边界。另一端的绿色接线端子排采用等间距的螺丝压接位设计,每个压接位对应一根独立线芯,端子排的基座采用绝缘材质,相邻接线位之间设置了隔离筋,能够避免接线过程中出现线芯搭接短路的问题,端子排的安装边预留了固定孔位,可以直接通过螺丝固定在设备的安装基板上,不需要额外设计转接固定结构。

  设计过程中采用参数化的布线逻辑,每一段线芯的走线路径、弯折半径、长度参数都可以根据实际安装空间做快速调整,接插件与端子排的接口尺寸按照通用工业接插件的标准尺寸做参数关联,当需要适配不同针脚数量的接插件或者不同位数的端子排时,只需要调整对应的参数变量,就可以自动更新线束的线芯数量、走线路径与整体长度,不需要重新逐根绘制线芯路径,能够大幅缩短不同规格线束的设计迭代周期。布线过程中严格控制每一段线芯的最小弯折半径,避免弯折半径过小导致线芯内部铜丝损伤、外层绝缘皮破损,同时线芯与接插件、端子排的连接位置都预留了足够的剥线压接长度,保证压接后的接触面积满足载流要求,不会因为接触面积过小出现接头发热的问题。

  从安装边界来看,接插件端的最大外轮廓尺寸适配常规车载接插件的安装开孔尺寸,接插件尾部的线束弯折预留空间不小于线束直径的三倍,保证接插件在插拔操作时不会对线束根部造成过度拉扯;中间集束段的外径根据线芯数量做匹配设计,能够适配常规的线束固定卡扣、缠绕管的安装尺寸,走线过程中避开设备内部的发热元件、运动部件,与运动部件的安全间隙不小于5mm,避免长期摩擦或者高温烘烤导致线束老化破损;端子排端的安装孔位间距符合通用接线端子排的安装标准,接线位的操作空间预留足够的螺丝刀操作余量,保证现场接线作业时不需要额外拆除周边其他部件就可以完成每一根线芯的压接固定。

  这类参数化布线的设计思路,同样可以迁移到其他多芯连接线束的设计场景中,不管是工业设备内部的控制线束,还是家电产品内部的连接线束,都可以通过调整参数变量快速生成适配具体安装空间的线束模型,在设计阶段就可以提前验证线束的走线路径是否与其他结构件产生干涉,提前核算每一段线芯的长度,避免实际生产过程中出现线束长度不足、走线位置与其他部件冲突的问题,减少样机试制阶段的改模成本与物料浪费。
