家用台式胶囊茶饮冲泡设备结构设计

　　这款台式冲泡设备主要面向家庭厨房、小型办公区茶水间、精品茶饮体验店前台等场景使用，核心功能是完成定量热水输送、胶囊茶包萃取、承托接液的整套冲泡流程，替代传统手工煮茶、泡茶的繁琐操作，实现一键输出温度、容量稳定的冲泡茶饮。从结构布局来看，设备采用立式方正堆叠构型，底部一体化成型承托底座，底座上预留两个杯位放置区域，左侧为主要出液位，配套设置可抽拉式接液盘，承接冲泡过程中滴落的残液，避免污染放置台面，右侧为备用杯位，可放置备用杯具或实现双杯连续出液，底座边缘做圆弧过渡处理，避免日常使用中磕碰划伤。

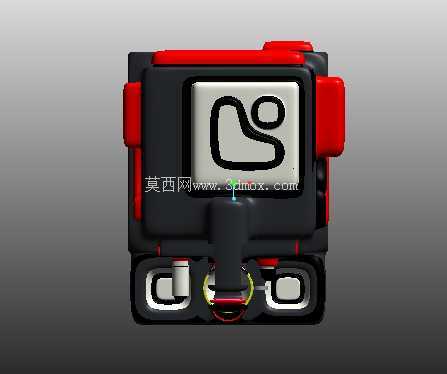

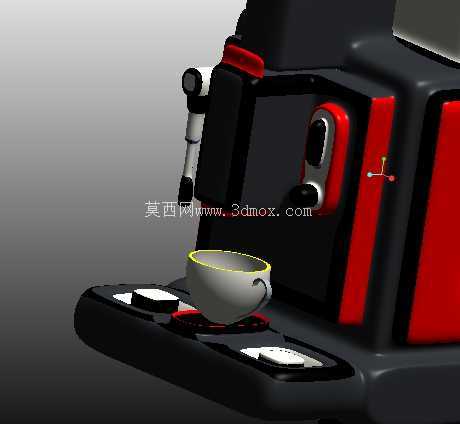

　　中部核心功能区集成了水路加热模块、水泵增压模块、胶囊仓锁紧机构，其中胶囊仓采用侧开式卡扣结构，闭合后可实现密封承压，保证热水在设定压力下穿过茶料完成萃取，出液嘴设置在功能区左侧下方，角度垂直向下对准接杯位中心，出液时不会出现液体飞溅问题。顶部区域为储水与控制模块集成区，外置的水箱采用可拆卸式结构，方便用户加水与清洁，水箱与机身的连接部位设置硅胶密封圈，防止搬运或使用过程中漏水，控制按键区域做凸起防滑处理，按键下方对应设置微动开关，操作反馈清晰，盲操作也可准确触发功能。

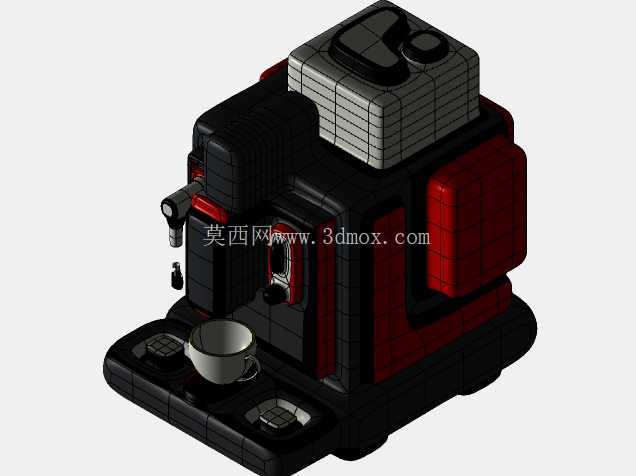

　　从设计思路上，整机外壳采用分块拼接结构，主体承重框架为内部隐藏式注塑骨架，外部覆盖装饰外壳，红色装饰块与黑色主体外壳做卡扣式连接，无需额外螺丝固定，后期拆解维护时可直接撬开外壳完成内部模块检修，大幅降低售后维护的拆装难度。水路系统全部采用食品级硅胶管路连接，管路转角处做圆弧过渡，避免管路弯折造成水路堵塞，加热模块采用即热式结构，无需提前储水预热，开机后短时间内即可输出设定温度的热水，减少用户等待时间，同时避免反复加热造成的水质下降问题。

　　设备的安装边界需要重点关注，放置时需要在背部预留至少50mm的散热间隙，保证内部加热模块工作时产生的热量可自然散出，避免机身内部温度过高加速电子元件老化，机身左右两侧不需要预留额外操作空间，顶部预留100mm以上空间即可完成水箱拆卸加水操作，底部需要放置在平整硬质台面上，若台面倾斜角度超过5度，会导致接液盘内残液溢出，同时影响水泵的正常抽水效率。在细节结构处理上，胶囊仓的锁紧机构设置了到位检测开关，只有仓门完全闭合锁紧时，设备才会启动加热与抽水程序，避免高温热水喷出造成烫伤风险，出液嘴内部设置单向止回阀，冲泡完成后可立刻截止水路，避免管路内残留的液体持续滴落弄脏台面。承托底座的脚垫采用防滑橡胶材质，可增大与台面的摩擦力，用户按压按键操作时设备不会出现滑移，接液盘内部设置液位凸点，当残液液位到达警戒位置时可提醒用户及时倾倒清理，避免残液溢出。整机的内部走线全部沿骨架内侧的走线槽布置，走线槽位置设置压线卡扣，避免运输或使用过程中线缆移位接触加热模块造成绝缘层破损，强弱电线路做分离布置，减少电磁干扰对控制板信号的影响，保证设备运行稳定性。
