带减速结构的汽车玻璃升降驱动电机

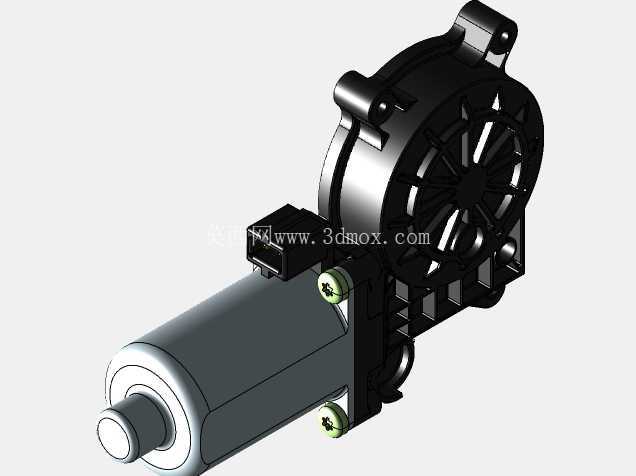

　　这款驱动单元主要面向乘用车车门玻璃升降系统的执行端配套，日常装车场景中，它需要嵌入车门内饰板与钣金之间的狭窄空腔内，既要提供足够的输出扭矩克服玻璃升降时的摩擦阻力、密封条夹持力，还要在玻璃运行到上下止点时承受堵转载荷，不会出现绕组烧蚀或齿轮崩齿的问题。从结构布局来看，整机采用直流有刷电机本体搭配蜗轮蜗杆减速箱的一体化设计，电机段采用常规的圆筒式机壳，输出端直接和减速箱的蜗杆轴做同轴连接，省去了额外的联轴器结构，既压缩了整机的轴向尺寸，也减少了传动环节的间隙累积。

　　减速箱侧采用带散热格栅的端盖设计，格栅顺着电机运转时的气流方向排布，能在车门内部有限的空气流通条件下，把绕组和齿轮啮合产生的热量及时散出，避免长时间反复升降玻璃导致的过热退磁问题。安装接口上，减速箱壳体上集成了两个带衬套的安装凸耳，凸耳的孔位间距、孔径公差完全匹配主流车型车门钣金的预装螺柱位置，现场装配时直接卡入螺柱后打紧螺母即可完成固定，不需要额外做适配支架，能有效降低整车装配的工时成本。输出端采用扁位轴结构，和玻璃升降器的卷丝轮或者摇臂接口直接配合，轴伸长度刚好覆盖升降器传动件的配合厚度，不会出现轴端过长干涉内饰板、或者配合长度不足打滑的问题。

　　接线端采用集成式接插件插座，插座的卡扣方向朝向车门内侧的线束布线侧，装配时工人不用探手到空腔深处就能完成线束插接，接插件的针脚定义符合车用低压电器的通用规范，正负极反接时即可实现玻璃的反向升降，不需要额外增加换向电路。从设计细节来看，减速箱内部的蜗轮采用耐磨改性尼龙材质，和金属蜗杆啮合时能有效降低运行噪音，避免车门内部的异响问题，齿轮的啮合侧隙控制在0.1毫米以内，既保证低温环境下材料收缩不会出现卡滞，也不会因为间隙过大导致玻璃升降时出现旷量。电机本体的两个端盖都采用铆压结构固定，机壳表面做了电泳防锈处理，能适应车门内部潮湿、多凝露的使用环境，不会因为长期使用出现锈迹卡滞转子的问题。

　　整机的外形轮廓做了多处倒角处理，所有突出的结构都避开了车门内部的玻璃运行轨迹、防撞梁以及线束走向，在设计阶段就做了全行程的干涉检查，确保玻璃升降全程不会和电机本体发生刮蹭。实际使用中，这款电机的额定输出扭矩刚好匹配3-5毫米厚度的车用钢化玻璃升降需求，在12V额定电压下，空载转速对应的玻璃升降速度控制在每秒120毫米左右，既不会因为速度过快导致玻璃冲顶撞击止点产生噪音，也不会因为速度过慢影响用户的使用体验。堵转扭矩留有2.5倍的安全余量，即便玻璃被异物卡住，电机也能在短时间堵转状态下不损坏，配合车窗的防夹控制器就能实现可靠的防夹功能。在建模层面，所有的安装孔位、配合尺寸都按照实际量产的公差要求做了标注，接插件的外形、安装凸耳的位置都和实物完全一致，结构工程师在做车门内饰布置、升降器系统匹配时，可以直接调用这个模型做装配干涉检查，不需要重新测绘尺寸，能大幅缩短前期开发的周期。模型里也还原了减速箱端盖的格栅细节、机壳的铆压痕迹、固定螺栓的头部规格，甚至连接线插座的卡扣结构都做了完整建模，不管是做结构验证、还是做装配工艺模拟，都能满足精度要求。
