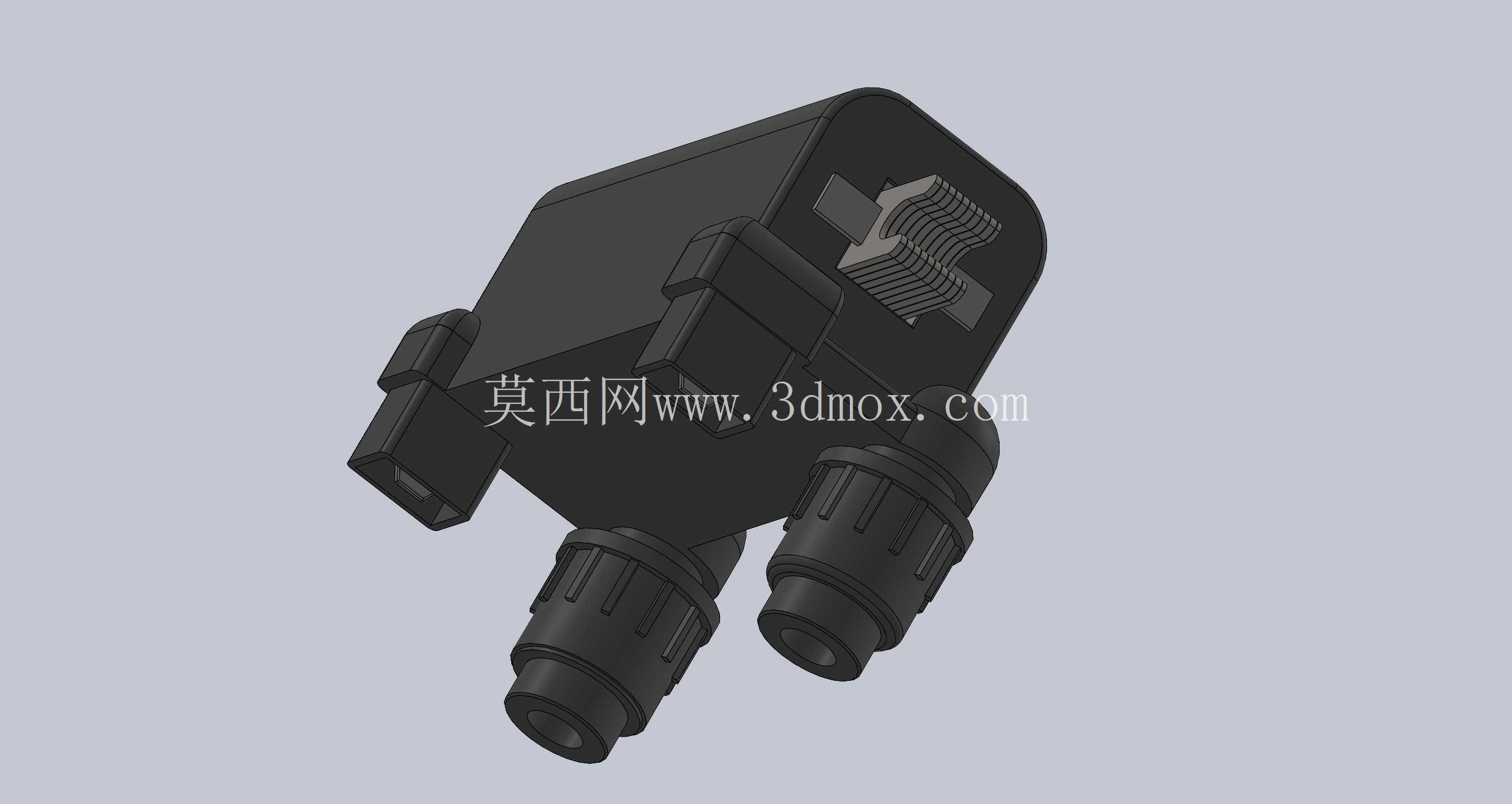

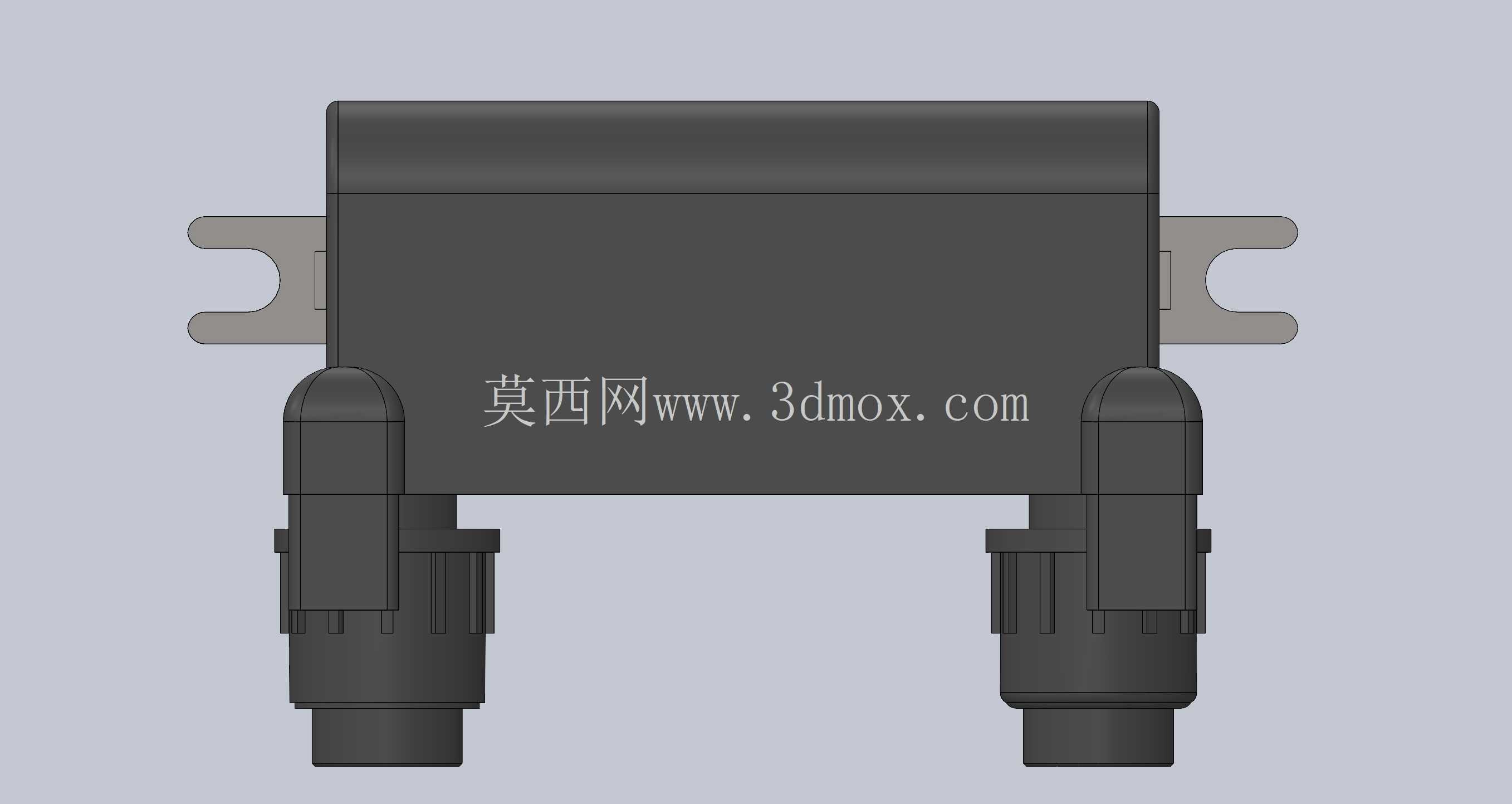

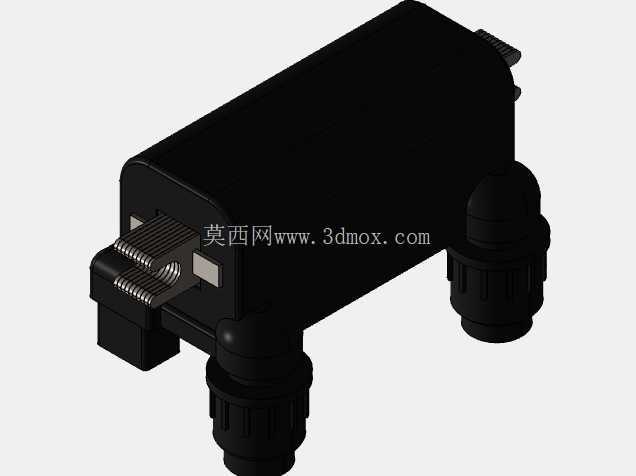

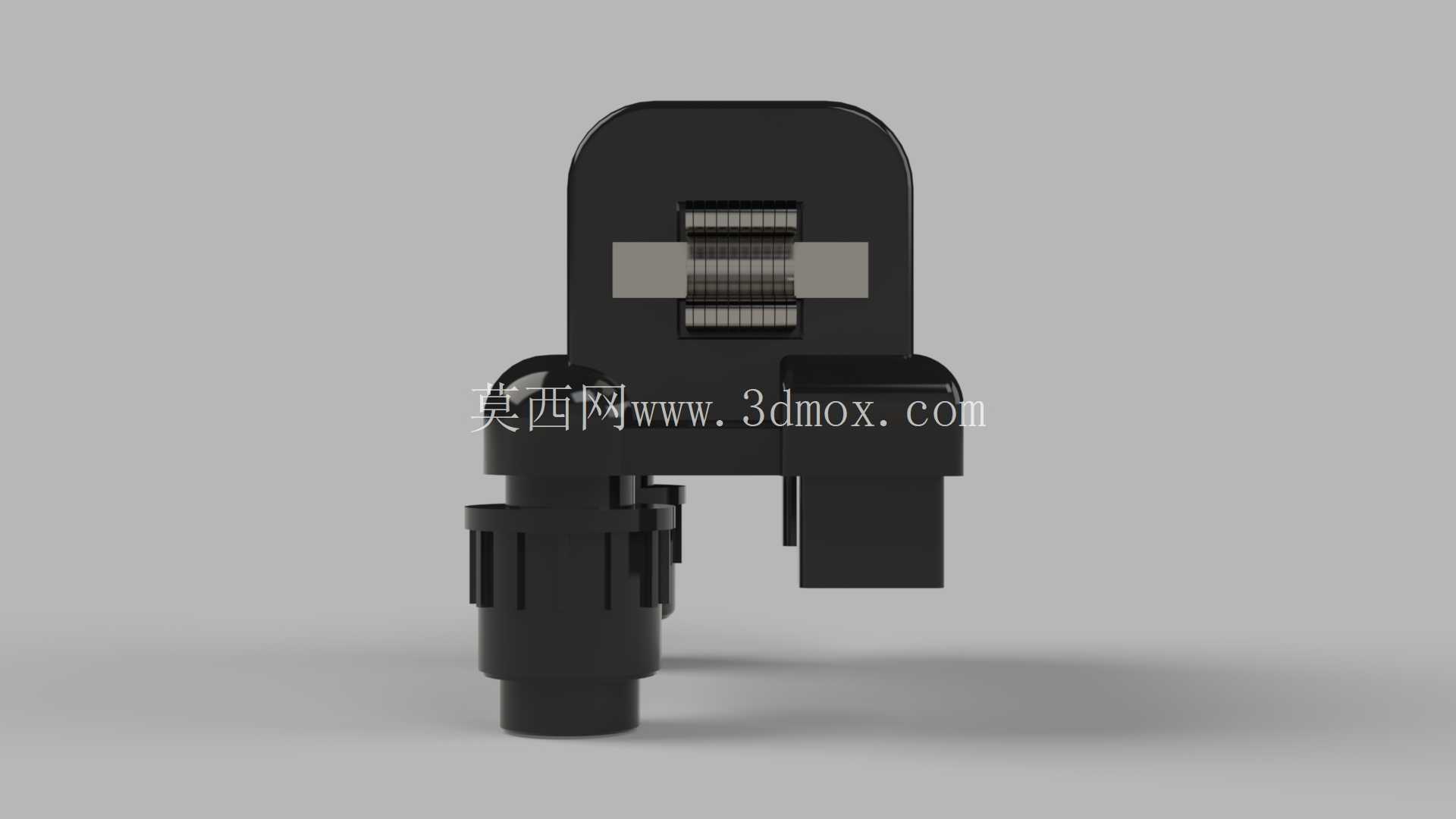

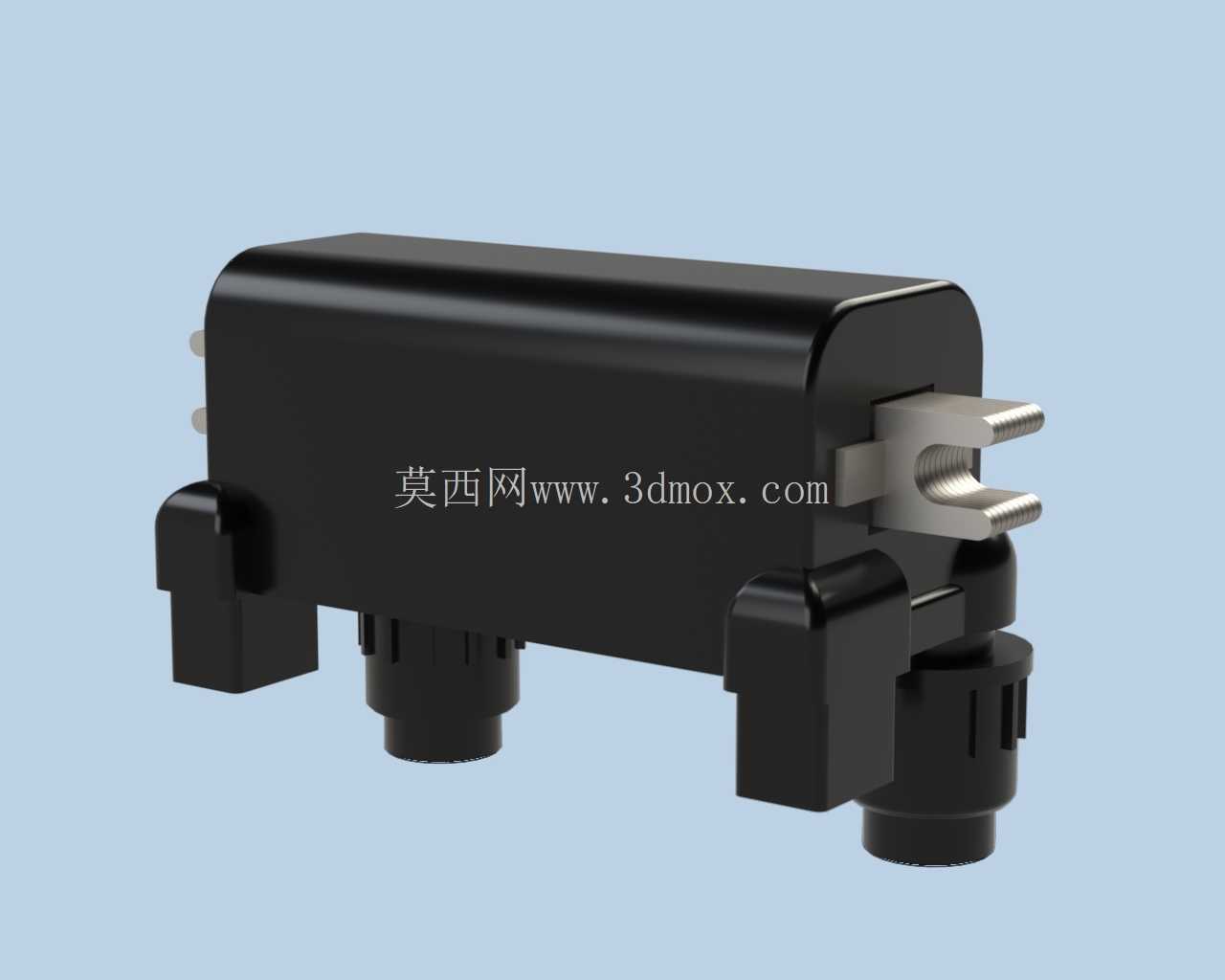

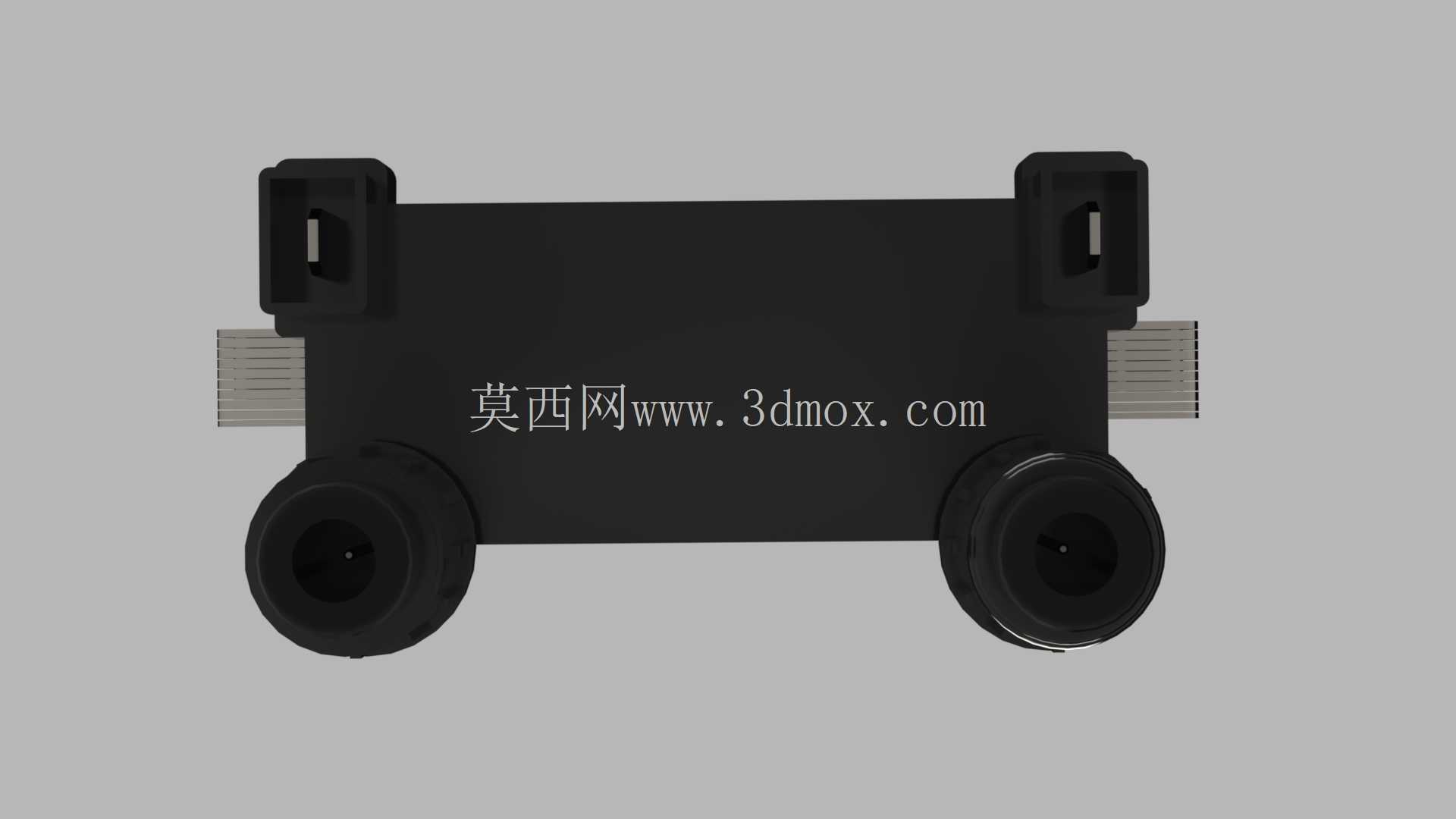

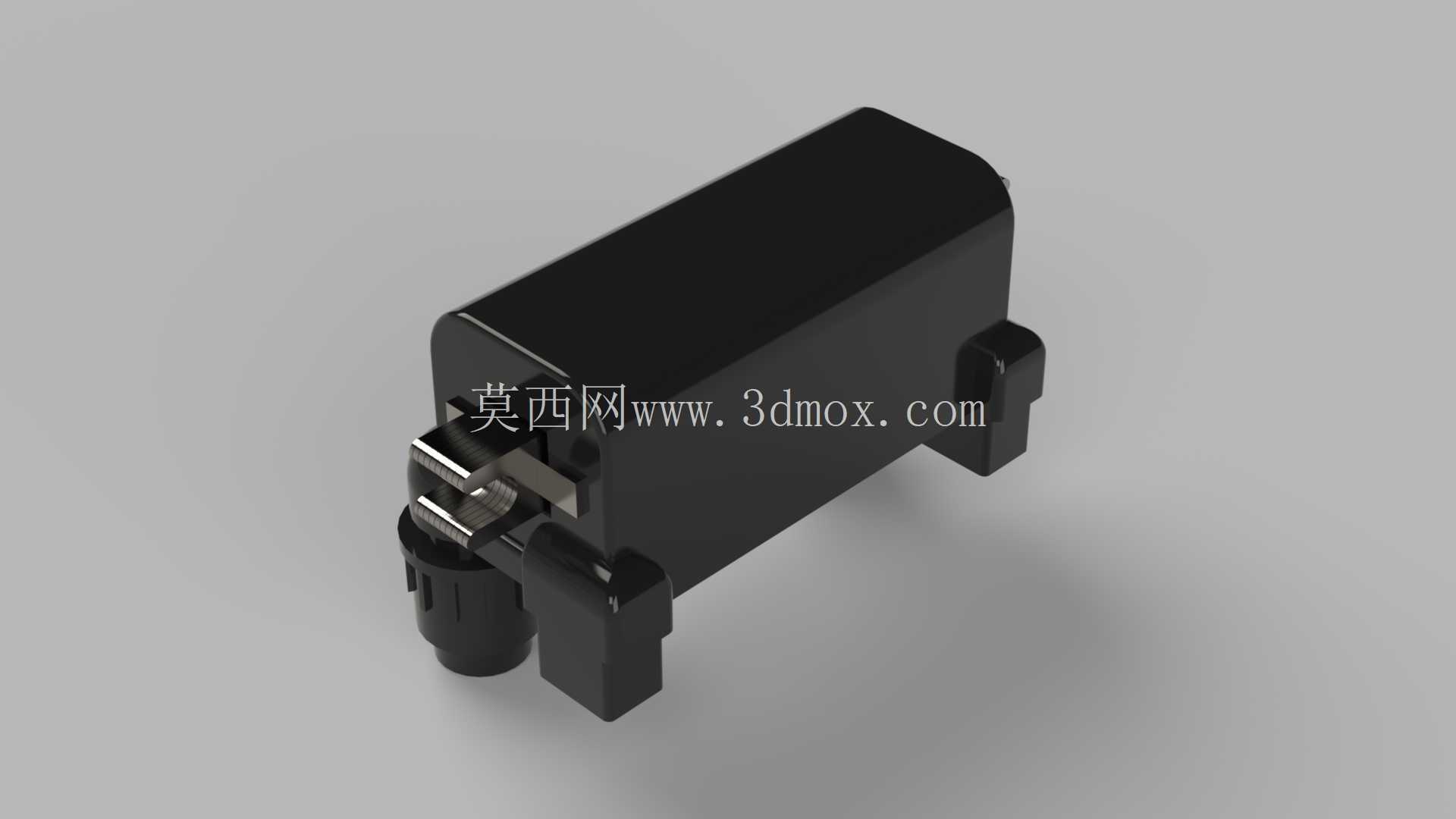

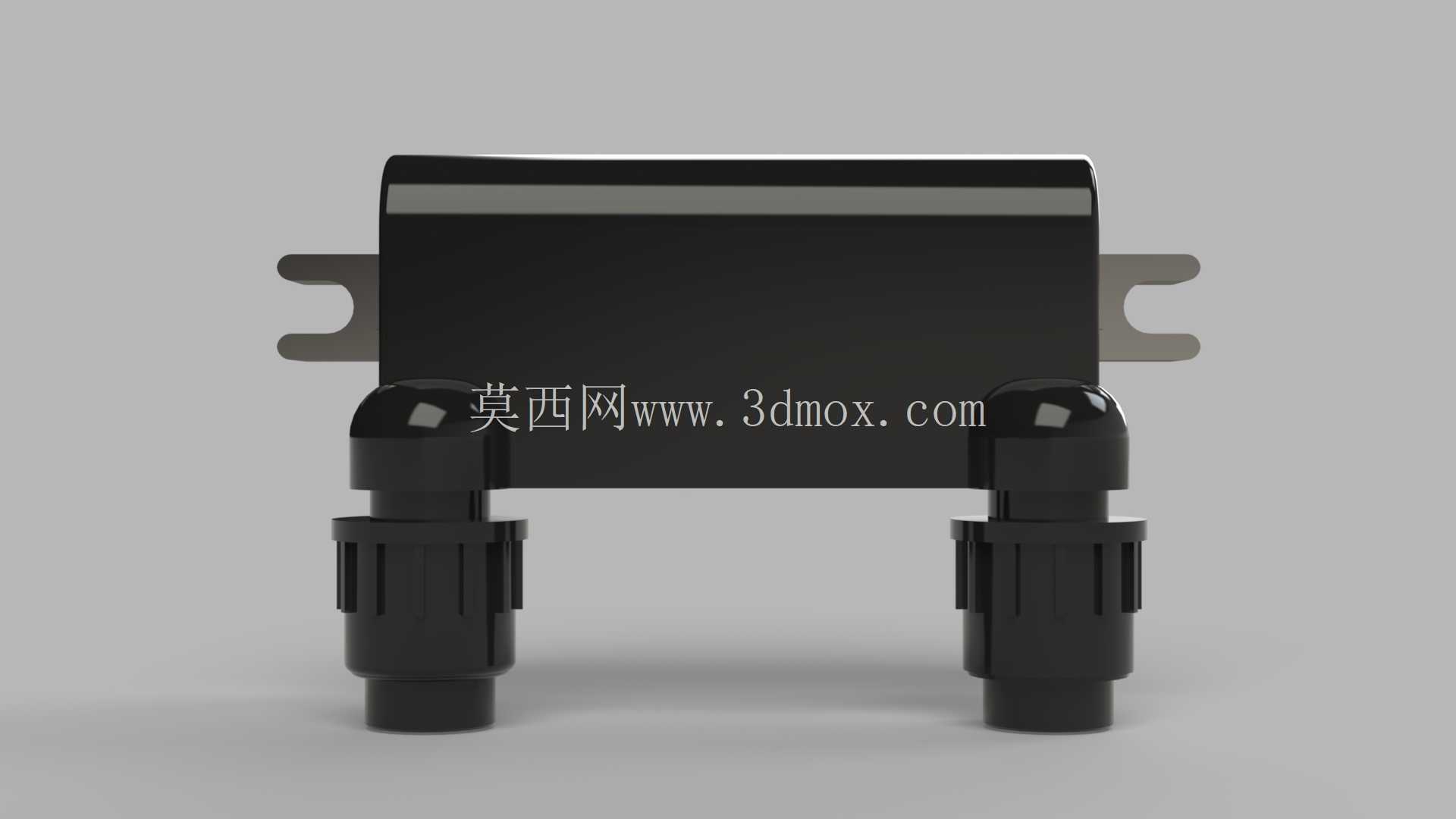

SOVEK Dnipro款摩托车发动机点火线圈

　　摩托车点火系统的核心执行部件里，点火线圈承担着将低压电转换为高压脉冲电的关键作用，这款适配SOVEK Dnipro车型的点火线圈，在结构设计上完全贴合对应车型发动机舱的安装空间，整体采用封闭塑壳结构，主体为长方体构型，两侧预留的安装支脚带有定位卡槽，可直接卡入发动机侧方的预设安装位，无需额外制作转接支架，安装时仅需对准支脚的定位孔拧入固定螺栓即可，接线端采用快插式金属插片，插片做了防呆错位设计，能避免维修或装配时插错接线端子，输出端的高压接头带有密封橡胶套，可阻挡骑行过程中泥水、灰尘渗入接头位置，防止高压漏电、跳火故障出现。

　　从实际应用场景来看，这类点火线圈多用于跨骑式摩托车的发动机点火系统，日常骑行中会持续承受发动机舱的高温、振动，以及雨天的水汽侵蚀，因此在结构设计时，内部绕组采用环氧树脂真空灌封处理，将初级、次级绕组完全包裹在绝缘胶体中，既可以固定绕组位置避免长期振动导致绕组移位、漆包线破损，也能提升整体绝缘性能，避免高压击穿风险。建模过程中，几何尺寸完全对标实物的装配边界，整体长度、宽度、高度的公差控制在±0.5毫米范围内，安装支脚的孔位间距、插片的伸出长度与间距、高压输出端的接口尺寸都完全匹配实车的装配要求，可直接用于整车点火系统的装配干涉校验、维修配件的测绘复刻，也可作为摩托车电气系统教学的演示模型使用。

　　在功能特性上，这款点火线圈的变压结构可将车载蓄电池输出的12V低压电，通过绕组匝数比转换为上万伏的高压电，输送至火花塞完成跳火点燃气缸内混合气，塑壳外部的散热筋结构可增大与空气的接触面积，将绕组工作产生的热量及时散出，避免长期高温工作导致绕组绝缘层老化失效。建模时还原了产品的所有外部结构细节，包括塑壳表面的脱模斜度、安装支脚的加强筋、高压接头的防滑卡槽、插片的倒角结构，没有对结构做简化处理，可直接用于结构受力仿真、安装空间校核，也能作为同类型点火线圈产品开发的参考基准，帮助设计人员快速确认安装边界、接口尺寸，减少前期测绘的重复工作量。针对摩托车骑行时的振动工况，安装支脚与主体连接处做了圆弧过渡加强，避免应力集中导致支脚断裂，建模时也完整还原了这部分的加强结构，可用于后续的结构强度仿真分析，验证不同振动频率下的结构可靠性。
