圆形嵌入式离心散热风机结构设计

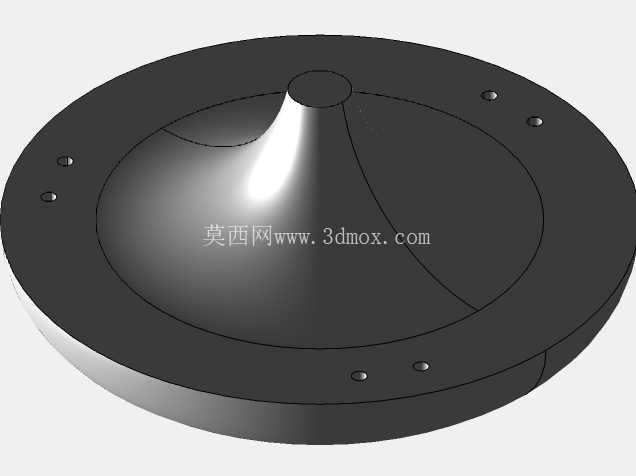

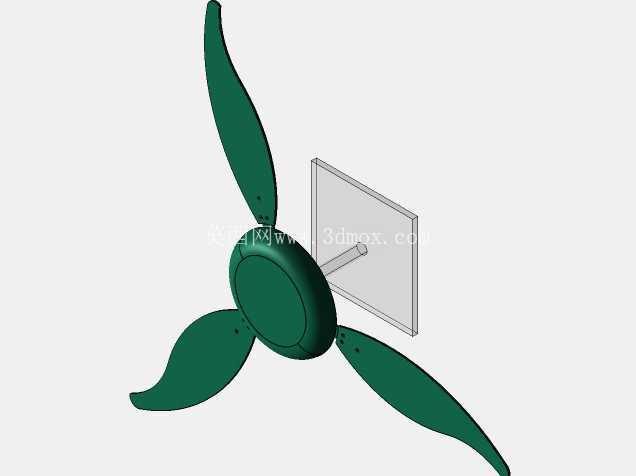

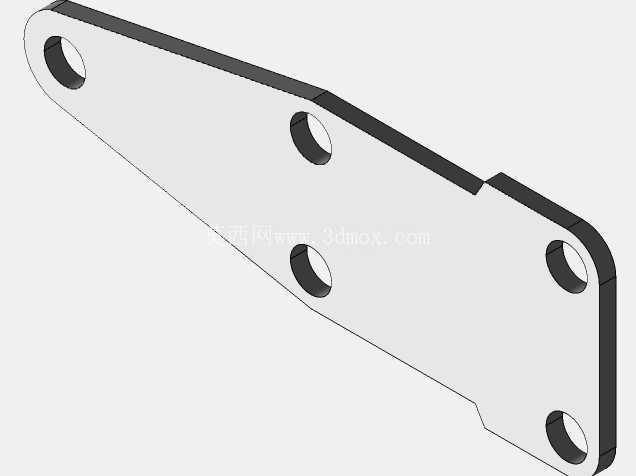

　　这款圆形嵌入式离心散热结构，主要面向密闭电控柜体、小型工业电源模块、桌面级电子设备的内部风冷散热场景设计，区别于常规轴流风扇的直吹式送风，该结构采用离心式导风曲面设计，可将轴向进入的气流沿周向导流后送出，适配设备内部需要沿壳体缝隙、散热鳍片间隙定向送风的布局需求，避免直吹带来的局部紊流、散热死角问题。从实际使用场景来看，这类结构常被布置在设备壳体的预留圆形安装位内，安装法兰与设备壳体表面齐平，不会额外占用设备外部空间，同时法兰上预留的6个均匀分布的安装孔位，可适配M3规格的沉头螺丝固定，安装时不需要额外设计复杂的定位支架，直接在壳体面板上加工对应尺寸的圆形沉台与通孔即可完成装配，安装边界的公差适配范围较宽，法兰边的厚度设计为2.5mm，可适配1-3mm厚度的设备壳体面板，沉头孔的深度设计为1.8mm，固定后螺丝头部不会突出法兰表面，保证设备外观面的平整性。

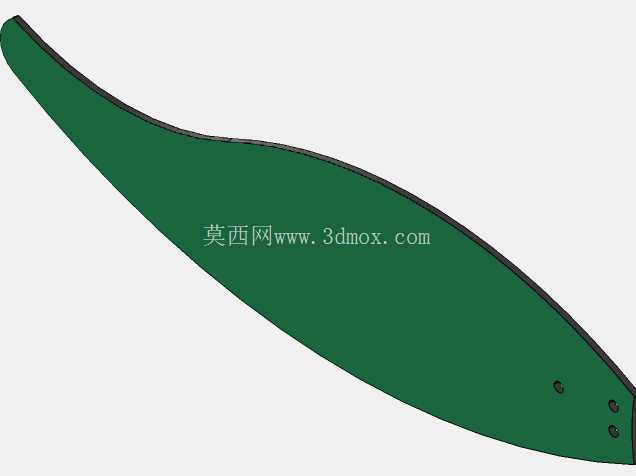

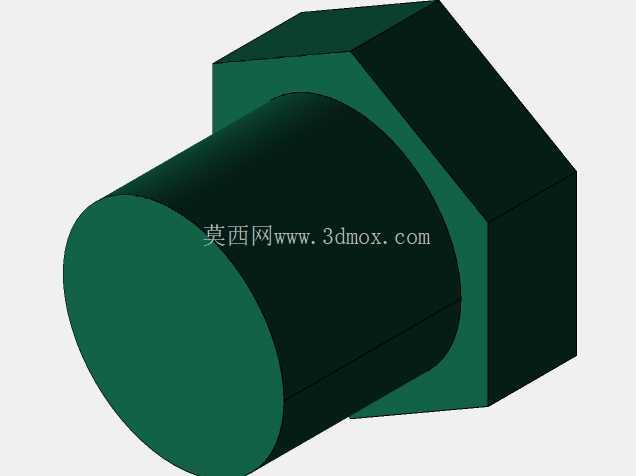

　　结构的核心导风部分采用光滑过渡的锥形曲面设计，曲面的曲率经过反复调整，可在低转速运行时降低气流与壁面的摩擦噪音，同时减少气流在蜗壳内部的涡流损耗，提升送风效率；中心位置的圆形凸台为电机安装位，凸台的内径尺寸适配常规20mm外径的小型直流无刷电机，凸台内壁设计有0.2mm的定位止口，电机装配时可直接卡入止口完成径向定位，不需要额外调整同轴度，降低装配工序的复杂度。导风曲面与外圈法兰之间采用圆弧过渡连接，没有尖锐的直角结构，一方面可降低注塑生产时的应力集中问题，减少成品的变形概率，另一方面也可避免气流在转角位置形成滞流区，保证气流沿导风面顺畅流出。

　　从结构设计的细节来看，整个部件采用一体化注塑成型的工艺思路，所有壁厚保持均匀的2mm设计，避免壁厚差异带来的缩痕、填充不足等注塑缺陷；法兰背面设计有一圈0.5mm高的密封筋条，装配时在筋条处粘贴薄型泡棉密封胶条，即可实现安装位与设备壳体之间的密封，避免外部灰尘、水汽从安装缝隙进入设备内部，适配有一定防尘防水要求的户外小型设备、工业控制终端的使用需求。在实际选型适配时，该结构的整体外径尺寸为120mm，中心导风锥的突出高度为35mm，安装后在设备内部占用的轴向空间仅为38mm，对于内部空间紧凑的小型设备来说，不需要大幅调整内部元器件的布局即可完成加装；出风口的周向导流角度设计为30度，送出的气流可沿设备内壁向四周扩散，覆盖更大范围的散热区域，相比同尺寸的轴流风扇，有效散热覆盖范围可提升40%左右，尤其适合内部元器件呈环形布置、需要均匀散热的设备场景。

　　结构的表面没有多余的凸起与装饰结构，所有棱边都做了R0.5的圆角处理，一方面可避免装配、维护过程中划伤操作人员，另一方面也可减少气流流动过程中的风阻，进一步降低运行噪音。在建模过程中，所有安装孔位、止口、密封筋的尺寸都按照常规机械加工与注塑生产的公差要求预留了余量，装配间隙控制在0.1-0.15mm之间，既可以保证装配的顺畅性，也不会出现装配后松动、异响的问题；导风曲面的曲率采用G2连续过渡，曲面表面没有拐点、褶皱等缺陷，可直接导入模流分析软件进行注塑工艺仿真，不需要额外进行曲面修复，缩短后续的模具开发周期。
