活塞放大机构气缸结构三维设计

　　在气动传动系统的实际选型与结构设计工作中，这类带放大机构的活塞缸，常被应用在需要小输入推力实现大输出压紧力的工装工位，比如小型装配线的工件压装、夹具夹紧、薄材冲孔这类对输出力有放大需求、但安装空间受限的场景，区别于常规标准气缸的直推输出，这款结构通过内置的力放大传动结构，能在相同气源压力下获得数倍于常规气缸的输出推力，同时不需要额外增加缸径，能有效压缩执行元件的安装占用空间。

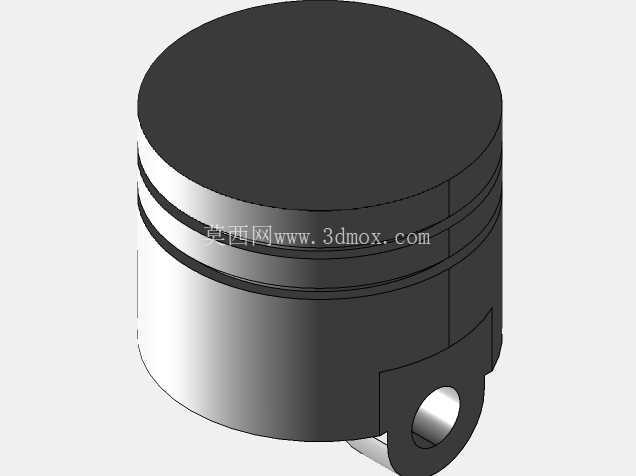

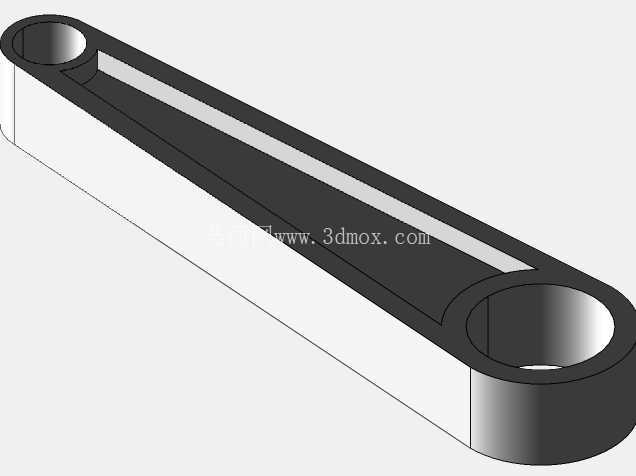

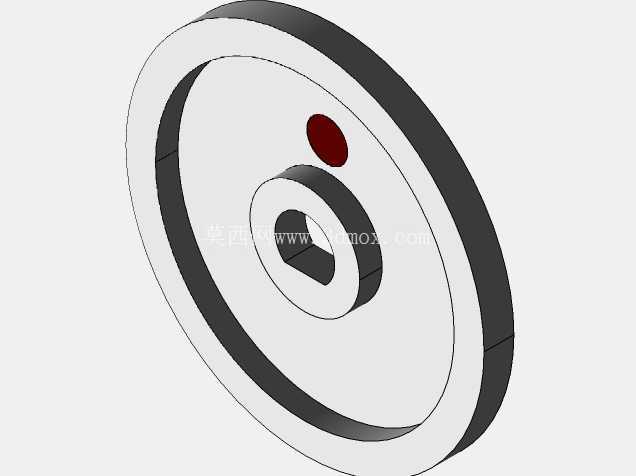

　　从结构设计逻辑来看，这款活塞缸的缸体部分采用了等壁厚圆形截面设计，筒体内壁的粗糙度与形位公差按照气动元件的常规密封要求设定，保证活塞在往复运动过程中不会出现偏磨、漏气的问题，活塞与缸筒之间的密封槽位置经过反复校核，既保证密封件的压缩量在合理区间，避免运动阻力过大，也能防止高压气体从配合间隙泄漏，保障推力输出的稳定性。前端的力放大机构采用了铰杆式放大原理，当活塞在气压推动下做直线伸出动作时，会推动内部的对称铰杆组逐步撑开，将活塞的轴向推力转化为放大后的垂直方向输出力，这种结构的力放大倍数和铰杆的初始角度直接相关，设计时特意将铰杆的初始死点位置做了偏移处理，避免机构在启动初始阶段出现推力不足、卡滞的问题，同时在机构运动到行程末端时，铰杆接近平直状态，能获得最大的输出力，刚好匹配压装、夹紧工位末端需要大保压力的工况需求。

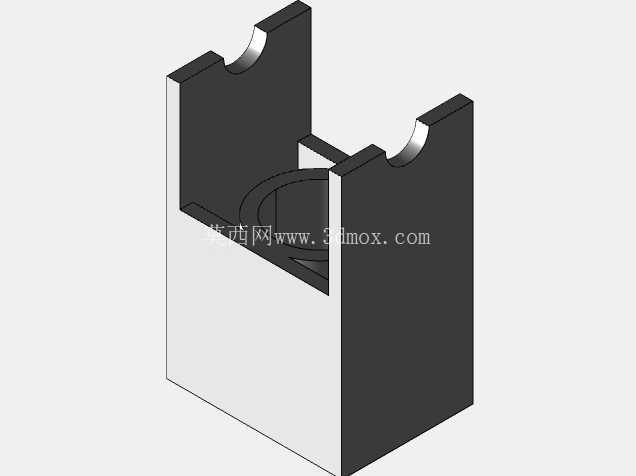

　　从安装边界来看，这款活塞缸的缸体尾部设置了标准的铰接安装孔，可配合销轴实现摆动式安装，也可以通过加装附件实现法兰式、脚架式固定，整体的径向尺寸比同输出力的常规气缸缩小近百分之四十，轴向行程预留了足够的空程距离，保证放大机构在空程阶段可以快速移动，接近工件后再逐步输出放大后的推力，兼顾了动作效率和输出力要求。气路接口设置在缸体的尾部端盖上，采用标准的气动管螺纹接口，可直接对接常规气动管路，不需要额外制作转接接头，端盖和缸筒之间采用拉杆式固定结构，方便后期拆解维护、更换密封件，活塞的活塞杆部分做了表面硬化处理，提高耐磨性能，避免长期往复运动出现表面拉伤导致的密封失效。

　　在实际应用场景中，这类带放大机构的活塞缸不需要额外配置增力回路，就能满足小空间下的大推力输出需求，相比气液增压缸，它的响应速度更快，没有液压油泄漏的风险，更适合用在电子装配、食品包装这类对清洁度有要求的生产工位，设计时还特意在机构的运动副位置预留了润滑脂注油孔，可定期加注润滑脂降低运动磨损，延长整体使用寿命，所有运动部件之间都设置了限位结构，防止机构过行程出现结构损坏，输出端的连接位置设置了标准的外螺纹接口，可根据不同的工位需求更换压头、夹具等执行端头，适配不同的作业需求。
