25mm规格Sunon直流散热风扇结构设计

项目分类:风扇 发布时间:2025-02-02 ID:913474
  • 25mm规格Sunon直流散热风扇结构设计
  • 25mm规格Sunon直流散热风扇结构设计
  • 25mm规格Sunon直流散热风扇结构设计
  • 25mm规格Sunon直流散热风扇结构设计
  • 25mm规格Sunon直流散热风扇结构设计
  • 25mm规格Sunon直流散热风扇结构设计
  • 25mm规格Sunon直流散热风扇结构设计
  • 25mm规格Sunon直流散热风扇结构设计
  • 25mm规格Sunon直流散热风扇结构设计
  • 25mm规格Sunon直流散热风扇结构设计
  • 25mm规格Sunon直流散热风扇结构设计
  • 25mm规格Sunon直流散热风扇结构设计
  • 25mm规格Sunon直流散热风扇结构设计
  • 25mm规格Sunon直流散热风扇结构设计
  • 25mm规格Sunon直流散热风扇结构设计

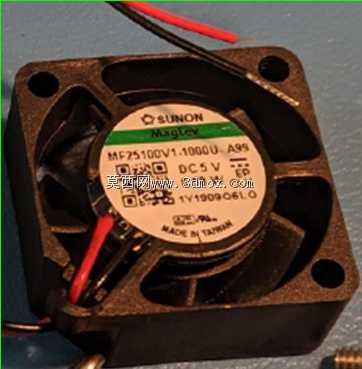

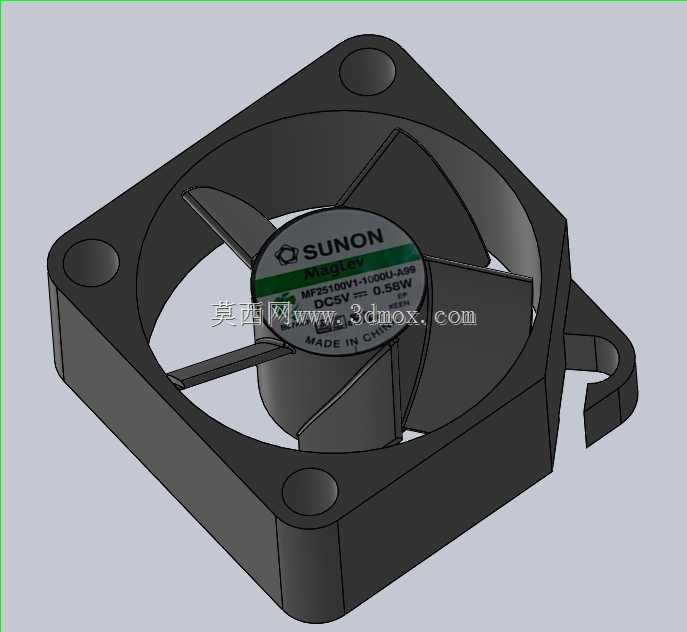

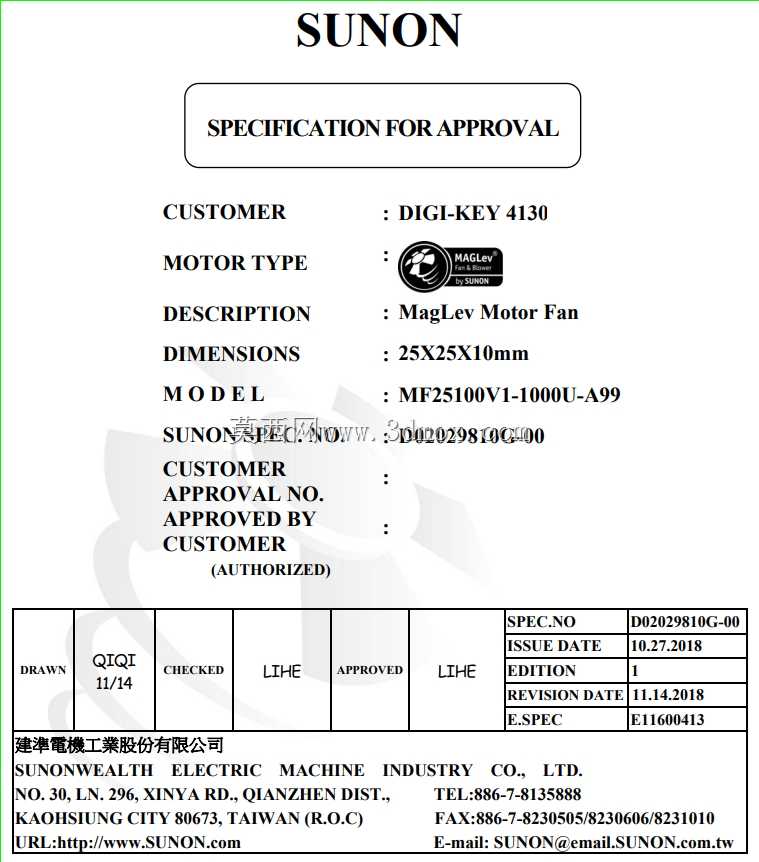

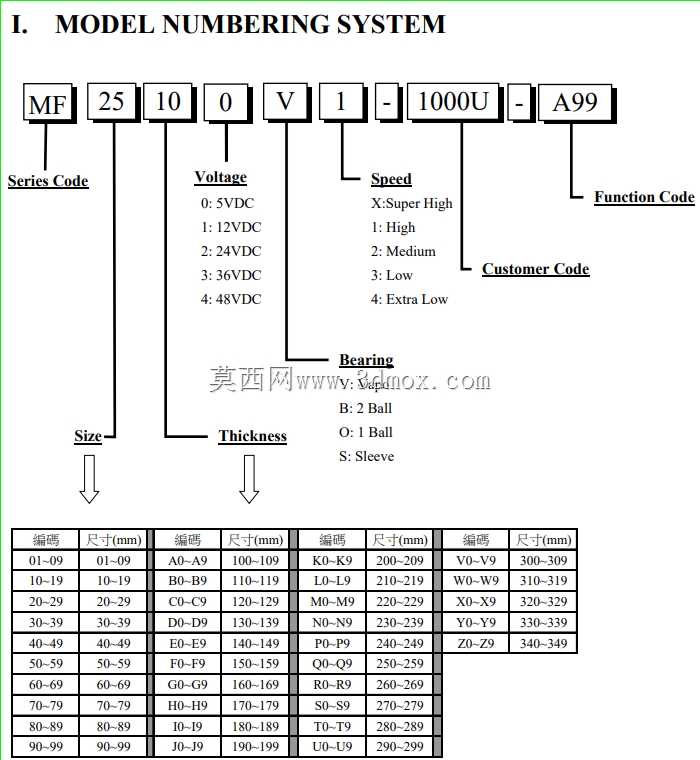

  做消费电子、小型工控板卡以及桌面级FDM3D打印机结构设计的工程师,大概率都接触过这类25mm见方的微型轴流散热风扇,尤其是Sunon的MagLev系列,在小尺寸高可靠性散热场景里的装机量非常可观。这次建模还原的这款风扇,核心应用场景集中在空间极度受限的电子设备散热环节,除了桌面3D打印机挤出头的近端散热,还广泛用在迷你工控主机、嵌入式开发板、小型POE交换机、车载微型电控模块、便携医疗检测设备的内部散热回路里,这类场景的共同特点是留给散热组件的安装空间极其局促,同时要求散热部件长期运行无明显振动、寿命足够长,不能因为风扇故障导致核心器件过热宕机。

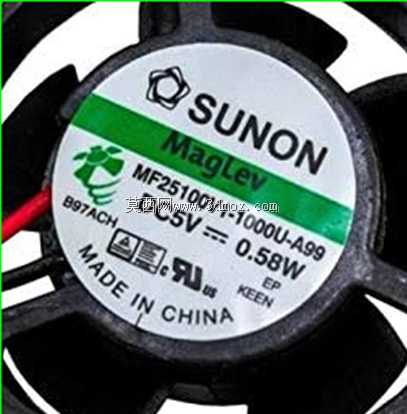

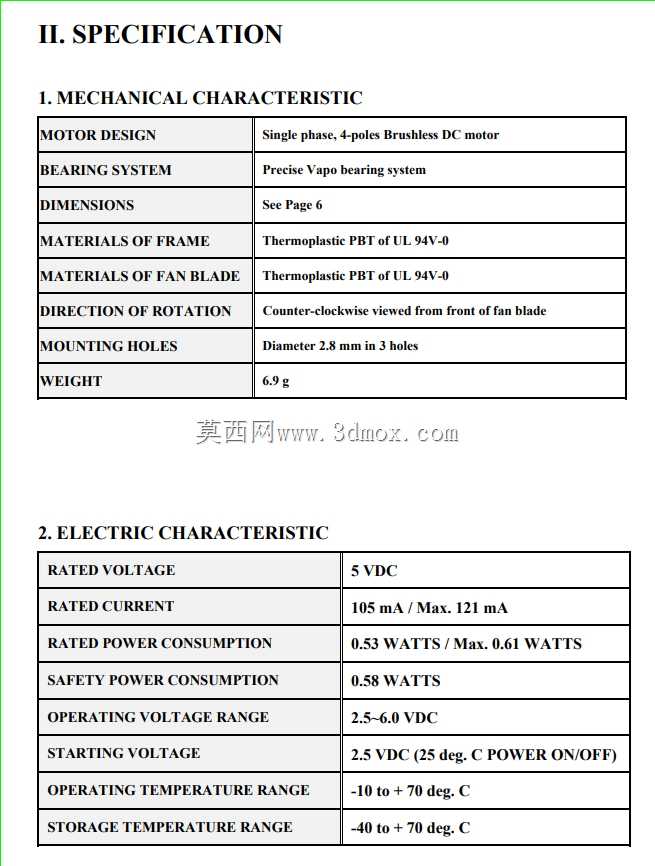

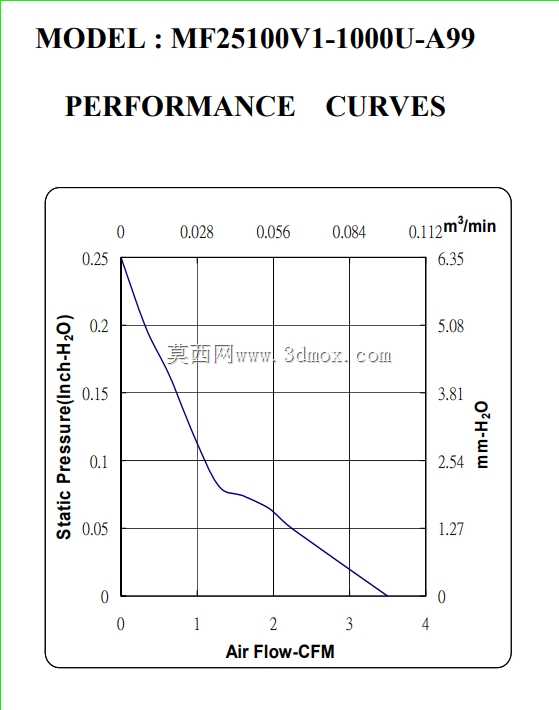

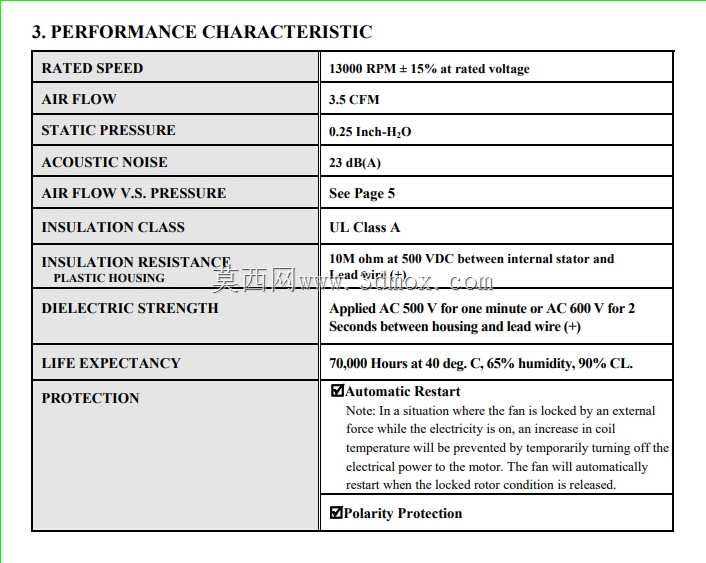

  从实际功能特性来看,这款风扇采用单相4极无刷直流驱动结构,搭配Sunon标志性的磁悬浮轴承结构,和传统含油轴承的同尺寸风扇相比,磁悬浮结构不存在轴套与转轴之间的滑动摩擦损耗,运行时的振动幅度可以控制在微米级,不会因为长期运行出现轴套磨损导致的扇叶偏心、异响、转速下降问题,适配2.5V到6V的宽幅直流供电区间,额定工况下运行功率仅0.53W,额定工作电流105mA,哪怕是用在电池供电的便携设备里,也不会给供电回路造成过大的负载压力。扇叶采用的是小弦长后掠式设计,针对小尺寸风道的气流特性做了叶型优化,在10mm的轴向厚度限制下,能够在风扇正面形成稳定的静压区,避免因为安装位置紧贴散热鳍片或者结构壁面出现气流紊流、散热效率骤降的问题,实际装机测试时,在距离挤出头加热块铝散热鳍片2mm的安装间距下,能够将散热鳍片根部的温度稳定控制在40摄氏度以内,完全可以阻挡加热块的热量沿着喉管向上传导,避免喉管内的耗材提前软化膨胀造成堵头故障。

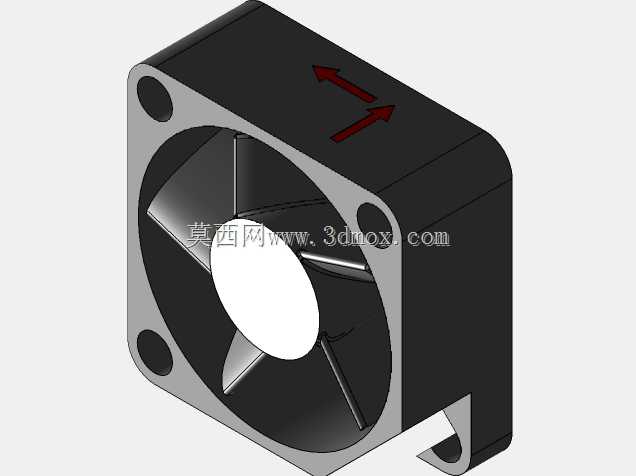

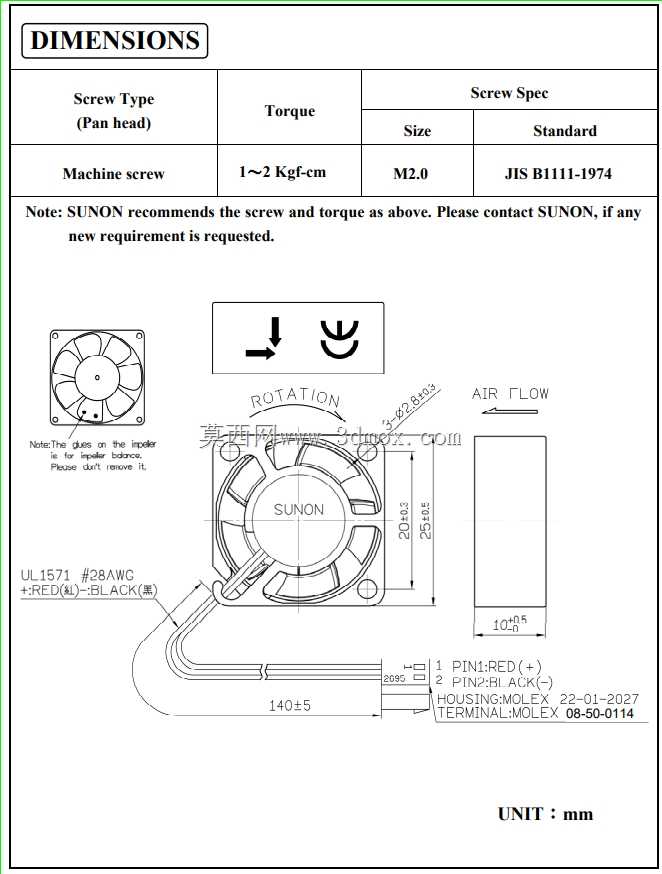

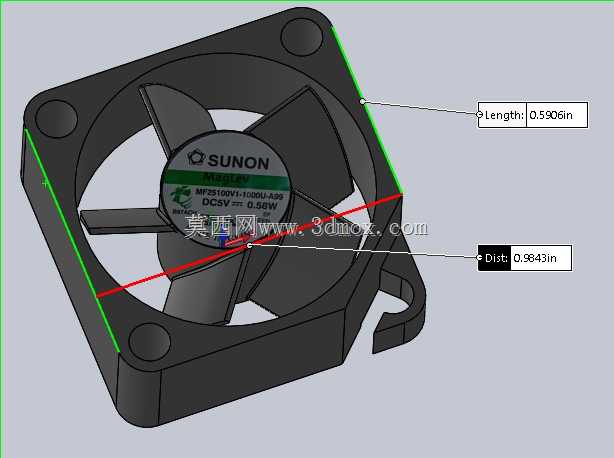

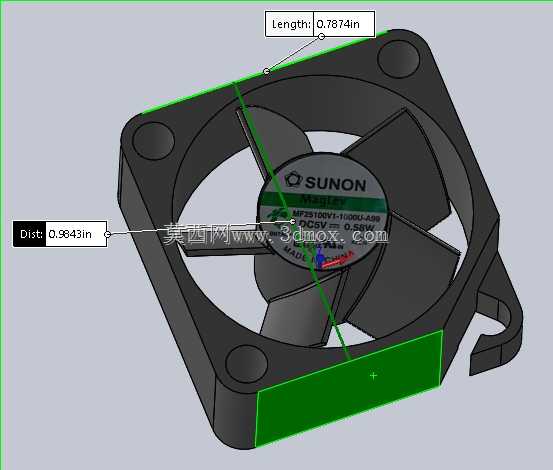

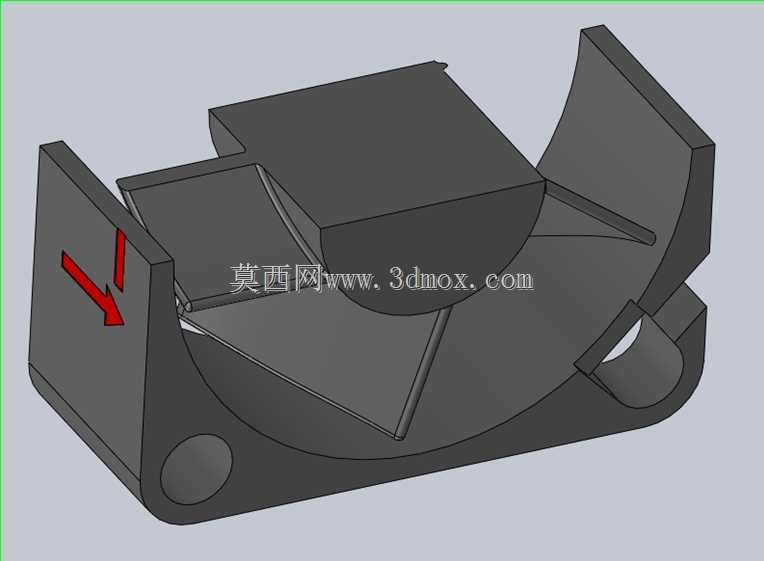

  建模过程中首先要卡死的就是安装边界尺寸,这款风扇的外轮廓是严格的25mm×25mm正方形,本体轴向厚度10mm,四个安装孔的中心距是20mm±0.1mm,安装孔是沉孔设计,适配M2规格的自攻螺丝或者铜柱固定,沉孔深度1.2mm,能够保证螺丝安装后头部不会突出风扇本体表面,避免和周边结构件产生干涉。风扇出线端的一侧带有一个突出的线卡固定位,建模时这个位置的突出尺寸不能忽略,很多新手工程师做结构设计时只算风扇主体的25mm边长,没留出线卡的1.8mm突出空间,最后装机时会发现风扇顶到周边的PCB板或者结构壁,装不到位。扇叶和外框之间的径向间隙控制在0.3mm,这个间隙是经过反复验证的,既不会因为间隙太小导致扇叶转动时蹭到外框,也不会因为间隙过大造成风压泄漏,降低散热效率。风扇中心的标签区域做了0.2mm的下沉设计,还原实物的标签粘贴位结构,外框四个角做了R0.8mm的圆角过渡,避免安装时锐角刮伤线材或者操作人员的手指。

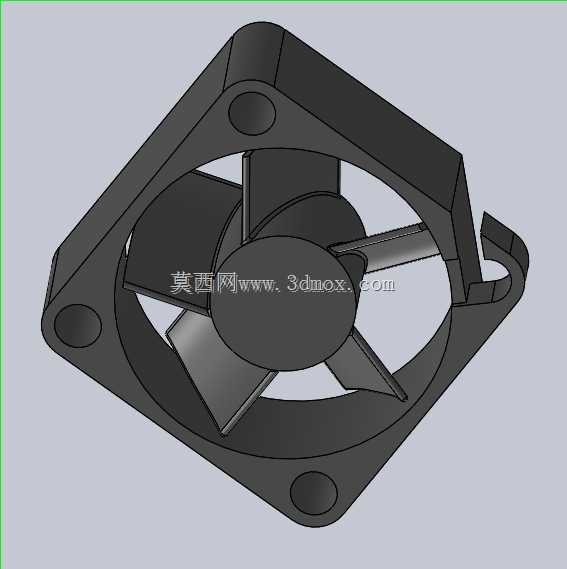

  从设计思路上来说,这类微型散热风扇的建模核心不是还原外观,而是把所有和安装、干涉校验相关的尺寸做精准,因为在实际的结构设计流程里,风扇模型是用来做装配干涉检查、风道仿真、安装孔位对位的,如果模型的安装孔位、外轮廓尺寸、出线位结构和实物有偏差,后续开模或者打样结构件的时候就会出现装不上的问题。比如很多人建模时会忽略风扇进风面的导流筋结构,这款风扇的进风面有四根十字交叉的导流筋,除了固定中心的电机定子座,还能对进风气流做预整流,减少气流进入扇叶区域时的紊流损失,建模时导流筋的厚度是0.8mm,和外框的连接位置做了R0.5mm的圆角过渡,避免应力集中导致导流筋在跌落测试时断裂。扇叶的叶尖和外框内壁的同轴度公差在模型里也做了还原,保证做运动仿真时不会出现干涉报错。另外,风扇的两个安装挂耳是带轻微脱模斜度的,因为外框是注塑件,建模时要考虑1度的脱模斜度,还原真实注塑件的结构特征,而不是做完全垂直的理想立方体,这样导出的模型如果用来做装配仿真或者3D打印安装支架,匹配度会更高。

  在实际选型应用中,这款风扇的安装方式非常灵活,除了用螺丝直接固定在结构件上,还可以用双面导热胶直接粘贴在需要散热的芯片散热片表面,因为本身重量只有不到5克,哪怕是长期受振动的车载场景,粘贴固定的可靠性也足够。需要注意的是,这款风扇的出线方向是和其中一条边平行的,建模时出线位的位置做了准确还原,在做结构布线设计时,可以提前预留出线槽的位置,避免线材被风扇或者其他结构件挤压破损。另外,风扇的旋转方向是顺时针(从出风面观察),建模时扇叶的倾斜角度完全匹配实物的出风方向,在做热仿真分析时,可以直接根据模型的扇叶角度设置气流方向,不需要额外调整参数,能够有效提高结构设计阶段的仿真效率,减少后期打样验证的迭代次数。
