带三针测速线CPU主动式铝挤散热模组

　　这款风冷散热模组的核心应用场景覆盖台式计算机CPU主动散热、嵌入式工控板主控芯片散热、小型边缘计算网关核心器件散热等场景，在密闭机箱内自然对流不足的工况下，可通过强制风冷将芯片结温控制在额定工作区间内。实际使用中，这类散热结构无需额外加装导风罩，直接通过四角的安装孔位与主板预留的固定座对接，三针供电接口可直接插接主板上的风扇插针，其中黄色测速线可向主板反馈风扇实时转速，配合主板BIOS实现转速动态调节，在低负载工况下降低风扇转速减少运行噪音，高负载时提升转速强化换热效率。

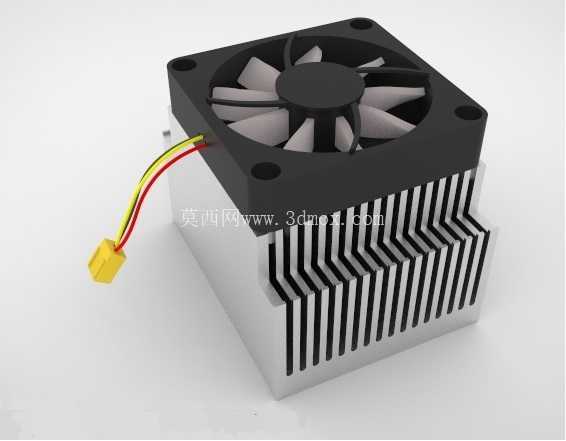

　　从结构设计思路来看，模组采用铝挤型材散热片搭配轴流风扇的组合方案，散热片基底为整块铝合金挤压成型，鳍片沿垂直基底方向等距排布，鳍片厚度与间距经过匹配计算，在保证鳍片与空气接触面积足够的同时，预留了充足的通风间隙，避免鳍片过密导致风阻过大，降低风扇实际通风量。散热片基底与芯片接触的平面经过铣平处理，安装时配合导热硅脂填充微观间隙，可降低接触热阻，让芯片产生的热量快速传导至整个散热片基底，再均匀分散到每一片鳍片上。上方的轴流风扇采用四角固定的方式与散热片锁附，风扇进风面朝上，出风面正对鳍片阵列，工作时将常温空气直接吹向鳍片间隙，带走鳍片上蓄积的热量，形成完整的散热通路。

　　风扇采用七叶斜切扇叶设计，相比直叶扇叶可在相同转速下获得更大的风压，同时降低扇叶切割空气产生的紊流噪音，扇叶中心的轮毂区域集成了驱动电路与轴承结构，采用含油轴承的配置可满足长期连续运行的耐磨需求，三根供电引线从风扇侧边引出，末端搭配标准3pin杜邦接口，引线长度适配常规ATX机箱内主板风扇插针到CPU安装位的距离，无需额外延长线材。从安装边界尺寸来看，散热模组整体为正方形截面，基底边长适配主流LGA115X、AM4等消费级CPU的安装孔距，四角的安装凸台预留了螺丝过孔或者卡扣安装位，整体高度控制在常规塔式机箱CPU散热限高范围内，不会与内存插槽、机箱侧盖产生安装干涉。鳍片部分的高度经过优化，在保证足够换热面积的前提下，不会遮挡内存上方的空间，兼容带高马甲的台式机内存安装。在实际选型应用中，这类散热模组的散热能力可满足TDP65W到95W区间的处理器散热需求，相比被动式散热片可降低约30%的热阻，相比下压式带热管的散热模组成本更低，结构更简单，长期运行的故障率更低，适合批量应用在商用台式机、入门级游戏主机、工业控制计算机等设备中。

　　建模过程中，对散热片的鳍片拔模角度做了还原，铝挤工艺生产的鳍片存在微小的拔模斜度，并非完全垂直的直壁结构，风扇的扇叶曲面、引线的走线弧度、接口的卡扣结构都按照实物比例做了还原，可直接用于结构装配干涉检查、散热风道仿真模拟、产品展示渲染等场景，在做整机结构设计时，可直接导入该模型核对安装空间，确认与周边器件的间隙是否满足安全距离要求，避免实际打样后出现安装干涉的问题。
