YBL9D-130伺服电机三维结构示意模型

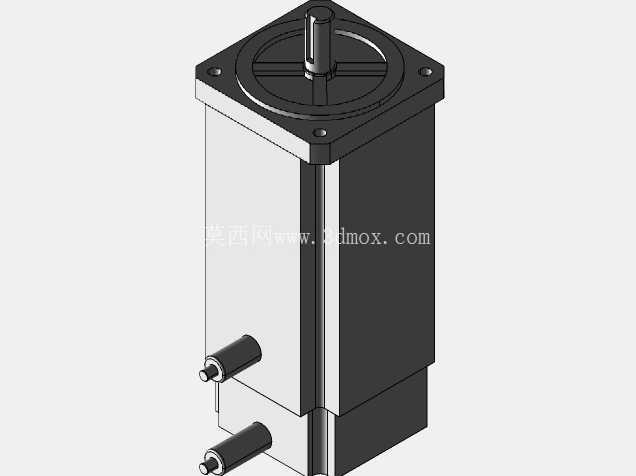

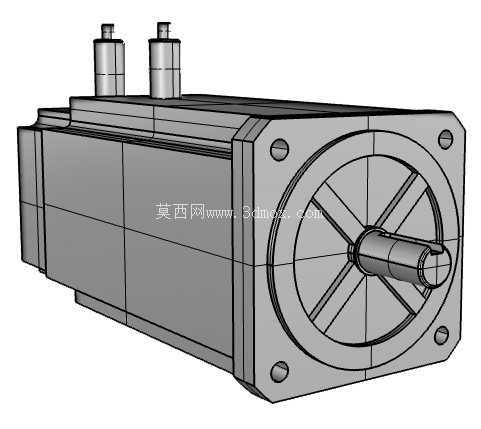

　　这款YBL9D-130伺服电机的示意模型，核心作用就是给前期布局阶段提供准确的体积占位与安装边界参考，模型还原了130机座伺服电机的典型外形特征：方形安装法兰端面上预留了四个对称分布的安装螺栓过孔位置，输出轴的伸出长度、轴径尺寸按照同规格电机的通用安装尺寸做了等比例还原，机身后部的两个动力与编码器接线接头的位置、突出高度也做了写实呈现，能帮助工程师在排布走线槽、预留接线操作空间的时候提前规避干涉风险。在自动化产线升级、精密数控机床改造、工业机器人关节驱动这类对位置控制精度、转速响应速度有严苛要求的场景里，130机座号的伺服电机一直是中大负载区间的核心动力选型对象。做设备整体布局设计的初期，结构工程师往往不需要拿到电机的全参数细节模型，先通过示意性尺寸模型完成整体空间排布、安装接口预留、周边部件干涉检查，能大幅缩短前期方案迭代的周期，避免过早陷入细节参数核对拖慢整体方案进度。从实际选型适配的角度看，130法兰规格的伺服电机通常适配1kW到3kW区间的功率段，常用在数控车床的X/Z轴进给驱动、包装机械的拉膜辊传动、龙门设备的中型负载轴驱动、直角坐标机械手的Z向升降驱动这类场景，这类应用场景里电机周边往往要搭配安装减速机、制动器、编码器线缆拖链，前期布局如果没有准确的外形占位，很容易出现电机尾部接头和设备机架干涉、输出轴和联轴器配合长度不足、安装螺栓孔位和设备安装板错位这类低级问题，等到详细设计阶段再调整就会牵扯到周边部件的位置改动，大幅增加设计反复的工作量。

　　这款示意模型在设计的时候特意弱化了内部绕组、编码器、轴承这类不需要在布局阶段呈现的细节结构，把建模重心全部放在外部安装边界的还原上：方形机座的截面尺寸、机身总长度不含输出轴的部分、输出轴的键槽位置与尺寸、法兰端面的止口直径与深度、尾部接线座的旋转方向可调范围，都按照行业通用的130伺服电机安装规范做了还原，工程师在做布局的时候，可以直接把这个模型导入装配环境，通过配合约束固定到设备的电机安装位上，快速核对电机和周边护罩、走线拖链、传动连接件的空间间隙，不用额外花时间去简化供应商提供的详细模型，也不用担心因为模型细节过多导致装配文件卡顿。

　　在做设备的维护空间预留的时候，这个模型也能起到关键参考作用：电机尾部的接线接头需要预留足够的插拔操作空间，机身侧面的安装固定螺栓需要预留扳手操作的空间，输出轴侧的油封更换、联轴器锁紧螺丝操作都需要预留对应的操作间隙，通过这个示意模型可以在布局阶段就把这些维护需要的空间预留出来，避免设备组装完成后出现维护操作无法开展的问题。很多刚入行的结构工程师做设备设计的时候，总喜欢一开始就找最详细的电机模型，把转子、定子、轴承这些内部结构都导进装配里，不仅拖慢软件运行速度，还容易因为过度关注细节忽略了整体布局的合理性，反而拉长了设计周期，这类经过简化的示意性尺寸模型，刚好匹配方案设计阶段的需求，只保留布局需要的外部边界信息，去掉所有不必要的内部细节，既能保证布局尺寸的准确性，又能提升大装配环境下的软件运行效率。

　　从安装适配的细节来看，这款模型还原的法兰止口尺寸是130机座伺服电机的通用标准尺寸，和市面上主流品牌同规格伺服电机的安装尺寸完全兼容，工程师在方案阶段用这个模型完成布局后，后期不管选定哪个品牌的同规格电机，都不需要大幅调整安装板的孔位和周边结构，能有效降低后期选型变动带来的设计改动量。模型呈现的电机机身散热筋结构也做了简化示意，能提醒工程师在布局的时候注意不要遮挡电机的散热风道，避免电机运行过程中因为散热不畅导致过载报警，尤其是在设备护罩完全封闭的安装场景下，提前预留散热空间对电机长期稳定运行至关重要。另外模型上还原的两个尾部接头，分别对应动力线和编码器线的安装位置，工程师在排布线缆的时候，可以根据接头的位置提前规划线缆的弯曲半径，避免线缆弯折角度过大导致信号传输不稳定或者线缆过早老化破损。在做设备的整体重心核算的时候，这类示意模型也可以赋予对应材质的密度参数，快速估算电机的重量对整体设备重心的影响，尤其是在做移动轴、升降轴的负载核算的时候，提前把电机的重量计入运动部件总负载，能给后续的电机选型、丝杆导轨选型提供更准确的负载参数参考，避免选型的时候出现负载余量不足或者余量过大造成成本浪费的问题。
