EXMAX系列SEP040伺服电机结构设计

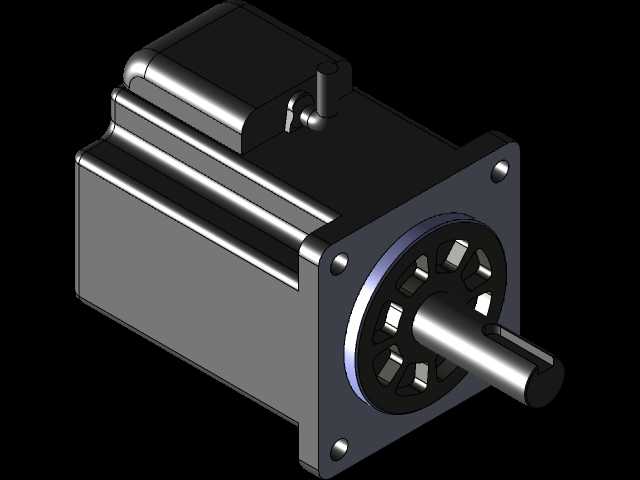

　　这款伺服电机的三维结构设计，首先围绕工业自动化场景的实际安装需求展开，在做结构建模的时候，最先敲定的是前端法兰的安装边界，方形法兰的四个安装孔位严格遵循同功率段伺服的通用安装规范，孔距、止口直径都做了标准化适配，能直接替换同规格的传统伺服产品，不用额外修改设备端的安装板结构，这点在做设备迭代升级的时候能省不少改造成本。输出轴的直径、伸出长度也匹配常用的联轴器规格，轴端的键槽尺寸按照标准传动扭矩要求设计，既保证扭矩传递的可靠性，也避免轴径过大带来的惯量提升问题。

　　从功能特性来看，这款伺服的本体结构做了集成化设计，后端的编码器舱和电机本体做了一体化的壳体设计，没有额外的突出拼接结构，一方面提升了壳体的防护等级，能适配车间多粉尘、少量切削液飞溅的应用场景，另一方面也缩小了电机的整体轴向尺寸，在3C电子装配、小型机械手关节这类安装空间局促的场景里，能留出更多的布线和周边部件安装空间。壳体表面的散热筋结构不是随意排布的，是顺着电机运行时的空气流动方向设计的，在设备配套散热风扇或者自然对流的场景下，能快速把定子绕组产生的热量带出去，避免长时间高负载运行时出现过热退磁的问题，保证扭矩输出的稳定性。

　　设计思路上，没有一味追求极致的功率密度，而是平衡了加工工艺性和装配便利性，壳体的分型面选在定子舱和前端法兰的衔接位置，加工的时候可以一次装夹完成轴承室、止口的精加工，有效控制同轴度误差，减少电机运行时的轴跳动问题，提升输出轴的旋转精度，这一点在做高精度定位的场合，比如光伏组件排版、点胶设备的进给轴上尤为重要，轴跳动超差会直接影响加工或者装配的精度。后端的动力连接器和信号连接器做了分侧布置，避免动力线的强电对编码器信号线产生干扰，连接器的安装座做了加强筋结构，反复插拔也不会出现壳体开裂的问题，适配工业现场经常拆装调试的使用需求。

　　实际应用场景里，这款40法兰规格的伺服属于小功率段的驱动元件，常用在小型自动化设备的进给轴、旋转工作台、机械手的末端关节，还有包装设备的送膜、切刀驱动位置。在做结构建模的时候，特意把内部的定子、转子、轴承位的配合公差都做了参数化关联，调整功率参数的时候可以直接修改对应尺寸，不用重新绘制整个装配体，能大幅提升同系列不同规格产品的设计效率。安装边界上，除了前端法兰的安装尺寸，本体的最大外径、后端编码器舱的外形尺寸都做了干涉校验，模拟了在常见的安装支架上装配时，和周边拖链、线槽、传感器的位置关系，不会出现安装时和周边部件干涉的问题。输出轴的负载端轴承选用了配对的角接触轴承，能同时承受径向负载和一定的轴向负载，在带动同步轮、丝杠这类有轴向力的负载时，不用额外加装支撑结构，简化用户端的机械结构设计。

　　从结构细节来看，电机前端的油封安装位做了精准的尺寸控制，能适配标准的骨架油封，防止设备运行时外部的粉尘、水汽进入轴承室，延长轴承的使用寿命，也避免内部润滑脂泄漏污染设备的加工区域。定子绕组的端部和壳体之间预留了足够的绝缘间隙，同时在建模的时候就考虑了灌封工艺的需求，预留了灌封胶的流动空间，提升绕组的散热能力和抗震性能，在设备有频繁启停、快速正反转的工况下，绕组不会因为震动出现绝缘破损的问题。转子的磁钢安装位做了定位台阶，磁钢粘贴的时候能快速定位，保证磁钢的位置精度，减少电机的齿槽转矩，让电机低速运行时更加平稳，不会出现爬行现象，满足低速进给的高精度控制需求。
