YBL7S-76伺服电机工业三维结构设计

　　在自动化产线的传动选型环节，伺服电机的三维结构参考往往是布局阶段的核心依据，这款YBL7S-76规格的伺服电机模型，完全贴合实际工业应用中的安装与布局需求，可直接用于设备前期的空间校核、传动链路匹配工作。从实际应用场景来看，这类伺服电机常部署在数控机床进给轴、包装机械的拉膜辊驱动、电子制造设备的点位移位机构、工业机器人的关节驱动端，不同场景下对电机的安装边界、轴伸配合尺寸、外接接线座的位置都有明确要求，建模时完全还原了实际产品的结构特征，能避免选型阶段出现空间干涉问题。

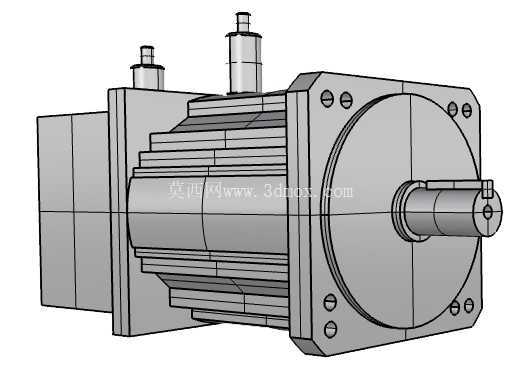

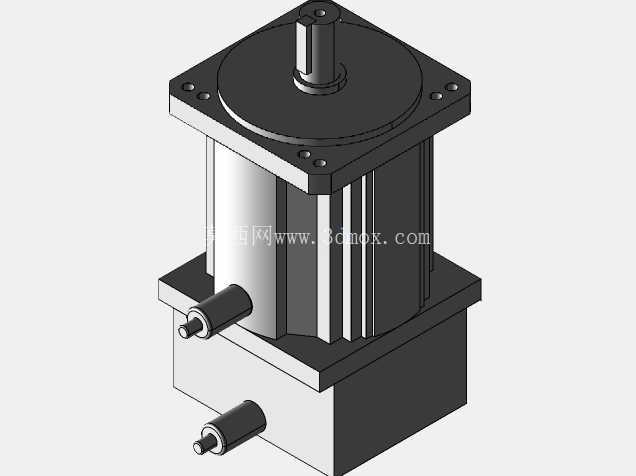

　　从功能特性来看，这款伺服电机的本体采用方形法兰安装结构，前端法兰端面上的安装孔位完全符合对应功率段伺服的通用安装规范，输出轴为带键槽的圆柱轴伸，可直接匹配联轴器、同步带轮等传动连接件，轴伸的台阶尺寸、轴端挡圈槽位置都做了精准还原，设计人员在做轴系配合时可直接提取尺寸做公差匹配。电机本体的散热筋结构沿轴向排布，既还原了实际产品的散热结构外形，也能在做设备热布局仿真时提供准确的外形参考，后端的两个接线座分别对应动力线与编码器线接口，接口的凸起高度、安装间距都与实物一致，在做设备走线布局时，可提前预留接线的弯折空间，避免后期装配时出现线缆与周边结构件干涉的问题。

　　设计思路上，这款模型完全围绕工程布局的实际需求搭建，没有做多余的外观修饰，所有结构特征都服务于尺寸校核与安装验证：前端法兰的止口尺寸是安装定位的核心基准，建模时严格按照对应规格的公差带做了基准还原，设计人员在做安装板的止口配合设计时，可直接提取该尺寸做配合公差设计；电机本体的总长、总宽、总高尺寸都与实物一致，后端编码器罩的凸起高度、接线座的外伸尺寸都做了精准还原，在做设备内部布局时，可直接将模型导入装配体，验证电机与周边钣金罩、走线槽、相邻传动部件的间隙是否满足安全距离要求。

　　安装边界方面，这款电机的法兰安装孔为通孔设计，孔位的中心距、孔径都符合对应规格伺服的行业通用标准，不管是垂直安装、水平安装还是侧装，都能通过模型提前验证安装螺丝的操作空间，避免出现安装位被周边结构遮挡、螺丝无法拧入的问题。输出轴的轴伸长度、直径、键槽宽度与深度都做了1:1还原，在选型联轴器时，可直接匹配对应孔径与键槽规格的标准件，不需要反复核对实物样本尺寸。电机本体的底部安装平面平整度也做了结构还原，对于需要做底部支撑安装的场景，可直接通过模型验证支撑座的高度与定位尺寸，保证电机安装后的同轴度符合传动要求。

　　在实际的结构设计工作中，很多设计人员前期选型时往往只关注电机的功率、扭矩等电气参数，忽略了外形尺寸与安装边界的细节，导致后期装配时出现干涉、安装空间不足的问题，这款模型的存在就是为了在设计前期就把这些潜在问题排查清楚：比如做3C设备的飞拍机构设计时，电机需要安装在滑台的侧面，接线座的位置如果朝向滑台内侧，就会导致线缆无法弯折，通过模型可提前调整电机的安装角度，将接线座朝向便于走线的一侧；做包装机械的送膜辊驱动时，电机轴伸需要连接膜辊的连接轴，通过模型可提前验证轴伸的插入深度，避免出现轴伸顶死、连接轴无法装配的问题。另外，模型还原的电机本体散热筋结构，也能帮助设计人员在做设备散热设计时，预留足够的空气流通空间，避免电机被周边结构完全包裹导致散热不良，影响长期运行的稳定性。
