S90微型9g带摆臂直流伺服执行器

　　做小型自动化装置、航模或者桌面级机器人项目的工程师，大概率都接触过这类9g级微型伺服，这款S90规格的直流伺服是同量级里应用覆盖极广的一款执行元件，很多刚接触结构设计的从业者第一次做小型运动机构，选型时第一个考虑的往往就是这类规格的产品。从实际落地的场景来看，这类微型伺服最常出现在固定翼航模的舵面控制、小型多足机器人的关节驱动、桌面机械臂的末端摆动、智能门锁的锁舌驱动、学生竞赛类机器人的动作执行单元里，甚至很多小型自动化设备的风门切换、料道挡板摆动这类轻负载往复摆动工位，也会选用这类伺服做动力源，核心原因就是它的体积足够小，自重足够轻，不需要额外搭配复杂的驱动电路，只需要给对应的PWM控制信号就能实现角度定位，对于空间受限、负载不大的摆动工位来说，适配性非常高。

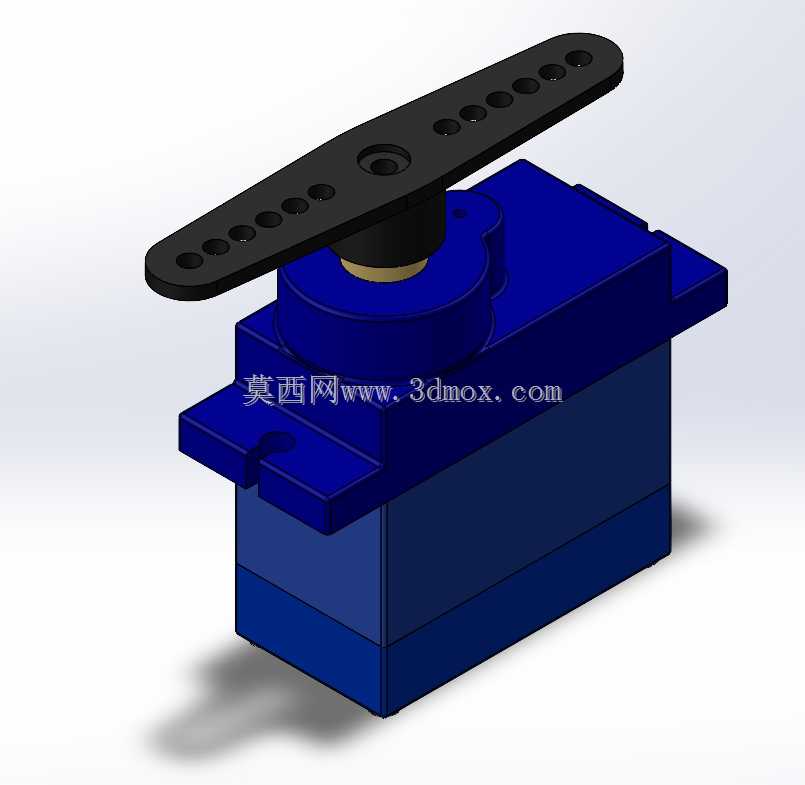

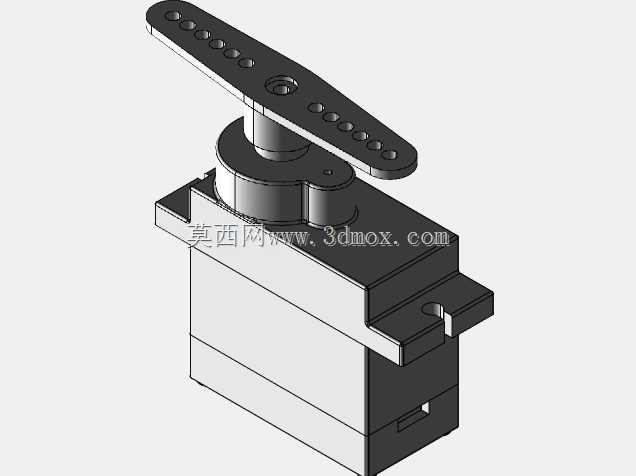

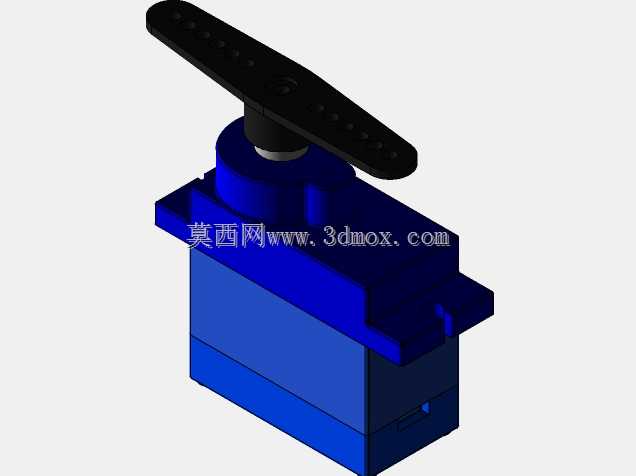

　　从结构设计的角度拆解这款产品，主体的方形壳体是整个部件的安装基准，壳体两侧伸出的带孔安装耳是核心安装定位面，两个安装耳的孔位同轴度直接决定了伺服安装后的固定稳定性，建模时需要严格控制安装孔的中心距公差，避免实际装配时出现孔位错位无法锁付螺丝的问题。壳体上方伸出的输出轴是动力输出端，配套的一字型摆臂通过花键结构和输出轴配合，摆臂上沿长度方向排布的多个等距安装孔，是用来连接外部负载连杆的，不同的孔位对应不同的力臂长度，选型时可以根据实际需要的输出扭矩和摆动角度范围，选择对应的孔位安装连杆，这部分结构在建模时需要注意花键的齿形公差，避免摆臂安装后出现周向旷量，影响定位精度。

　　设计这类伺服的三维模型时，首先要明确安装边界的尺寸约束：主体方形壳体的长宽高尺寸要和实际量产件保持一致，不能出现壳体和周边结构干涉的问题，输出轴的中心高度是整个机构的关键定位尺寸，这个尺寸直接决定了摆臂摆动时的运动平面高度，如果建模时这个尺寸出现偏差，后续装配连杆时就会出现连杆别劲、运动卡滞的问题。摆臂的摆动角度范围也要在模型里做运动干涉检查，默认状态下摆臂处于中位时，向两侧摆动的极限角度要和实际产品的行程匹配，避免做机构运动仿真时出现摆臂和壳体碰撞的错误。

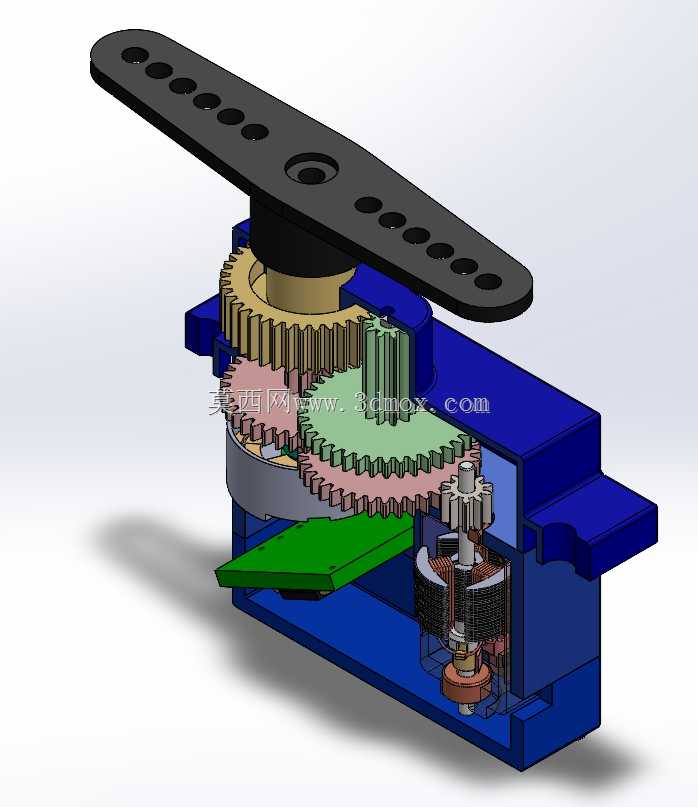

　　从功能特性上来说，这类9g微型伺服的核心优势就是集成度高，内部把直流电机、减速齿轮组、位置反馈电位器、控制电路全部集成在方形壳体内，外部只需要接电源、地线、信号控制线三根线就能工作，不需要额外设计驱动电路，对于结构工程师来说，做整体方案设计时只需要预留出对应的安装空间，布置好走线通道即可，不需要额外考虑传动结构的设计，能大幅缩短小型运动机构的开发周期。要注意的是，这类伺服的输出扭矩有限，只适合轻负载的摆动工况，选型时要核算负载的扭矩需求，不能用在大负载的传动工位，同时安装时要保证输出轴的受力尽量为纯扭矩，避免给输出轴施加额外的径向力，否则会加速内部齿轮的磨损，缩短使用寿命。

　　建模过程中，壳体的分型面、安装耳的倒角、输出轴的轴肩尺寸都要按照实际零件的工艺要求做细节处理，比如安装耳的孔位要做沉头设计，保证锁付螺丝后螺丝头不会突出安装面，摆臂的边缘要做圆角处理，避免摆动过程中刮蹭周边的线束或者结构件。很多新手工程师在画这类标准件模型时，容易忽略摆臂在不同角度下的外轮廓边界，导致整体装配后摆臂摆动到极限位置时和周边结构撞件，所以在完成模型后一定要做全行程的干涉检查，把摆臂分别转到两个极限位置，确认整个运动行程内都没有和周边结构的干涉点，同时要预留出足够的走线空间，因为伺服的引出线是从壳体侧面伸出的，建模时要留出对应的走线槽位置，避免装配时压线。

　　这类微型伺服作为非常成熟的标准化执行元件，三维模型的准确性直接影响整个小型机构的设计成功率，不需要对内部结构做过于细致的复刻，但是所有和安装、运动相关的外部尺寸必须严格和实物一致，包括安装孔的孔径、孔距、输出轴的直径、花键规格、摆臂的长度、各个极限位置的外轮廓尺寸，这些尺寸如果出现偏差，后续加工装配时就会出现各种问题，轻则需要现场修配零件，重则导致整个机构无法正常运行。对于做小型智能硬件、教育机器人、航模产品的结构工程师来说，准确的这类标准件模型是提升设计效率的基础，不需要每次都从零开始绘制，只需要根据实际选型的规格调用对应模型，核对安装尺寸后就能直接装入装配体，大幅减少重复建模的工作量。
