电源变压器内置U型支撑绝缘结构件

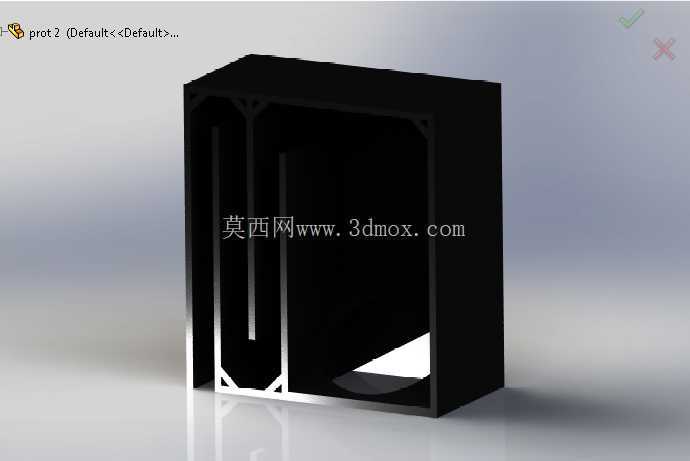

　　在中小功率工频电源变压器的内部结构设计中，绕组与铁芯之间的绝缘支撑构件是决定产品运行稳定性的核心零件之一，本次呈现的这款U型黑色绝缘支撑件，正是针对插片式铁芯电源变压器开发的内置定位结构。从实际应用场景来看，这类结构件普遍用在额定功率50W到300W的开放式电源变压器内部，适配消费电子电源、小型工控设备供电模块、低压照明驱动回路等场景的变压器装配需求，用来替代传统的青稞纸衬垫与简易塑料卡条，解决传统绝缘结构装配效率低、定位精度差、长期运行后易移位的问题。

　　从功能特性上看，这款支撑件采用一体化注塑成型的U型槽结构，槽体内腔的尺寸匹配标准EI型插片铁芯的侧边宽度，安装时可以直接卡合在铁芯的两个侧柱外侧，不需要额外点胶或者绑扎固定，依靠结构本身的过盈配合就能实现稳定定位。支撑件的侧壁厚度经过反复校核，在满足1500V工频耐压绝缘要求的前提下，尽可能压缩了结构占用的空间，避免因为绝缘件过厚导致变压器整体外形尺寸超标，无法适配客户预设的安装腔体。支撑件底部设计有对称的三角加强筋，既可以提升结构本身的抗形变能力，避免在绕组绕制过程中受到铜线张力挤压出现开裂，也能在铁芯插装完成后，在铁芯与安装底板之间留出0.8mm的散热间隙，避免变压器运行时铁芯的热量直接传导到安装面，同时减少绕组端部与金属安装件之间的爬电风险。

　　设计思路上，这款结构件没有采用传统绝缘件全包覆的设计逻辑，而是针对性做了局部避让：U型槽的开口侧对应绕组的出线端预留了走线缺口，方便漆包线的引出与绝缘套管的穿设，不会出现铜线被结构件棱角刮破漆皮导致匝间短路的问题；支撑件的上端边缘做了R0.5的圆角处理，避免绕线过程中铜线张紧时被锐边割伤。结构的外侧壁设计有细微的定位凸点，当绕组绕制完成后，外层的绝缘玛拉胶带可以卡在凸点位置，避免胶带在后续浸漆或者长期使用过程中出现滑移脱落。

　　从安装边界来看，这款支撑件适配的铁芯叠厚范围在20mm到35mm之间，整体外形高度比对应铁芯的窗口高度低1.2mm，不会出现结构件超出铁芯端面影响后续钢片装配的问题。支撑件的两个侧边平行度公差控制在0.1mm以内，卡入铁芯后不会出现偏斜，保证绕组绕制时的同轴度，减少变压器运行时的振动噪音。和传统的绝缘衬垫相比，这款一体化支撑件的装配效率可以提升40%以上，不需要人工裁剪绝缘纸、反复调整衬垫位置，只需要在铁芯插装前将两个支撑件分别卡入两侧铁芯柱，即可直接进入绕线工序，非常适合批量自动化装配的生产线使用。在实际的耐温测试中，这款结构件采用的绝缘材料可以在120摄氏度的长期工作环境下保持结构强度不下降，不会出现软化变形的问题，满足B级绝缘等级的变压器使用要求，同时材料本身具备良好的耐溶剂特性，在变压器真空浸漆过程中不会被绝缘漆腐蚀，也不会和绝缘漆发生化学反应导致结构脆化。在抗冲击性能方面，结构件的加强筋设计可以承受1米高度自由跌落的冲击，不会出现断裂或者脱落的问题，满足电源类产品的运输与日常使用的可靠性要求。
