电路保护用熔丝盒三维结构设计

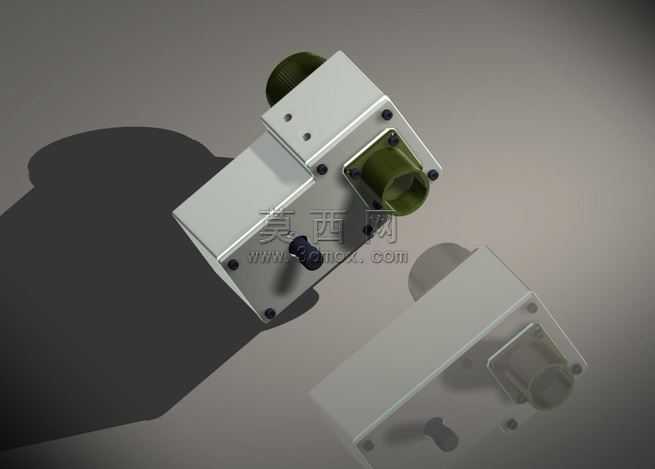

本作品为电路过载保护场景使用的熔丝盒三维建模作品，建模阶段采用Pro/Engineer Wildfire软件完成全参数化结构搭建，整体以方正的金属防护壳体为主体结构，建模过程中严格遵循电气配件的装配公差要求，对壳体的拼接缝、螺丝安装孔位、接线端口的同轴度都做了精准的参数约束，确保各部件装配后无干涉错位问题。渲染阶段采用哑光金属材质模拟壳体的铝合金质感，对表面的细微磨砂纹理做了材质贴图处理，还原工业电气配件的真实质感，接线端口部分采用深绿色工程塑料材质，通过调整材质的粗糙度与反光度，区分金属壳体与塑料端口的材质差异，操作旋钮部分采用黑色防滑塑料材质，表面添加细微的防滑纹理细节，提升模型的真实感。结构设计上，该熔丝盒采用上下壳体拼接的组装方式，四角预留内六角螺丝安装位，保障壳体闭合后的结构密封性与结构强度，两侧预留外伸的圆筒形接线端口，端口处设计有法兰固定结构，方便外部线缆接入后的锁紧固定，壳体侧面预留操作旋钮的安装孔位，可实现内部熔丝的通断操作，壳体内部预留熔丝安装腔与接线端子的固定位，整体结构紧凑，在有限的空间内完成电路防护、熔丝承载、线缆连接的全部功能布局。设计思路围绕工业电气场景的实用需求展开，摒弃冗余的装饰性结构，所有外部结构均服务于装配、接线、操作的实际使用需求，壳体的边角做了小尺寸倒圆角处理，既避免锐边带来的安装划伤风险，也不会过度增加壳体的整体尺寸，适配电控柜内部的紧凑安装空间，模型同时导出了STL格式与通用三维交换格式，可直接用于结构验证、3D打印样件制作以及电气装配场景的模拟演示，渲染效果图采用影棚级布光，通过主光、补光与环境反射的搭配，清晰展现模型的结构轮廓与材质质感，倒影效果进一步强化了模型的立体呈现效果，完整还原熔丝盒的工业产品外观特征。
